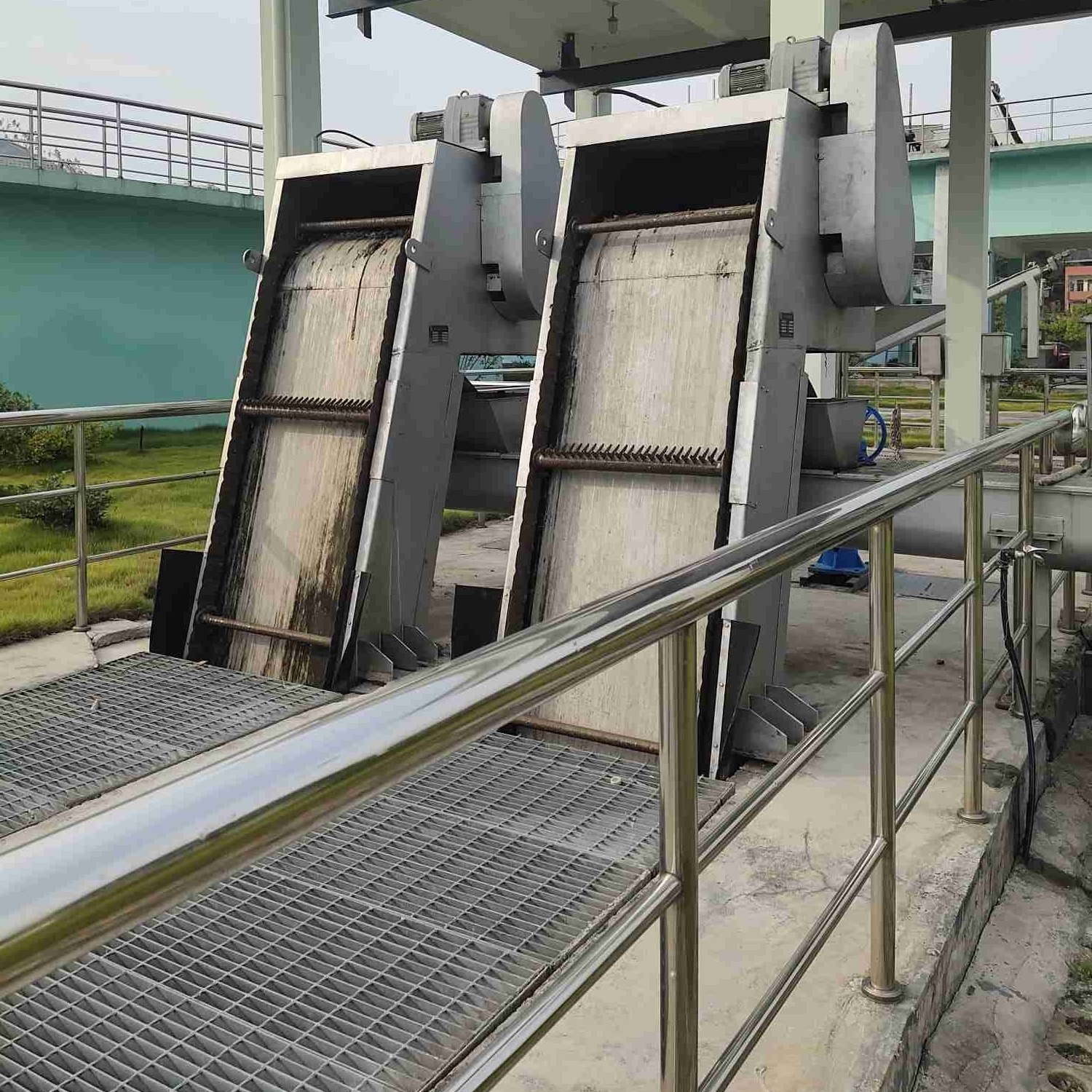

تصفیه آب صفحه تصفیه آب با صفحه نمایش نوار درشت مکانیکی با کارایی بالا
معرفی مختصر
Longdai Co.، Ltd در Yixing ، یک شهر پیشرفته و زیبا از استان جیانگ سو ، چین واقع شده است ، یک تامین کننده تجهیزات پردازش صنعت پتروشیمی است که در زمینه پردازش محیط زیست و یکپارچه سازی تحقیق و توسعه مستقل ، طراحی ، قرارداد عمومی ، ساخت تجهیزات حفاظت از محیط زیست و مرتبط تأمین مواد
مولفه های
|
پارامتر تایپ کنید |
SL-2500 | SL-3500 | SL-4000 | SL-4500 |
| عرض تجهیزات X (میلی متر) | 2500 | 3500 | 4000 | 4500 |
| عرض کانال (میلی متر) | X + 100 | X + 100 | X + 100 | X + 100 |
| عرض میله (میلی متر) | X-140 | X-140 | X-140 | X-140 |
| فاصله میله ها (میلی متر) | 40-150 | 40-150 | 40-150 | 40-150 |
| زاویه نصب | 70-80 | 70-80 | 70-80 | 70-80 |
| سرعت (متر در دقیقه) | ≈3 | ≈3 | ≈3 | ≈3 |
| قدرت موتور (کیلووات) | 1.1-2.2 | 1.1-2.2 | 2.2-3.0 | 2.2-3.0 |
کاربرد
تجهیزات می توانند خودسرانه فاصله عملکرد تجهیزات را با توجه به نیاز کاربران برای انجام عملکرد دوره ای تنظیم کنند.با توجه به اختلاف سطح مایع بین جلو و عقب شبکه ، می توان آن را به طور خودکار کنترل کرد.و دارای عملکرد کنترل دستی برای تسهیل نگهداری می باشد.کاربران با توجه به نیازهای مختلف کاری می توانند خودسرانه انتخاب کنند.به دلیل طراحی ساختاری مناسب تجهیزات ، در هنگام کارکرد تجهیزات توانایی خودپالایی بالایی دارد و هیچ انسدادی وجود نخواهد داشت ، بنابراین حجم کار تعمیر و نگهداری روزانه بسیار ناچیز است.
ساختار و اصل کار
تجهیزات از نوع عقب و پایین و از نوع زنجیره ای دوار استفاده می کنند.سطح شبکه آب از یک صفحه چنگک دندانه دار و یک میله ثابت تشکیل شده است.هنگامی که فاضلاب از آن عبور می کند ، بقایای بزرگتر از فضای میله رهگیری می شود و دندان های چاک دار صفحه چنگک دندان دار به شکاف میله نفوذ می کنند.هنگامی که دستگاه راننده زنجیر کشش را برای ایجاد حرکتی چرخشی هدایت می کند ، دندان های چنگال بقایای به دام افتاده در سطح شبکه را از پایین به بالا به خروجی سرباره می رسانند.وقتی دندانه های چنگک از بالا به پایین می چرخند ، بقایا به جاذبه متکی هستند تا خود حرکت کنند و از درگاه تخلیه به نوار نقاله بیفتند و سپس حمل یا پردازش شوند.
ویژگی های اصلی
1. دستگاه رانندگی مستقیماً توسط یک چرخ پین سیکلوئیدی یا یک موتور کاهنده دنده مارپیچ هدایت می شود ، که دارای ویژگی های کم صدا ، ساختار فشرده و عملکرد پایدار است.
2. دندانه های چنگک از نوع نوک مورب هستند و به طور کلی با محور افقی جوش داده می شوند ، که می تواند زباله ها و چیزهای مختلف زیادی را جمع کند.
3. رک یک ساختار قاب یکپارچه است ، با سختی قوی ، نصب آسان و کار تعمیر و نگهداری روزانه کمتر.
4. تجهیزات آسان است ، و عملکرد تجهیزات می تواند به طور مستقیم به صورت محلی / از راه دور کنترل شود.
5. به منظور جلوگیری از اضافه بار تصادفی ، مجهز به محافظت مضاعف از پین برشی مکانیکی و جریان اضافی است تا عملکرد تجهیزات را ایمن و قابل اعتماد کند.
6. یک مشبک ثانویه در پایین تنظیم شده است.هنگامی که چنگک دندانه دار از پشت جلوپنجره اصلی به سمت جلو چرخانده می شود ، پنجره پنجره داخلی به طور خودکار به جلوپنجره اصلی متصل می شود تا از جریان آب در اتصال کوتاه و جریان یافتن به بقایای شناور جلوگیری کند.
نمودار جریان آب
|
مولفه های تایپ کنید |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | ||
| عمق آب مبدا (متر) | 3.0 | |||||
| سرعت آب (متر بر ثانیه) | 1.0 | |||||
| فضا (میلی متر) | 40 | جریان آب (متر مکعب در ثانیه) | 5.66 | 87/6 | 8.06 | 8.26 |
| 50 | 5.88 | 7.11 | 8.4 | 9.6 | ||
| 60 | 6.0 | 7.35 | 8.65 | 93/9 | ||
| 70 | 24/6 | 7.5 | 8.80 | 10.14 | ||
| 80 | 6.3 | 7.62 | 97/8 | 10.29 | ||
| 90 | 6.36 | 7.71 | 9.06 | 10.41 | ||
| 100 | 6.45 | 7.8 | 9.15 | 10.53 | ||
| 110 | 6.48 | 7.86 | 9.24 | 10.62 | ||
| 120 | 6.54 | 7.92 | 9.3 | 10.68 | ||
| 130 | 6.57 | 7.98 | 9.36 | 10.74 | ||
| 140 | 6.6 | 8.01 | 39/9 | 10.8 | ||
| 150 | 63/6 | 8.04 | 9.45 | 10.86 | ||
طرح کلی و نمودار نصب
1. موتور مونت 2. دندانه دندان 3. رک 4. رک سطل زباله پایین 5. دستگاه راهنما 6. دستگاه رانندگی 7. سرقت سرباره 8. صفحه نمایش میله
