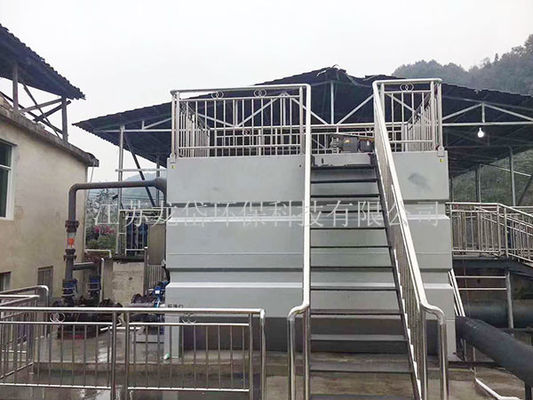

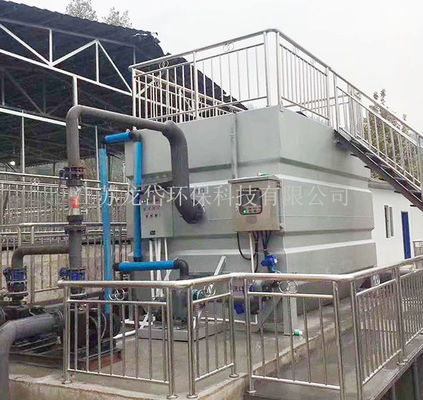

مخزن تصفیه فاضلاب سفید ، فیلتر طبل چرخان الیاف

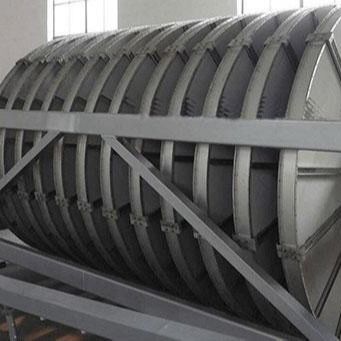

فیلتر چرخشی از داخل ، از داخل از یک سری دیسک های فیلتر چرخان به صورت افقی نصب شده است.هر دیسک فیلتر از صفحات فیلتر به شکل فن به تعداد زوج تشکیل شده است.دیسک مجهز به پارچه فیلتر است که به راحتی قابل جدا شدن است.مواد پارچه فیلتر اندازه منافذ فیلتر فیبر و پارچه فیلتر 10um است.
وضعیت کارکرد فیلتر گرامافون الیافی شامل: فیلتراسیون ، شستشوی مجدد و وضعیت تخلیه لجن است.

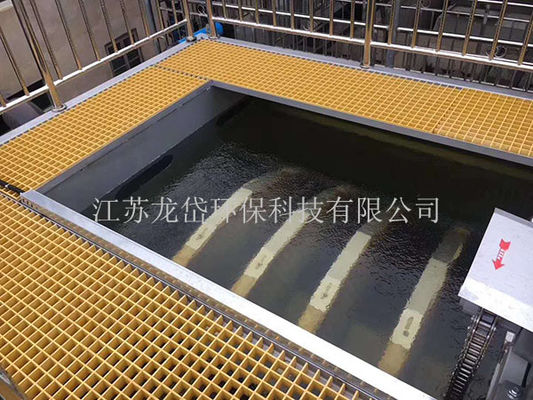

(1) جریان جاذبه فاضلاب فیلتر شده به مخزن فیلتر وارد می شود ، و یک مخزن توزیع آب در مخزن فیلتر وجود دارد.پارچه فیلتر از نوع کاملاً غوطه ور شده استفاده می کند ، فاضلاب از خارج پارچه فیلتر وارد می شود ، فیلتر از طریق لوله توخالی جمع می شود و جریان جاذبه از طریق مخزن پساب از مخزن فیلتر خارج می شود.کل روند مداوم است.

(2) بخشی از لجن در فرآیند تمیز کردن و فیلتر کردن در قسمت خارجی پارچه فیلتر جذب شده و به تدریج یک لایه لجن تشکیل می شود.با تجمع لجن روی پارچه فیلتر ، مقاومت فیلتر پارچه فیلتر افزایش می یابد و سطح آب فیلتر به تدریج بالا می رود.تغییر سطح مایع در مخزن توسط یک سنسور فشار کنترل می شود.هنگامی که سطح مایع در استخر به مقدار تنظیم شده تمیز کردن (سطح آب بالا) می رسد ، PLC می تواند پمپ ضد مکش را برای شروع روند تمیز کردن راه اندازی کند.هنگام تمیز کردن ، مخزن فیلتر می تواند به طور مداوم فیلتر شود.
در حین فیلتراسیون ، صفحه گردان فیلتر در وضعیت ایستایی قرار دارد که منجر به رسوب لجن در کف استخر می شود.در حین تمیز کردن ، صفحه چرخان فیلتر با سرعت 1 دور در 2 دقیقه می چرخد.پمپ مکش سطح پارچه فیلتر را تحت فشار منفی ساکشن می کند ، ذرات لجن جمع شده روی پارچه فیلتر را می مکد و آب داخل صفحه فیلتر به طور همزمان از داخل به خارج مکیده می شود و بر روی آن اثر ضد شستشو دارد پارچه فیلترمنطقه گرگرفتگی فوری فقط حدود 1٪ از مساحت صفحه کامل فیلتر کامل را تشکیل می دهد.فرآیند شستشوی معکوس متناوب است.
هنگام تمیز کردن ، دو دیسک فیلتر به صورت گروهی است که توسط شیر الکتریکی موجود در لوله پمپ مکش به طور خودکار کنترل می شود.در طی یک فرآیند تمیزکاری کامل از فیلتر صفحه نمایش الیافی ، تمیز کردن هر گروه به طور متناوب انجام می شود ، در طی آن پمپ مکش به طور مداوم کار می کند..هنگامی که کیفیت آب نفوذ ناگهان خراب می شود ، سطح مایع در استخر به سرعت به سطح شستشو بالا می رود ، و تمام پمپ های شستشوی معکوس همزمان با تمیز کردن به طور همزمان شروع به کار می کنند ، و می توان چندین گروه از صفحات گردان فیلتر را به طور همزمان شستشو داد تا زمان شستشو چرخه به حالت عادی برمی گردد.
(3) سیستم تخلیه لجن
پایین صفحه ی چرخان فیلتر فیلتر صفحه ی گردان الیافی با ته استخر سطل شکل ارائه شده است تا جمع آوری لجن در قسمت پایین استخر را تسهیل کند.رسوب در کف استخر لجن میزان لجن پارچه فیلتر را کاهش می دهد ، که می تواند باعث افزایش زمان فیلتر شدن و کاهش میزان آب شستشوی عقب شود.پس از یک دوره زمانی مشخص ، PLC پمپ لجن را راه اندازی کرده و لجن را از طریق لوله لجن سوراخ شده در پایین حوضچه به سیستم تخلیه گیاه برمی گرداند.در این میان می توان فاصله تخلیه لجن و مدت زمان تخلیه لجن را تنظیم کرد.
