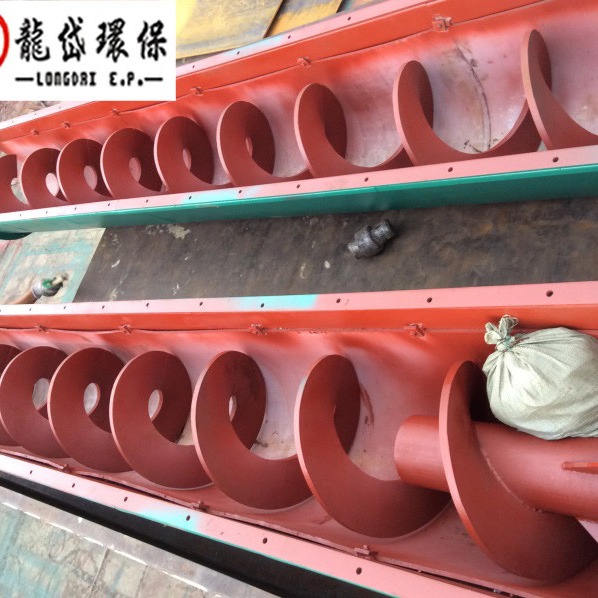

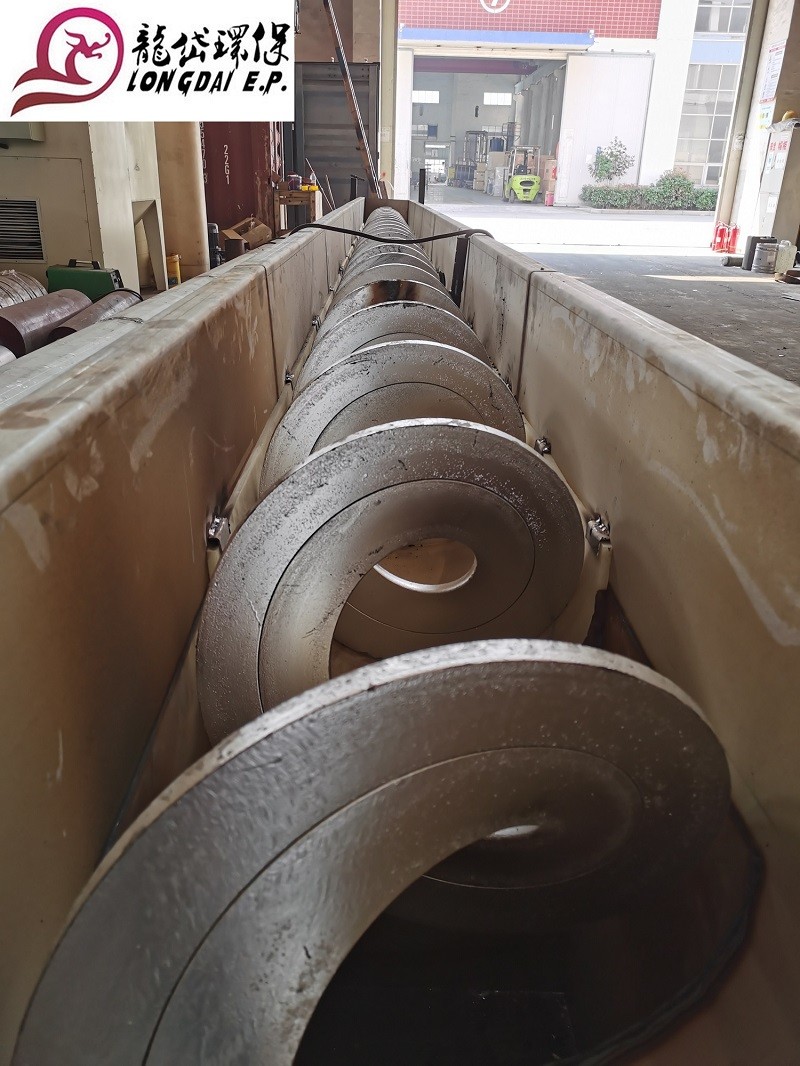

نوار نقاله پیچ نوعی ماشین آلات است که از موتور برای هدایت چرخش مارپیچ و فشار دادن مواد برای رسیدن به هدف انتقال استفاده می کند.می توان آن را به صورت افقی ، مورب یا عمودی حمل کرد و از مزایای ساختار ساده ، سطح مقطع کوچک ، آب بندی خوب ، عملکرد مناسب ، تعمیر و نگهداری آسان و حمل و نقل راحت و بسته برخوردار است.نوار نقاله های اسکرو به دو نوع نوار نقاله پیچ شافت و نوار نقاله پیچ بدون شافت در فرم انتقال و نوار نقاله پیچ U و شکل نوار نقاله لوله ای تقسیم می شوند.نوار نقاله های پیچ شفت برای مواد پودر خشک غیر چسبناک و مواد ذره ای کوچک (به عنوان مثال: سیمان ، خاکستر بادی ، آهک ، دانه و غیره) مناسب هستند در حالی که نوار نقاله های پیچ بدون شافت برای نوار نقاله هایی با مواد چسبناک و باد آور مناسب هستند.(به عنوان مثال: لجن ، زیست توده ، زباله و غیره) اصل کار نوار نقاله پیچ این است که تیغه پیچ دوار ماده ای را که باید توسط نوار نقاله پیچ انتقال داده شود تحت فشار قرار می دهد.نیرویی که از چرخش مواد با تیغه نقاله پیچ جلوگیری می کند ، وزن خود ماده است.مقاومت اصطکاکی پوشش نوار نقاله پیچ به مواد.تیغه مارپیچی روی شافت چرخشی نوار نقاله پیچ جوش داده می شود ، سطح تیغه با توجه به مواد مختلفی که منتقل می شود ، دارای سطح جامد ، سطح تسمه ، سطح تیغه و انواع دیگر است.شافت پیچ نوار نقاله پیچ دارای یاتاقان محوری در انتهای جهت حرکت مواد است تا نیروی واکنش محوری پیچ را با ماده ایجاد کند.وقتی طول دستگاه طولانی است ، باید یاتاقان تعلیق میانی اضافه شود.
مولفه های
| مولفه های | مارپیچ قطر اسمی (میلی متر) قطر مارپیچ (میلی متر) |
تایپ کنید | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| ظرفیت | زاویه نصب | 0 درجه | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5 درجه | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15 درجه | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25 درجه | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| سرعت مارپیچ n (r / min) | 12 تا 16 | ||||||
| موتور N (KW) | 0.75-5.5 (با توجه به L و زاویه) | ||||||
| اندازه نصب (میلی متر) | آ | 0 + 40 | |||||
| ب | 0 + 110 | ||||||
| بی | مطابقت با تجهیزات مربوطه | ||||||
| ل | با توجه به نیاز کاربر | ||||||
| لی | مطابقت با تجهیزات مربوطه | ||||||
| l_2 | (L-1000) / 2- (L-71000) / 3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| ح | مطابقت با تجهیزات مربوطه | ||||||
| سلام | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | مطابقت با تجهیزات مربوطه | ||||||
ویژگی ها و برنامه ها
نوار نقاله پیچ دارای ویژگی های زیر است:
1) ساختار نسبتاً ساده ای است و هزینه آن کم است.
2) کار قابل اعتماد ، نگهداری و مدیریت آسان.
3) اندازه جمع و جور ، اندازه مقطع کوچک و فضای کف کوچک.هنگام عملیات تخلیه در بنادر ، ورود و خروج از دریچه ها و کالسکه ها آسان است.
4) حمل و نقل مهر و موم شده می تواند تحقق یابد ، که منجر به حمل و نقل مواد پرواز ، گرم و بوی قوی می شود ، که می تواند آلودگی محیط زیست را کاهش دهد و شرایط کار کارکنان بندر را بهبود بخشد.
5) بارگیری و تخلیه آسان است.نوار نقاله افقی را می توان در هر نقطه از خط انتقال بارگیری و تخلیه کرد.نوار نقاله پیچ عمودی می تواند به یک دستگاه احیا کننده نسبتاً پیچ نوع مجهز باشد تا عملکرد بازیابی عالی داشته باشد.
6) می تواند به صورت معکوس منتقل شود ، و همچنین می تواند یک نوار نقاله را حمل مواد در دو جهت همزمان ، یعنی به سمت مرکز یا دور از مرکز.
7) مصرف انرژی واحد نسبتاً زیاد است.
8) مواد در طی فرآیند انتقال خرد و فرسوده می شوند ، و تیغه مارپیچ و دهانه نیز به طور جدی پوشیده می شوند.
ویژگی های ساختاری
(1) تیغه های مارپیچ نوار نقاله پیچ دارای سه نوع است: نوع مارپیچ سطح جامد ، نوع سطح مارپیچ تسمه ای و نوع مارپیچی تیغه ای.سطح مارپیچ جامد را روش ساخت s می نامند.سرعت مارپیچ نوع GX 0.8 برابر قطر تیغه است.نوار نقاله اسکرو نوع LS برای انتقال مواد پودری و گرانول مناسب است.سطح مارپیچ تسمه را روش ساخت D می نامند و گام مارپیچ آن همان قطر تیغه مارپیچ است که برای انتقال پودر و مواد کوچک مناسب است.سطح مارپیچی نوع تیغه کمتر مورد استفاده قرار می گیرد و عمدتا برای انتقال ویسکوزیته بالا و مواد قابل فشردگی استفاده می شود.در طی فرآیند انتقال ، هم زدن و اختلاط همزمان انجام می شود.قطر پیچ مارپیچ حدود 1.2 برابر تیغه مارپیچ است.
(2) تیغه های پیچ نوار نقاله پیچ دارای دو جهت چرخش ، چپ دست و راست دست هستند.
(3) انواع نوار نقاله های پیچ شامل نوار نقاله های پیچ دار افقی و نوار نقاله های پیچ عمودی است.نوار نقاله پیچ دار افقی متداول ترین نوع است.نوار نقاله پیچ عمودی برای بلند کردن مواد در فاصله کوتاه استفاده می شود.ارتفاع انتقال به طور کلی بیش از 8 متر نیست.تیغه پیچ از نوع سطح جامد است.برای اطمینان از فشار لازم تغذیه باید دارای یک تغذیه پیچ افقی باشد.
(4) در انتهای خروجی مواد نوار نقاله های پیچ LS و GX ، 1/2 تا 1 دور پیچ معکوس باید نصب شود تا از مسدود شدن انتها توسط پودر جلوگیری شود.
(5) نوار نقاله پیچ از سه قسمت تشکیل شده است: بدنه پیچ ، ورودی و خروجی و دستگاه رانندگی.
بدنه دستگاه پیچ از یاتاقان هد ، یاتاقان دم ، یاتاقان تعلیق ، یک پیچ ، یک پوشش ، یک صفحه پوشش و یک پایه تشکیل شده است.
دستگاه رانندگی از یک موتور ، کاهنده ، کوپلینگ و پایه تشکیل شده است.
