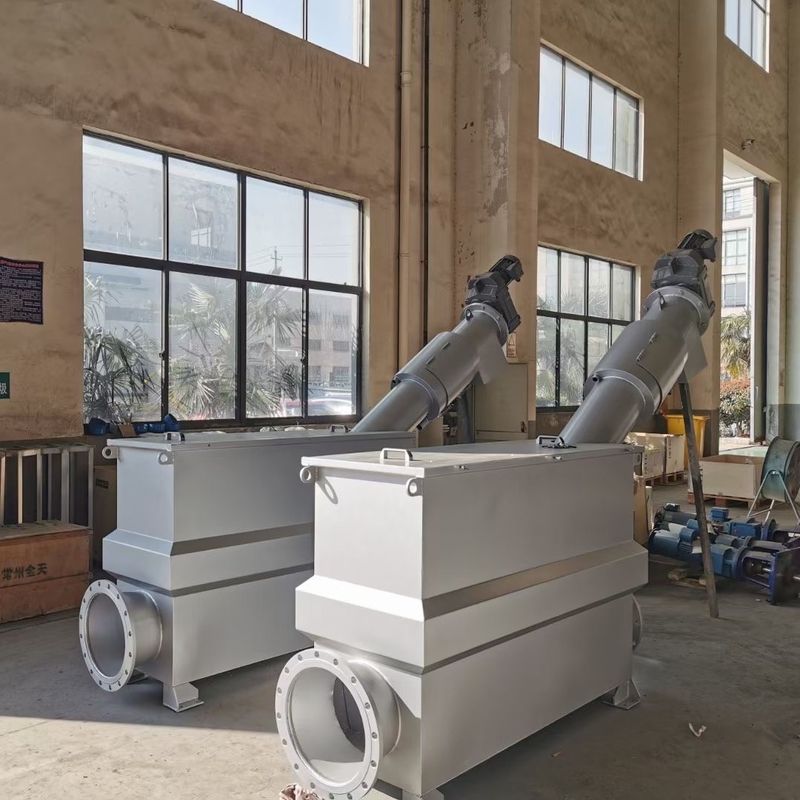

مخزن تصفیه فاضلاب ضد زنگ ماشین میکرو فیلتر دستگاه چرخان درام چرخشی XLJ
اصل کار
فیلتر میکرو فیلتر روتاری نوع جدیدی از تجهیزات جداسازی جامد مایع است که می تواند مواد معلق (SS) فاضلاب را به طور مثر کاهش دهد.اصل کار آن این است: فاضلاب به داخل درام توخالی می ریزد و به دلیل گرانش از سمت داخلی فیلتر به سمت خارجی حرکت می کند.خروج ، مواد جامد معلق در آب در داخل فیلتر فولاد ضد زنگ محبوس می شوند.درام چرخان به آرامی می چرخد و پمپ شستشوی پساب پساب را می کشد و فیلتر می کند تا صفحه فیلتر شستشو شود.آب شستشو از نازل بالای درام عبور می کند تا فیلتر را از بیرون به داخل فیلتر شستشو دهید.ذرات شسته شده توسط مخزن جمع آوری آب پس شویی جمع آوری شده و از طریق لوله فاضلاب از تجهیزات تخلیه می شود.
مولفه های
| تایپ کنید | لوله ورودی | لوله خروجی | تمیز کردن لوله | لوله سرریز | آ | ج | د | E | F | G | ک | ل | س | تو |
| ZL350X600 | DN100 | DN150 | DN15 | DN80 | 1195 | 600 | 880 | 1100 | 620 | 600 | 540 | 760 | 735 | 550 |
| ZL610X610 | DN150 | DN200 | DN15 | DN80 | 1290 | 610 | 1385 | 1395 | 750 | 1000 | 630 | 885 | 748 | 945 |
| ZL610X1220 | DN200 | DN250 | DN20 | DN150 | 1940 | 1220 | 1385 | 1595 | 950 | 1000 | 830 | 1085 | 1360 | 945 |
| ZL610X1830 | DN250 | DN300 | DN25 | DN150 | 2425 | 1830 | 1385 | 1745 | 1100 | 1000 | 980 | 1235 | 2025 | 945 |
| ZL800X1830 | DN300 | DN350 | DN25 | DN150 | 2425 | 1830 | 1450 | 1935 | 1200 | 1190 | 980 | 1330 | 2025 |
1255 |
| شکاف نوار (میلی متر) | 0.25 | 0.5 | 0.75 | 1 | 1.5 | 2.5 | قطر طبل (میلی متر) | طول طبل (میلی متر) | قدرت (کیلووات) |
| تایپ کنید | ظرفیت دست زدن (rrP / ساعت) | ||||||||
| ZL350X600 | 8 | 15 | 20 | 25 | 32 | 42 | 350 | 600 | 0.25 |
| ZL610X610 | 33 | 60 | 81 | 100 | 130 | 170 | 610 | 610 | 0.55 |
| ZL610X1220 | 65 | 120 | 162 | 200 | 260 | 340 | 610 | 1220 | 0.75 |
| ZL610X1830 | 100 | 180 | 243 | 306 | 397 | 520 | 610 | 1830 | 0.75 |
| ZL800X1830 | 175 | 315 | 436 | 535 | 695 | 912 | 800 | 1830 | 1.1 |
ساختار تجهیزات
فیلتر میکرو فیلتر درام دوار ، لطفا به تصویر مناسب برای ساختار قطعات اصلی تجهیزات مراجعه کنید:
1. دستگاه درایو: این نیرو برای چرخش درام تأمین می کند ، درایو مستقیم را تصویب می کند ، هیچ جفت انتقال میانی ندارد و دارای ساختاری ساده و پایدار است.
2. بدنه جعبه: بدنه جعبه یک ساختار نیمه بسته است و یک حامل درام است.در داخل منطقه ورودی آب و منطقه جریان ثابت وجود دارد ، به طوری که جریان آب در طبل پایدار است و اثر فیلتر بهبود می یابد.
3. پوشش: کل دستگاه را در یک ساختار بسته نگه دارید ، به طور موثر از پاشیدن آب جلوگیری کنید و حلقه کار را بهبود ببخشید
قلمرو

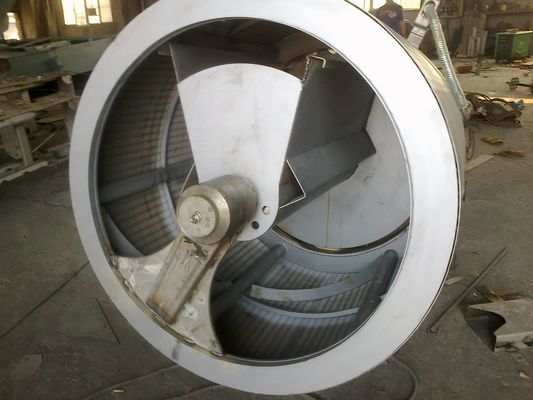

4. درام روتاری: این یک حامل مش میکرو فیلتر است که انتهای آن بسته و سر دیگر آن ساختار باز دارد.فیلتر از انتهای باز وارد شده و پس از فیلتر توسط فیلتر تخلیه می شود.انتهای بسته با دستگاه رانندگی متصل می شود.
5. دستگاه شستشو: برای محافظت از تمیز کردن و بازسازی فیلتر میکرو.این تجهیزات یک آبراه تمیز کننده دو طرفه را فراهم می کنند.وقتی غلظت مواد معلق در فیلتر زیاد است ، می توان تمیز کردن دو طرفه را روشن کرد تا از اثر تمیز کردن فیلتر اطمینان حاصل شود.

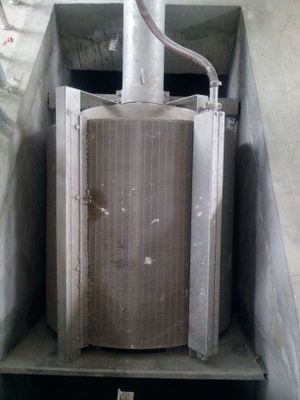

6. فیلتر میکرو: این جز component جز component اصلی دستگاه است.مش فولاد ضد زنگ 316L خوب در این قسمت با استفاده از فن آوری پردازش خاص به سیم دایره ای فولادی ضد زنگ 316L بالا و پایین فولاد ضد زنگ متصل شده و در قاب ورق فولاد ضد زنگ فشار داده می شود ، به طوری که صفحه فیلتر فیلتر منطقه کافی فیلتراسیون و قدرت کافیدر مقایسه با سایر روشهای تثبیت ، این نوع قاب مش سیم فولادی دایره ای صاف تر است و احتمال رهگیری و کشیدن ماده معلق رشته ای در فاضلاب کمتر است ، که کاملاً اثر تصفیه فاضلاب را تضمین می کند.طراحی مونتاژ صفحه فیلتر و بدنه درام بسیار هوشمندانه است که به راحتی قابل جدا شدن و نصب است.
7. تشخیص سطح مایع: این تجهیزات مجهز به دستگاه تشخیص سطح مایع است که می تواند سطح پایین ، متوسط و زیاد آب را تشخیص دهد.می توان آن را با مبدل فرکانس ترکیب کرد تا به طور خودکار عملکرد کم ، متوسط و پر سرعت دستگاه درایو را درک کند ، که می تواند اثر فیلتر را تضمین کند و باعث شود چرخه عمر تجهیزات افزایش یابد.همچنین دارای عملکرد خاموش کردن سطح آب بسیار کم و زنگ هشدار سطح آب فوق العاده زیاد است.
8. درب مشاهده: درب مشاهده متحرک برای بازرسی ، تعمیر و نگهداری و تعمیرات اساسی روزانه مناسب است و باز و بسته شدن آن انعطاف پذیر است.
9. مخزن تخلیه فاضلاب: مخزن جمع آوری روی طبل می تواند مواد معلق را که توسط فیلتراسیون رهگیری می شود ، در مخزن فاضلاب جمع آوری کند.در همان زمان ، ماده معلق ریز که به صفحه فیلتر و مش می چسبد توسط دستگاه شستشو شسته می شود و فاضلاب نیز در مخزن فاضلاب In جمع می شود و از طریق لوله فاضلاب تخلیه می شود ، تا خاک در داخل جمع نشود تجهیزات؛
10. دستگاه پشتیبانی: در پشتیبانی از عملکرد طبیعی درام نقش دارد.ساخته شده از مواد ویژه بدون تعمیر و نگهداری ، بدون نیاز به روغن کاری و نگهداری معمول ، عمر طولانی و جداسازی و تعویض آسان.
11. پمپ آب فلاشینگ: منبع آب تمیز و فشار قوی برای دستگاه شستشو فراهم می کند و منبع آب تمیز کننده از آب فیلتر شده به خودی خود گرفته می شود.به منظور جلوگیری از مسدود شدن نازل ، یک فیلتر اضافی در خط لوله نصب شده است تا از اثر تمیز کردن دستگاه شستشو بر روی فیلتر کاملا اطمینان حاصل کند.مقدار آب شستشو مورد نیاز این تجهیزات بسیار ناچیز است و فقط حدود 0.5٪ از ظرفیت پردازش خود را دارد و این باعث صرفه جویی بیشتر در مصرف انرژی و سازگار با محیط زیست می شود.
12. سیستم لوله کشی: برای ورودی و خروجی آب ، و برای تخلیه تجهیزات خود.
ویژگی های اصلی
1. عملکرد عالی فیلتر فیلتر.محیط فیلتر استفاده شده در فیلتر این تجهیزات از جنس استنلس استیل است.در مقایسه با پارچه الیافی و مواد پلی استر فیلتر چرخان ، مزایای بسیاری دارد: یکنواختی منافذ خوب ، مقاومت کششی بالا ، سرعت فیلتر سریع ، دوام طولانی مدت ، مسدود شدن آن آسان نیست و مقاومت در برابر خوردگی قوی دارد.
2. تعویض فیلتر آسان است.مش مستقل را می توان بدون تأثیر بر فیلترهای دیگر جدا کرد.
3. مقاومت در برابر ضربه قوی.وقتی آب ورودی SS از 40mg / L1 بالاتر نباشد ، تجهیزات می توانند به طور معمول کار کنند.
4. فیلتر می تواند به طور مداوم کار کند.شستشوی عقب و فیلتر هیچ تأثیری روی یکدیگر ندارند.
5. از دست دادن سر کوچک.ریزش سر کمتر از 30 سانتی متر است.
6. اثر درمانی خوب.SS با کیفیت پساب کمتر از 10mg / L است.
7. کنترل کاملاً خودکار را اجرا کنید.
8. رد پای کوچک.در مورد حجم آب تصفیه یکسان ، مساحت تجهیزات میکرو فیلتراسیون نوع TR بسیار کمتر از سایر تجهیزات فرآیند فیلتراسیون است.
9. شستشوی مجدد آب کمی مصرف می کند.جمع شدن ناخالصی ها بر روی صفحه فیلتر آسان نیست و آب شستشوی با فشار بالا می تواند به راحتی ناخالصی ها را پاک کند.آب مورد استفاده از آب فیلتر شده گرفته می شود و میزان مصرف آب 0.3٪ از حجم آب تصفیه شده است که بسیار کمتر از 3٪ -5٪ مصرف آب سایر فیلترهای مشابه است
10. مصرف انرژی پایین عامل ، کمتر از 1/4 فیلترهای مشابه دیگر ، هزینه عملیاتی هر تن آب 0.002 یوان است.
کاربرد
1. تصفیه خانه فاضلاب: پروژه استاندارد ارتقا standard پساب از سطح B به سطح A
2. استفاده مجدد از آب احیا شده: ذرات معلق غیر محلول را از طریق این تجهیزات عمیق فیلتر کنید تا به هدف بازیافت آب برسید.
3. تصفیه فاضلاب صنعتی: با توجه به نیازهای صنایع مختلف ، این تجهیزات می توانند آب مورد استفاده را جدا کرده و فیلتر کنند تا کیفیت آب مربوطه با هدف استفاده از شرکت مطابقت داشته باشد یا شرایط تخلیه مربوط به حفاظت از محیط زیست را برآورده کند.
بسته بندی و تحویل
بسته بندی ضد آب با استاندارد صادرات بین المللی با ظرف 20 فوت ، 40 فوت ، 40 اسب بخار.اتصالات تجهیزات ، موتور الکتریکی و کابینت قدرت در جعبه چوبی یا جعبه آهنی بسته بندی خواهد شد.سایر تجهیزات توسط پارچه پلاستیکی Color-Stripes بسته بندی می شوند.
