ZBGX نیمه پل سبک لجن زدای سیستم سیستم درایو محیطی با کارایی بالا آلیاژ مواد فلزی رنگ رنگ اختیاری
توجه:
انواع تجهیزات را می توان با توجه به نیاز شما سفارشی کرد.لطفا در مورد پارامترها ، نمودارهای جریان یا سایر خواسته های خود احساس راحتی کنید.پاسخ سریع در 12 ساعت از طریق ایمیل یا چت آنلاین تحویل داده می شود.
ساختار و اصل کار
تجهیزات از نوع گیربکس مرکزی و قاب عمودی استفاده می کنند.فاضلاب وارد مخزن توزیع آب اطراف می شود و از سوراخ های توزیع آب در پایین مخزن به طور یکنواخت به داخل استخر می ریزد.تحت تأثیر دامن نگهدارنده آب محیطی ، آب از پایین استخر به مرکز جریان می یابد و لجن به وزن خود بستگی دارد.لجن در ته استخر رسوب می کند تا یک جداسازی لجن و آب ایجاد کند.دستگاه راننده قاب عمودی مرکزی را می چرخاند و بازوی اسکرابر و لوله مکش را به چرخش در می آورد.تحت تأثیر فشار هیدرواستاتیک ، لجن به طور مساوی وارد درگاه مکش قرار گرفته بر روی لوله مکش می شود ، و سپس از طریق تخلیه مرکزی عبور می کند.لوله لجن از طریق شیر آستین چاه تخلیه لجن از استخر خارج می شود.میزان لجن تخلیه شده توسط درجه بالابری شیر آستین قابل کنترل است.پسماند موجود در سطح آب توسط دستگاه اسکیمر سرباره به لبه استخر منتقل می شود و سپس توسط چنگک تراشنده به داخل زهکشی خراشیده می شود و از استخر خارج می شود.در حالی که مایع رویی از طریق ورق خروجی آب مثلثی شکل به داخل دهانه خروجی آب تخلیه می شود.
مولفه های
|
پارامتر / مدل عرض استخر Φ (متر) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| عمق استخر عمیق H (متر) | 3.5 ～ 4.5 (با توجه به نیاز کاربر) | |||||||||
| عمق آب کنار استخر H2 (متر) | 3.0 ～ 4.0 (با توجه به نیاز کاربر) | |||||||||
| در اطراف سرعت خط V (متر در دقیقه) | 1.8 ~ 2.2 | |||||||||
| ابعاد چرخ متحرک (میلی متر) | 400x120 | 420x150 | ||||||||
| قدرت موتور N (KW) | 0.37 | 0.55 | 0.75 | |||||||
| اندازه نصب (میلی متر) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | با توجه به نیاز کاربر | |||||||||
| H3 | با توجه به نیاز کاربر | |||||||||
| ل | با توجه به نیاز کاربر | |||||||||
| در اطراف فشار چرخ P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| بار عمودی سکوی مرکزی P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| بار مرکزی بار مرکزی P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
کاربرد
دستگاه مکش لوله تک (دو) درایو مرکزی نوع ZCX برای مخازن رسوبی بزرگ و متوسط با آبگیری محیطی ، تخلیه آب محیطی و تخلیه لجن مرکزی مناسب است.عمدتا برای مکش و تخلیه مخازن رسوب ثانویه تصفیه خانه های فاضلاب شهری استفاده می شود.
ویژگی های اصلی
1. دهانه های ورودی و خروجی اطراف مخزن رسوب گذاری با مقاطع جانبی طراحی شده اند تا از توزیع یکنواخت آب و خروج آن از اطراف مخزن رسوب اطمینان حاصل کنند.
2. دستگاه رانندگی ترکیبی از کاهنده دنده مارپیچ و کاهنده دنده کرم را برای اطمینان از گشتاور و سرعت خروجی تصویب می کند و اثر انتقال زیاد است.گیربکس مجهز به دستگاه محافظت بیش از حد گشتاور است که در کار ایمن و قابل اطمینان است.
3. هنگام φ≤40m ، از نی یک طرفه و اگر φ> 40m استفاده می شود ، از یک نی دو طرفه استفاده می شود.
4- لوله مکش لجن از یک لوله سوراخ دار افقی برای تخلیه لجن استفاده می کند که تداخلی در جریان چگالی مخزن ایجاد نمی کند و پایداری آب را تضمین می کند.
5. مکش لجن بر روی لوله مکش لجن مخروطی شکل به طور منحصر به فرد طراحی شده است و از سوراخ متغیر ، از داخل به خارج ، از کوچک به بزرگ ، برای اطمینان از مکش لجن متعادل در پایین کل حوضچه ، افزایش غلظت مکش لجن و در مصرف جریان لجن صرفه جویی کنید.
6. دو روش لاغر شدن وجود دارد: اسکیمینگ صفحه ای و اسکیمینگ لوله ای (روش اول معمولاً استفاده می شود).
7. کارکرد تجهیزات آسان است و عملکرد تجهیزات می تواند مستقیماً به صورت محلی / از راه دور کنترل شود.

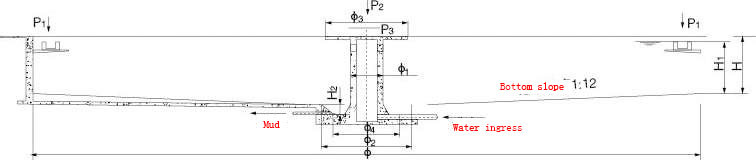

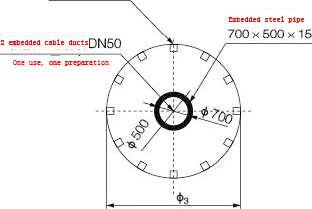

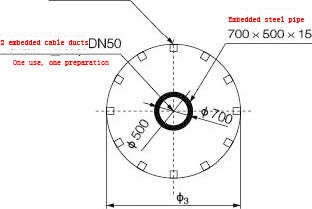

پارامترهای اصلی و نمودار اندازه نصب

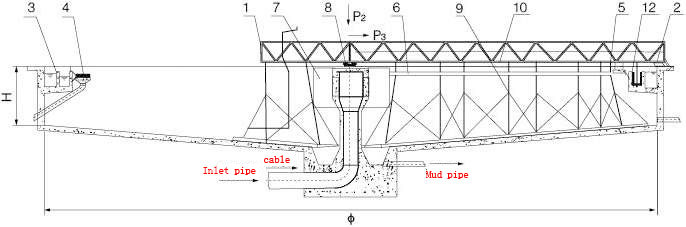

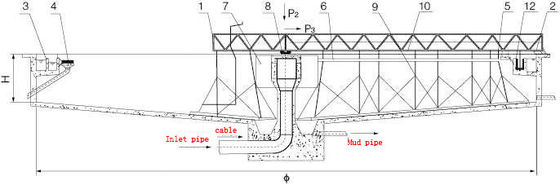

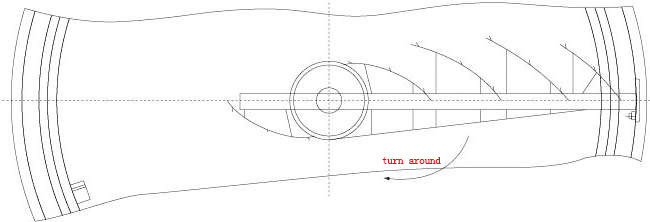

طرح کلی و نمودار نصب
1. پل در حال کار 2. دستگاه رانندگی با تیرچه انتهایی 3. صفحه خروجی آب خروجی 4. قیف سرباره 5. چنگک خراش 6. صفحه کفگیر سرباره 7. سیلندر تثبیت کننده 8. جمع کننده جریان و پشتیبانی 9. سیستم خراشیدن لجن 10. خرپا 11. کفگیر baffle 12. برس تمیز کردن سینک
بسته بندی و تحویل
1. بسته بندی ضد آب با استاندارد صادرات بین المللی با ظرف 20 فوت ، 40 فوت ، 40 اسب بخار.اتصالات تجهیزات ، موتور الکتریکی و کابینت قدرت در جعبه چوبی یا جعبه آهنی بسته بندی خواهد شد.سایر تجهیزات توسط پارچه پلاستیکی Color-Stripes بسته بندی می شوند.
2. اندازه کل ماشین آلات کارخانه در حالت عادی بزرگ است ، بنابراین برای بسته بندی همه آنها از پارچه ضد آب استفاده خواهیم کرد.موتور ، جعبه دنده یا سایر قطعات به راحتی آسیب دیده ، آنها را درون جعبه قرار می دهیم.ما یک بخش حمل و نقل حرفه ای داریم ، آنها تمام تلاش خود را می کنند تا مقدار کانتینر شما را ذخیره کنند.
چرا ما را انتخاب کنید؟
1 Longdai بیشتر از 10 سال تجربه در تصفیه فاضلاب و لجن - سایپرز ، باشگاه دانش
2. ما معرفی می کنیم آلمانی فن آوری ، بنابراین محصول ما است بسیار بهتر از سایر تولیدکنندگان چینی.
3. ما فقط از بهترین قطعات بهترین تامین کننده استفاده می کنیم.
4. ما مرکز تحقیق و توسعه و سیستم ساخت کامل خود را داریم.
درباره ما
Longdai Co.، Ltd در Yixing ، یک شهر پیشرفته و زیبا از استان جیانگ سو ، چین واقع شده است ، یک تامین کننده تجهیزات پردازش صنعت پتروشیمی است که در زمینه پردازش محیط زیست و یکپارچه سازی تحقیق و توسعه مستقل ، طراحی ، قرارداد عمومی ، ساخت تجهیزات حفاظت از محیط زیست و مرتبط تأمین مواد
محصولات اصلی شامل صفحه نوار مکانیکی ، دستگاه شناور سازی هوا ، دستگاه دوز ، خراشنده گل ، برج خنک کننده ، رگبار ، دستگاه چربی زدایی شیمیایی ، صفحه هیدرولیک ، جدا کننده آب شن ، فیلتر ، نوار نقاله ، غلیظ کننده ، فیلتر بیولوژیکی ، آب نرم شده ، تجهیزات تصفیه فاضلاب مدفون ، و غیره.
