نوع CF تصفیه آب پشتیبانی فنی پشتیبانی چرخشی مایع جامد مایع صفحه نمایش نوار مکانیکی عملکرد خودکار
به مشتریان ما:
ما تقریباً در ساخت انواع تجهیزات تصفیه فاضلاب فعالیت می کنیم.هر گونه سوال ، لطفا با ما تماس بگیریدبا تشکر.
کاربرد

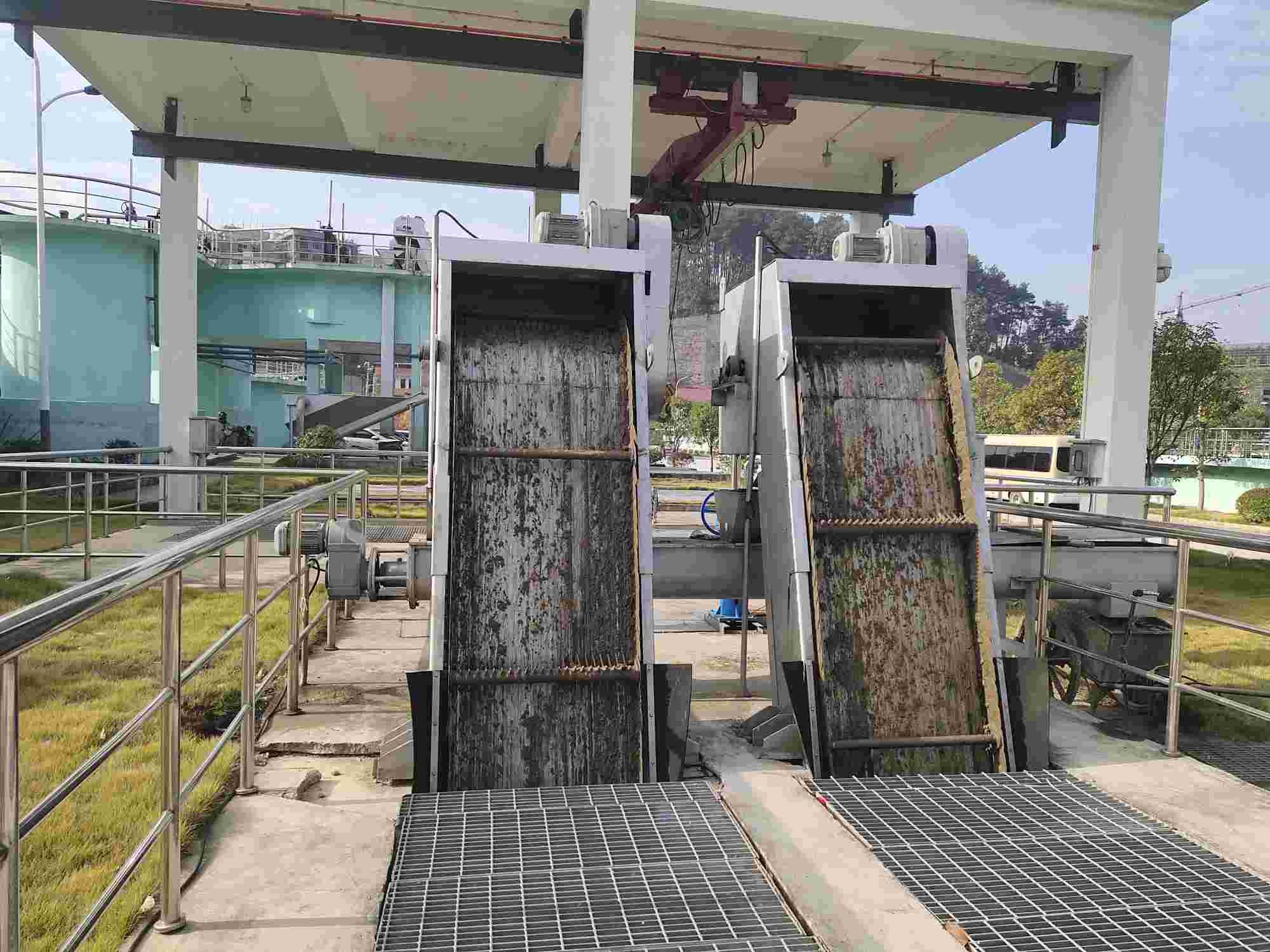

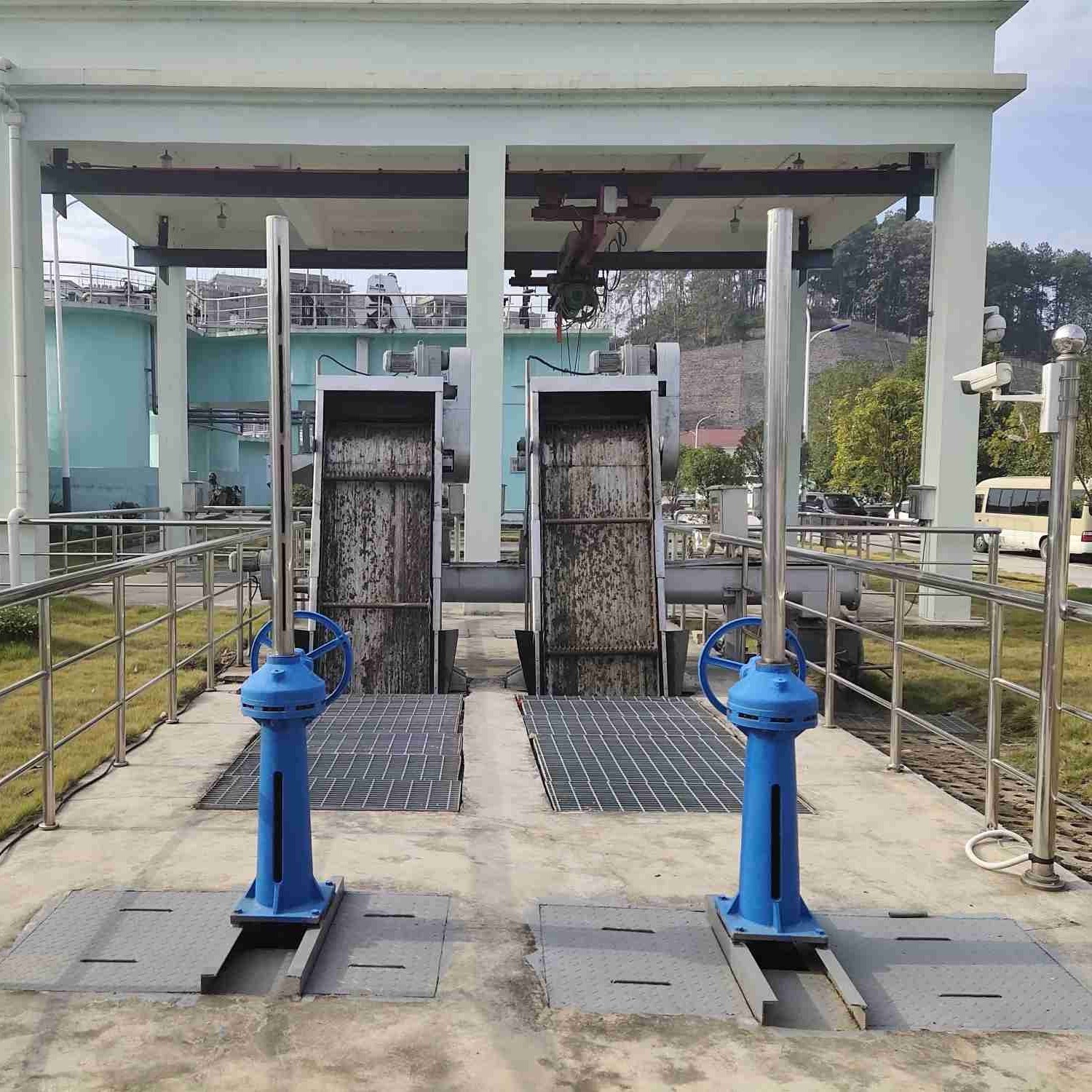

جدا کننده جامد مایع چرخشی نوع CF ، این یک تجهیزات پیشرفته برای جداسازی جامد مایع تصفیه آب است که عمدتا در تصفیه خانه های فاضلاب شهری ، پیش تصفیه فاضلاب منطقه مسکونی ، ایستگاه های پمپاژ باران / فاضلاب شهری ، نیروگاه های آب و آب خنک کننده در نیروگاه ها استفاده می شود ، و غیره در ورودی آب ، تجهیزات همچنین در پروژه های تصفیه آب در صنایع مختلف مانند منسوجات ، چاپ و رنگرزی ، غذا ، محصولات آبزی ، کاغذ سازی ، شراب سازی ، ذبح ، دباغی و غیره مورد استفاده قرار می گیرد.
پارامترهای اصلی و نمودار اندازه نصب
| شماره مدل / پارامترها | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| عرض دستگاه B (میلی متر) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| عرض کانال B1 (میلی متر) | 100+ B | ||||||||||||||
| عرض دروازه موثر B2 (میلی متر) | B-157 | ||||||||||||||
| فاصله پیچ و مهره پایه B3 (میلی متر) | B + 200 | ||||||||||||||
| عرض کل تجهیزات B4 (میلی متر) | 350+ B | ||||||||||||||
|
پاکسازی دندان قروچه b (میلی متر) |
t = 100 | 1≤b≤10 | |||||||||||||
| t = 150 | 10 <b≤50 | ||||||||||||||
| زاویه نصب α (°) | 60 ~ 85 | ||||||||||||||
| عمق کانال H (میلی متر) | 800 ~ 12000 | ||||||||||||||
| حمل به ارتفاع سکو H1 (میلی متر) | 600 ~ 1200 | ||||||||||||||
| ارتفاع کل تجهیزات H2 (میلی متر) | H + H1 + 1500 | ||||||||||||||
|
ارتفاع قاب جعبه عقب H3 (ww) |
t = 100 | 1000 پوند | |||||||||||||
| t = 150 | 1100 پوند | ||||||||||||||
|
سرعت دندان دویدن Rake v (متر در دقیقه) |
≈2.1 | ||||||||||||||
| قدرت موتور N (کیلووات) | 0.5 ~ 1.1 | 0.75 1.5 | 1.1 ~ 2.2 | 1.5 ~ 3.0 | |||||||||||
| از دست دادن سر (میلی متر) | ≤20 (بدون انسداد) | ||||||||||||||
| بار مهندسی عمران | P1 (KN) | 20 | 25 | ||||||||||||
| P2 (KN) | 8 | 10 | |||||||||||||
| ΔP (KN) | 1.5 | 2.0 | |||||||||||||
ساختار و اصل کار

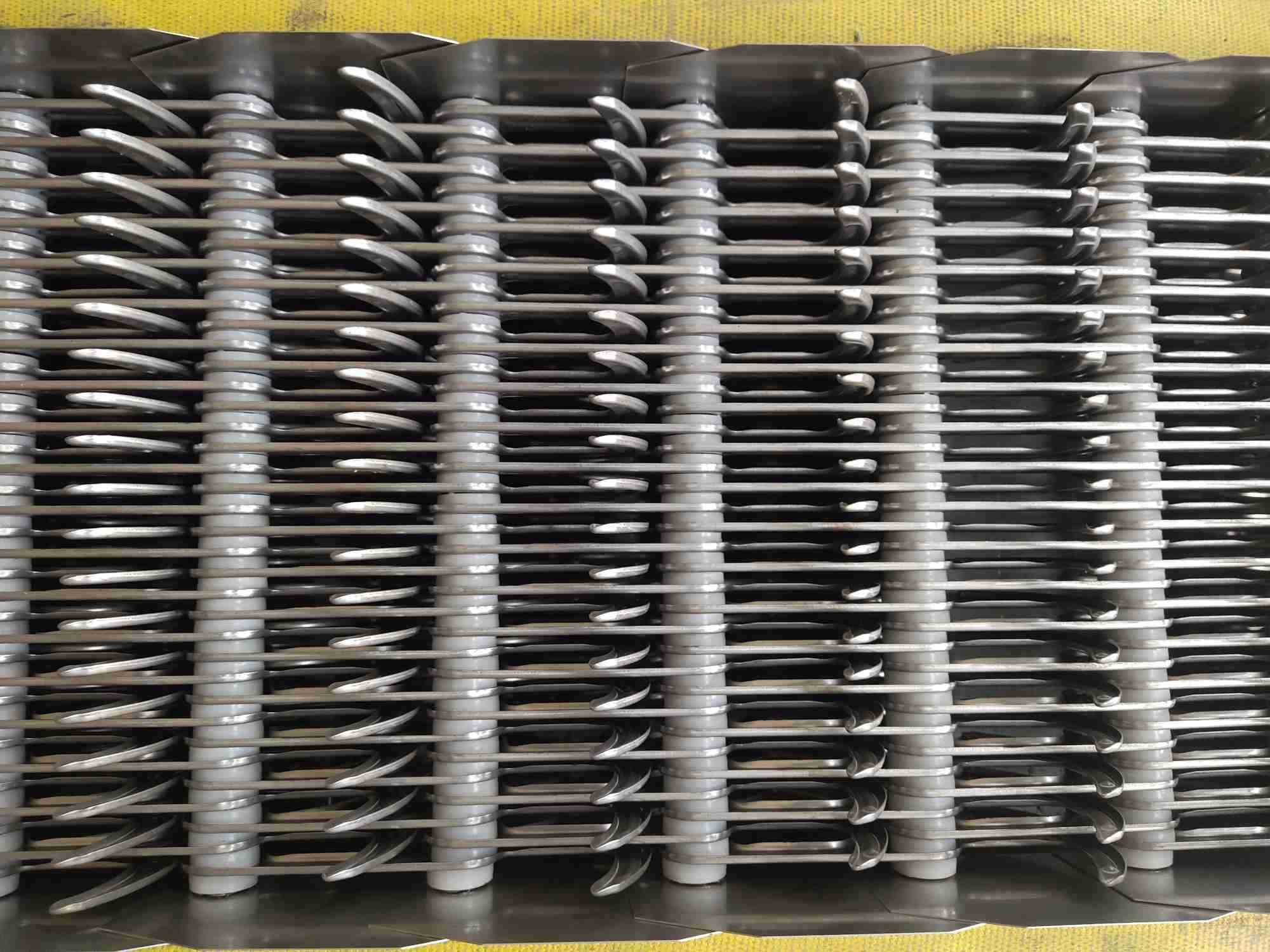

تجهیزات از نوع چرخشی استفاده می کنند.شکل خاصی از دندان های چنگک شخم مانند بر روی محور افقی به ترتیب و تعداد مشخصی مرتب شده تا زنجیره دندان چنگال را تشکیل دهد.با توجه به جریان آب ، آن را به شکافهای مختلفی مونتاژ کرده و در ایستگاه پمپاژ نصب می کنیم یا در ورودی سیستم تصفیه آب ، هنگامی که دستگاه راننده زنجیر چنگک را حرکت می دهد تا از پایین به بالا حرکت کند ، موارد مختلفی در آب وجود دارد توسط زنجیر چنگک جمع شده و مایع از شکاف میله عبور می کند.پس از چرخش تجهیزات به راس بالا ، زنجیره چنگک تغییر می کند جهت دویدن از بالا به پایین حرکت می کند.این ماده با توجه به وزن خود از روی دندان های چنگک سقوط خواهد کرد.هنگامی که دندان های چنگک از سمت عقب به پایین تجهیزات می چرخند ، آنها یک عملیات مستمر رفت و برگشتی دیگر را برای از بین بردن مداوم بقایای آب شروع می کنند.برای دستیابی به هدف جداسازی جامد مایع.
ویژگی های اصلی
1. دستگاه رانندگی مستقیماً توسط یک چرخ پین سیکلوئید یا یک موتور کاهنده چرخ دنده مارپیچ هدایت می شود ، که دارای ویژگی های کم صدا ، ساختار فشرده و عملکرد پایدار است.
2. قاب یک ساختار یکپارچه قاب است ، با سختی قوی ، نصب آسان و کارهای تعمیر و نگهداری روزانه کمتر.
3. دو مشخصات دندان چنگک وجود دارد ، پیچ دندان های چنگک t = 150 میلی متر ، و گام دندان های چنگک t = 100 میلی متر.
4. این تجهیزات به راحتی کار می کنند و عملکرد تجهیزات می تواند مستقیماً به صورت محلی / از راه دور کنترل شود.
5. به منظور جلوگیری از اضافه بار تصادفی ، آن را به پین برشی مکانیکی و محافظت از وزن اضافی جریان جمع شده مجهز کرده است تا عملکرد تجهیزات را ایمن و مطمئن کند.
6. هنگامی که تجهیزات دارای عرض 1500 میلی متر هستند ، به منظور اطمینان از مقاومت کلی تجهیزات ، حالت اتصال موازی اتخاذ می شود.
طرح کلی و نمودار نصب
الزامات فنی
1. قاب 2. پوشش منفذ 3. زنجیره کشیدن 4. دستگاه راهنما 5. محافظ موتور 6. دستگاه درایو 7. دندان های ریز 8.بافل (چپ و راست) 9. بافل (بالا و پایین)
بسته بندی و تحویل
1. بسته بندی ضد آب با استاندارد صادرات بین المللی با ظرف 20 فوت ، 40 فوت ، 40 اسب بخار.اتصالات تجهیزات ، موتور الکتریکی و کابینت قدرت در جعبه چوبی یا جعبه آهنی بسته بندی خواهد شد.سایر تجهیزات توسط پارچه پلاستیکی Color-Stripes بسته بندی می شوند.
2. اندازه کل ماشین آلات کارخانه در حالت عادی بزرگ است ، بنابراین برای بسته بندی همه آنها از پارچه ضد آب استفاده خواهیم کرد.موتور ، جعبه دنده یا سایر قطعات به راحتی آسیب دیده ، آنها را درون جعبه قرار می دهیم.ما یک بخش حمل و نقل حرفه ای داریم ، آنها تمام تلاش خود را می کنند تا مقدار کانتینر شما را ذخیره کنند.
س FAالات متداول:
س: آیا شما شرکت تجاری یا تولیدی هستید؟
A: ما هر دو شرکت تولید کننده و بازرگانی هستیم.ما بیش از 30 سال تجربه حرفه ای به عنوان تولید کننده تجهیزات تصفیه فاضلاب و شرکت خدمات مهندسی داریم.
