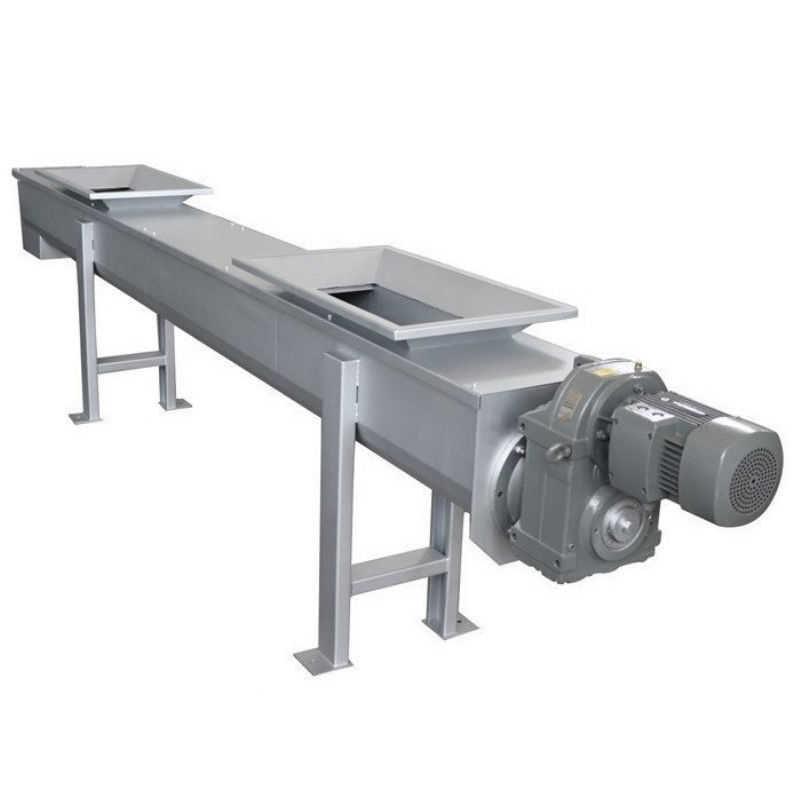

نوار نقاله پیچ بدون شفت 10 تن در ساعت 304 تجهیزات انتقال لجن و سیدر فولاد ضد زنگ.
نوار نقاله پیچ استفاده می شودبرای انتقال مواد حجیم تقریباً از هر موقعیتی (عمودی، افقی یا در شیب)و یکی از مطمئن ترین روش های انتقال هستند.نوار نقاله پیچ از یک لوله با یک نوار فولادی جوش داده شده تشکیل شده است که به صورت یک مارپیچ پیوسته شکل می گیرد.از مارپیچ به عنوان پرواز یاد می شود.
اصل کار
| مولفه های | مارپیچ قطر اسمی (mm) قطر مارپیچ (میلی متر) |
تایپ کنید | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| ظرفیت | زاویه نصب | 0 درجه | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5 درجه | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15 درجه | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25 درجه | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| سرعت مارپیچ n (r/min) | 12 تا 16 | ||||||
| موتور N(KW) | 0.75-5.5 (با توجه به L و زاویه) | ||||||
| اندازه نصب (میلی متر) | آ | 0+40 | |||||
| ب | 0 + 110 | ||||||
| بی | تطبیق با تجهیزات مربوطه | ||||||
| L | با توجه به نیاز کاربر | ||||||
| لی | تطبیق با تجهیزات مربوطه | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| اچ | تطبیق با تجهیزات مربوطه | ||||||
| سلام | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | تطبیق با تجهیزات مربوطه |
||||||

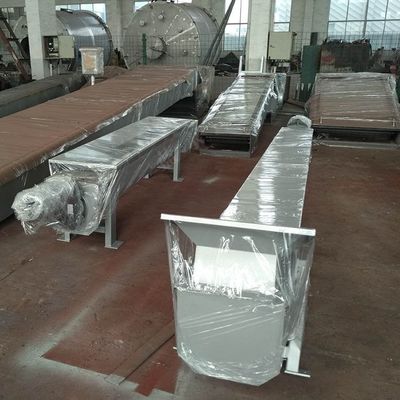

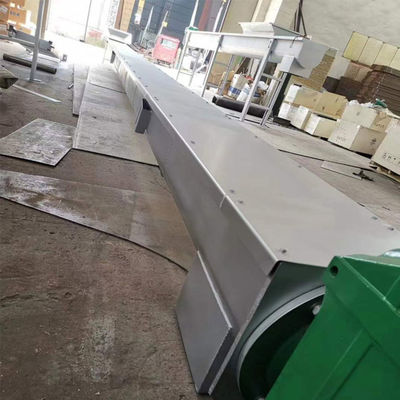

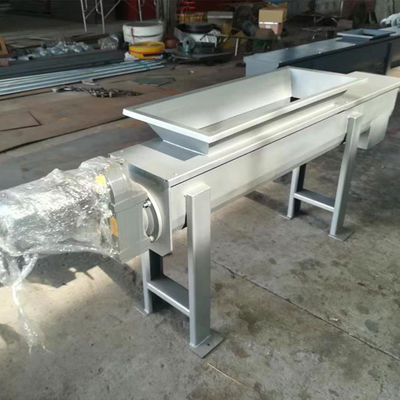

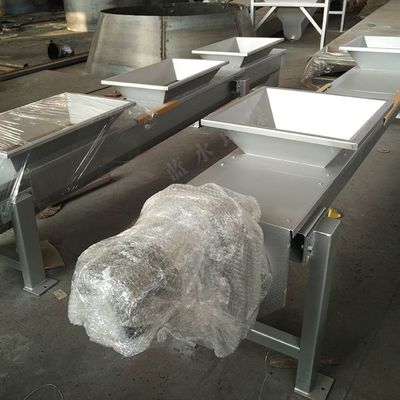

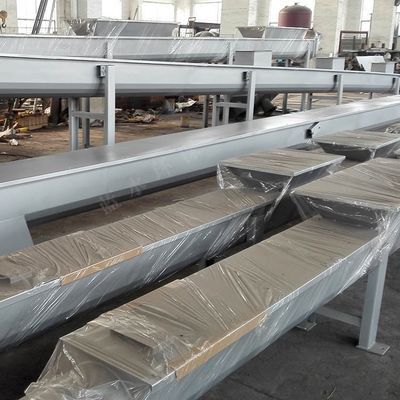

تصویر واقعی
