تولید کننده تجهیزات انتقال مارپیچی صنعتی پودر خشک نوار نقاله پیچ لجن فولاد کربن
نوار نقاله پیچ از سه قسمت تشکیل شده است: بدنه دستگاه پیچ، ورودی و خروجی مواد و دستگاه محرک.
بدنه دستگاه پیچ: متشکل از بلبرینگ سر، یاتاقان دم، یاتاقان تعلیق، پیچ، پوشش، صفحه پوشش و پایه.
دستگاه محرک: متشکل از موتور، کاهنده، کوپلینگ و پایه.
اصل کار
هنگامی که شفت مارپیچی می چرخد، به دلیل گرانش مواد و اصطکاک بین مواد و دیواره مخزن، مواد را فقط می توان در طول نوار نقاله هل داد.
پایین شیار به سمت جلو حرکت می کند.حرکت مواد در یاتاقان میانی بستگی به رانش موادی دارد که به سمت جلو حرکت می کنند.به منظور حفظ شفت مارپیچ در حالت کشش مطلوب، دستگاه محرک و درگاه تخلیه به طور کلی در یک انتهای نوار نقاله قرار می گیرند، در حالی که پورت تغذیه تا آنجا که ممکن است در نزدیکی دم انتهای دیگر قرار می گیرد.
ویژگی های محصول
1. ساختار ساده و کم هزینه.
2. کار قابل اعتماد، نگهداری و مدیریت ساده.
3. اندازه جمع و جور، اندازه بخش کوچک و مساحت کف کوچک.
4. می تواند حمل و نقل مهر و موم شده را انجام دهد، که برای حمل و نقل موادی که پرواز آسان، گرم و بوی قوی دارند، کاهش آلودگی محیط زیست و بهبود شرایط کاری کارگران مفید است.
5. بارگیری و تخلیه راحت.نوار نقاله پیچ افقی را می توان در هر نقطه از خط انتقال آن بارگیری و تخلیه کرد.
توضیحات تیغه حلزونی
1. سه نوع تیغه مارپیچ نوار نقاله پیچ وجود دارد: مارپیچ جامد، مارپیچ تسمه و مارپیچ تیغه.سطح مارپیچ جامد را روش s می نامند و گام مارپیچی GX آن 0.8 برابر قطر تیغه است.نوار نقاله پیچی نوع LS برای انتقال مواد پودری و دانه ای مناسب می باشد.سطح مارپیچی نوع تسمه را روش D نیز می گویند.گام مارپیچ آن به اندازه قطر تیغه مارپیچ است.برای انتقال مواد پودری و کوچک مناسب است.سطح مارپیچی نوع تیغه به ندرت مورد استفاده قرار می گیرد و عمدتاً برای حمل و نقل مواد با ویسکوزیته و تراکم پذیری بالا استفاده می شود.در فرآیند حمل و نقل، اختلاط و سایر فرآیندها به طور همزمان انجام می شود و گام مارپیچی حدود 1.2 برابر قطر تیغه مارپیچ است.
2. تیغه های مارپیچ نوار نقاله پیچ دارای چرخش چپ و راست هستند.
توضیحات مدل
انواع نوار نقاله پیچی شامل نوار نقاله پیچی ثابت افقی و نوار نقاله پیچی عمودی می باشد.نوار نقاله پیچ ثابت افقی متداول ترین نوع مورد استفاده است.نوار نقاله پیچ عمودی برای بلند کردن مواد در فاصله کوتاه استفاده می شود.ارتفاع انتقال معمولاً بیش از 8 متر نیست.تیغه مارپیچ از نوع سطح جامد است.برای اطمینان از فشار تغذیه لازم باید تغذیه پیچ افقی داشته باشد.
پارامتر
| آرامترها | مارپیچ قطر اسمی (mm) قطر مارپیچ (میلی متر) |
تایپ کنید | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| ظرفیت | زاویه نصب | 0 درجه | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5 درجه | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15 درجه | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25 درجه | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| سرعت مارپیچ n (r/min) | 12 تا 16 | ||||||
| موتور N(KW) | 0.75-5.5 (با توجه به L و زاویه) | ||||||
| اندازه نصب (میلی متر) | آ | 0+40 | |||||
| ب | 0 + 110 | ||||||
| بی | تطبیق با تجهیزات مربوطه | ||||||
| L | با توجه به نیاز کاربر | ||||||
| لی | تطبیق با تجهیزات مربوطه | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| اچ | تطبیق با تجهیزات مربوطه | ||||||
| سلام | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | تطبیق با تجهیزات مربوطه | ||||||

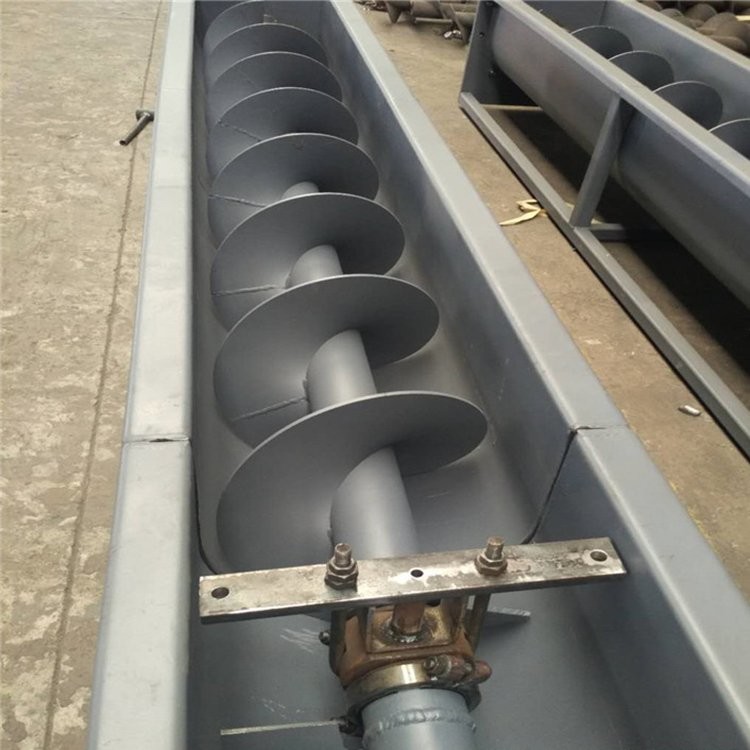

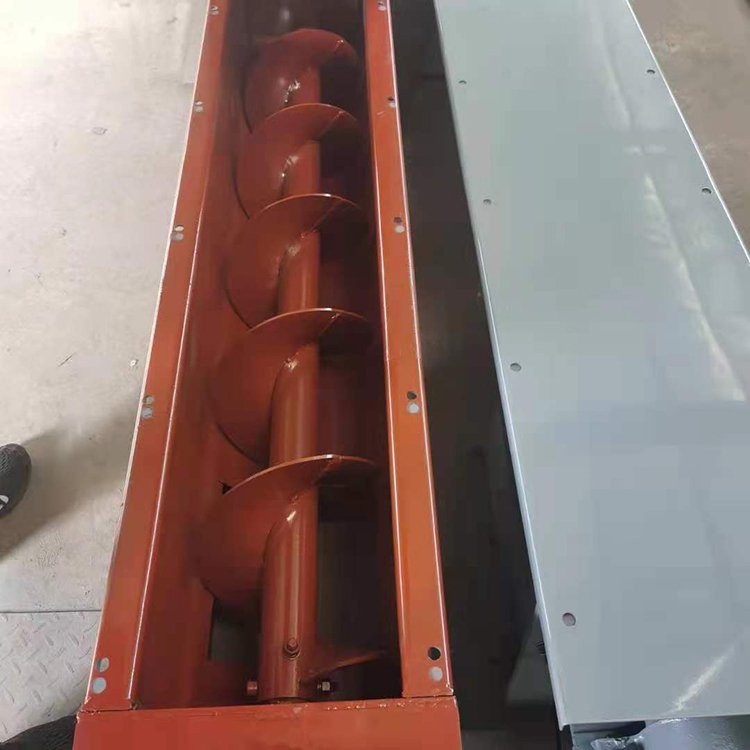

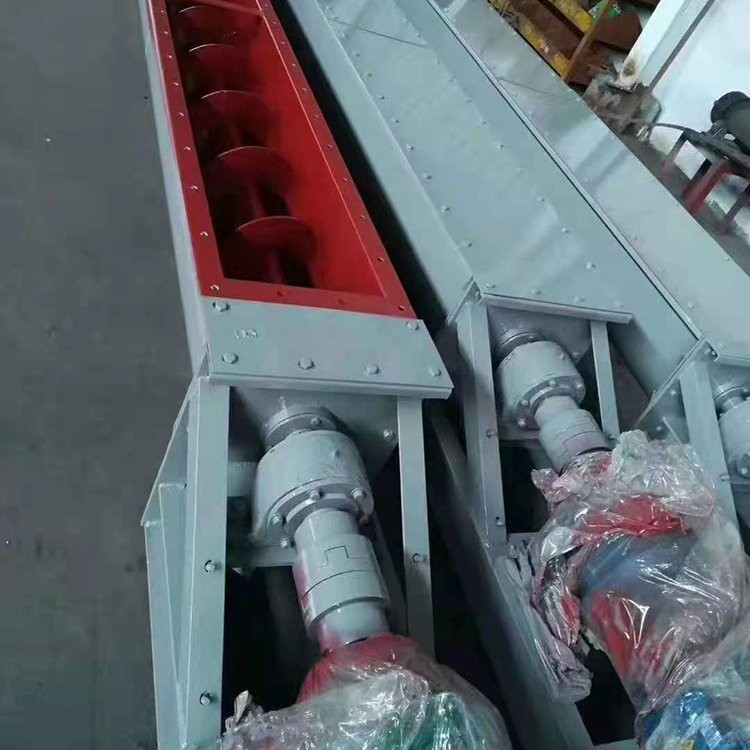

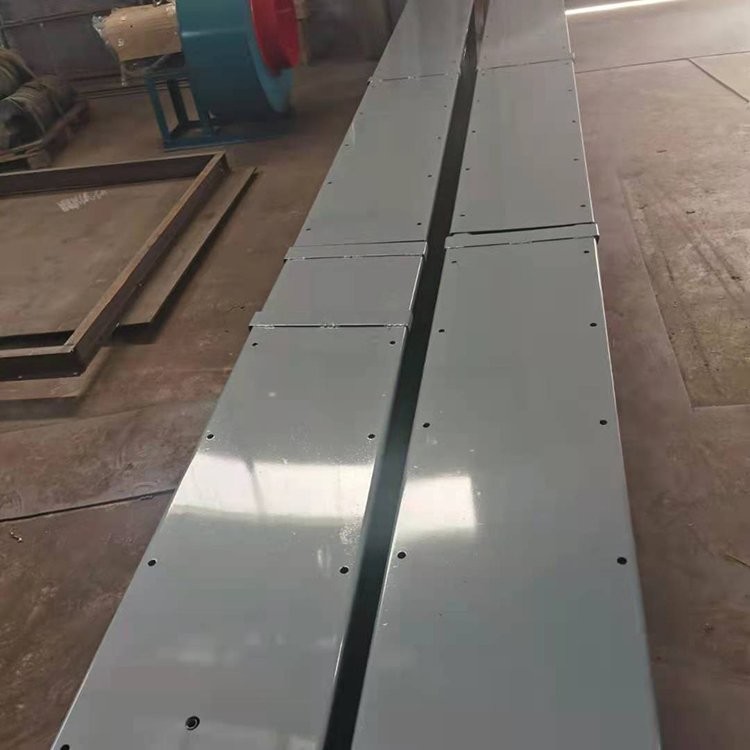

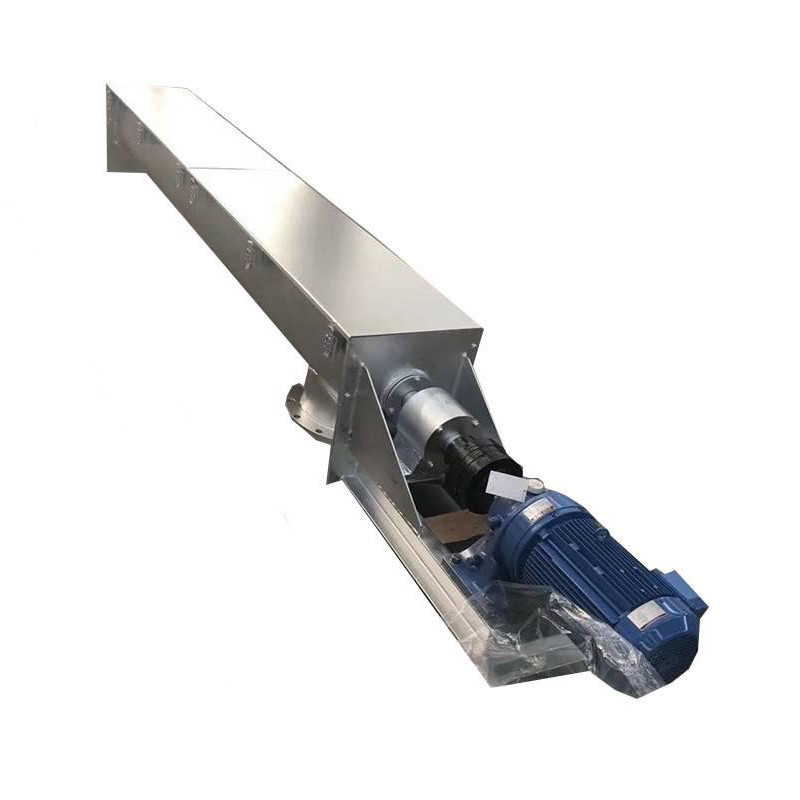

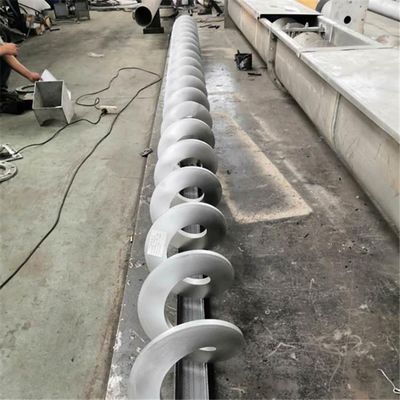

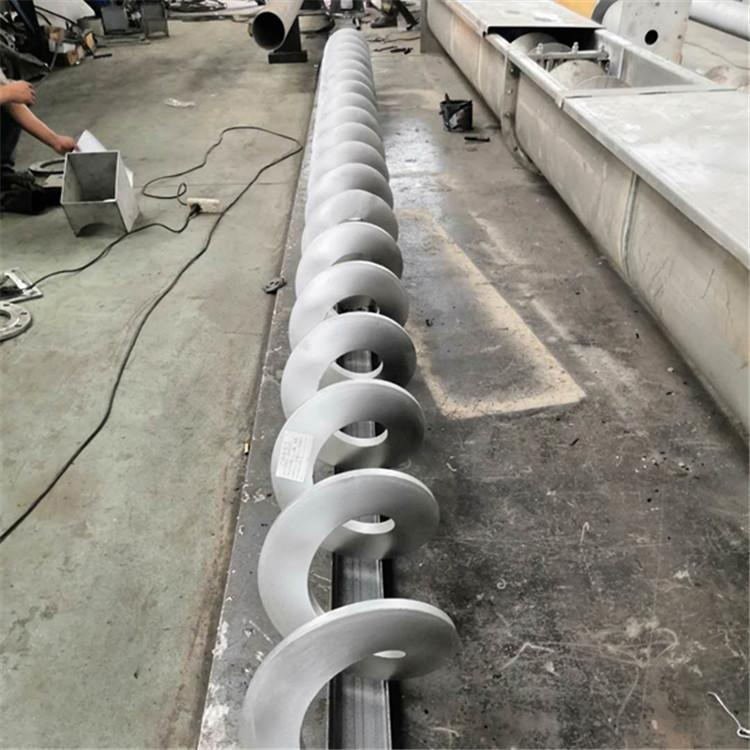

تصویر واقعی
