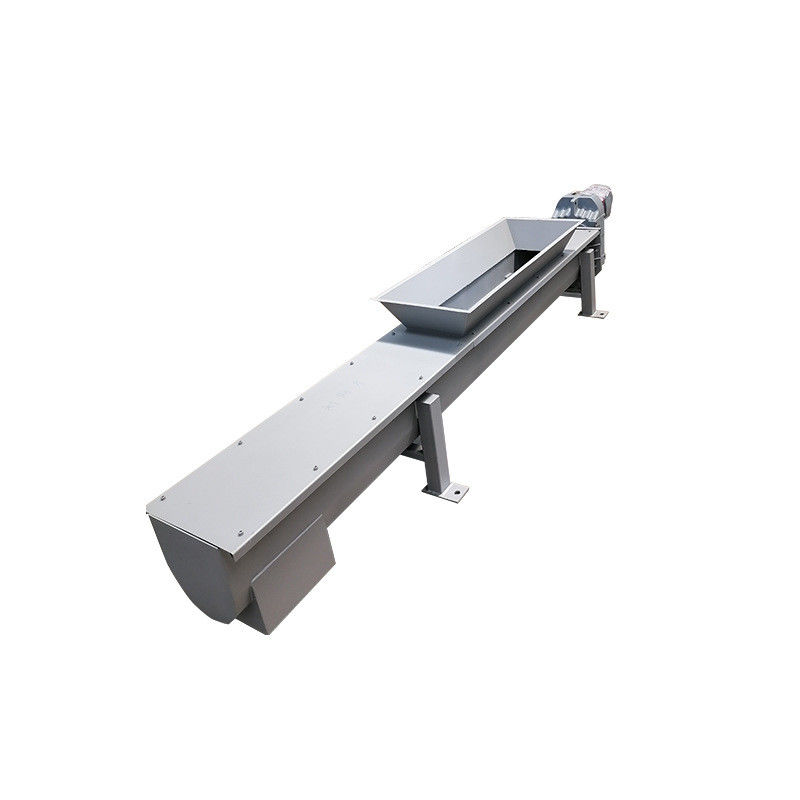

تولید کننده نوار نقاله پیچی لجن سیمان سنگ معدن خاکستر دانه دانه تجهیزات انتقال تغذیه کننده
نوار نقاله پیچ عمدتاً برای انتقال افقی یا شیبدار پودر، مواد دانه ای و کوچک مانند زغال سنگ، خاکستر، سرباره، سیمان، دانه و سایر مواد استفاده می شود.برای انتقال مواد فاسد شدنی، چسبناک و کیک و همچنین موادی که در حین انتقال شکسته نمی شوند، مناسب نیست.دمای محیط کار نوار نقاله پیچ - 20 ~ 50 ℃ است.دمای مواد کمتر از 200 ℃ است.شیب نوار نقاله ≤ 20 درجه؛طول انتقال معمولاً کمتر از 40 متر است.
طبقه بندی تیغه ها
تیغه های مارپیچ نوار نقاله پیچ عمدتاً دارای سه نوع هلیکوئید توپر، هلیکوئید تسمه و هلیکوئید تیغه می باشند.روش توزین سطح مارپیچ جامد S، مناسب برای انتقال مواد پودری و دانه ای.سطح مارپیچی نوع تسمه را روش D می نامند و گام مارپیچی آن به اندازه قطر تیغه مارپیچی است که برای انتقال قطعات پودری و کوچک مواد مناسب است.سطح مارپیچی تیغه عمدتاً برای انتقال مواد چسبناک و قابل تراکم استفاده می شود.فرآیندهای اختلاط و اختلاط همزمان در طول فرآیند حمل و نقل کامل می شوند.گام مارپیچی حدود 1.2 برابر قطر تیغه مارپیچ است.
ترکیب محصول
تیغه های مارپیچ نوار نقاله پیچ دارای چرخش چپ و راست هستند.نوار نقاله پیچ از سه بخش تشکیل شده است: بدنه نوار نقاله پیچ، ورودی و خروجی مواد و دستگاه محرک.بدنه نوار نقاله پیچ از بلبرینگ سر، یاتاقان دم، یاتاقان تعلیق، هسته مارپیچ، پوشش، صفحه پوشش و پایه تشکیل شده است.دستگاه محرک از موتور، کاهنده، کوپلینگ و پایه تشکیل شده است.قطر پیچ معمولاً 160 میلی متر، 200 میلی متر، 250 میلی متر، 315 میلی متر، 400 میلی متر، 500 میلی متر، 630 میلی متر، 800 میلی متر و 1000 میلی متر است.نوار نقاله پیچ با مشخصات دیگر نیز می تواند سفارشی شود.
پارامتر
| آرامترها | مارپیچ قطر اسمی (mm) قطر مارپیچ (میلی متر) |
تایپ کنید | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| ظرفیت | زاویه نصب | 0 درجه | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5 درجه | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15 درجه | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25 درجه | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| سرعت مارپیچ n (r/min) | 12 تا 16 | ||||||
| موتور N(KW) | 0.75-5.5 (با توجه به L و زاویه) | ||||||
| اندازه نصب (میلی متر) | آ | 0+40 | |||||
| ب | 0 + 110 | ||||||
| بی | تطبیق با تجهیزات مربوطه | ||||||
| L | با توجه به نیاز کاربر | ||||||
| لی | تطبیق با تجهیزات مربوطه | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| اچ | تطبیق با تجهیزات مربوطه | ||||||
| سلام | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | تطبیق با تجهیزات مربوطه | ||||||

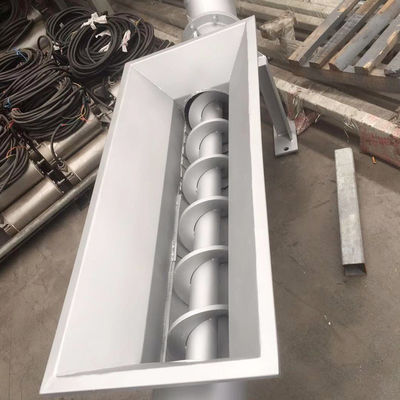

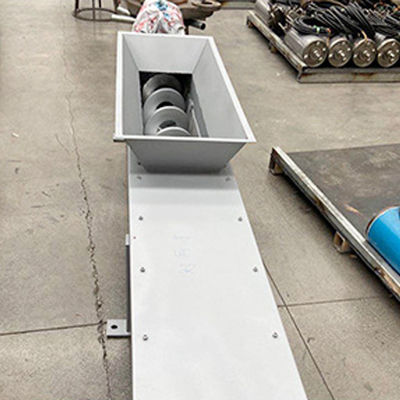

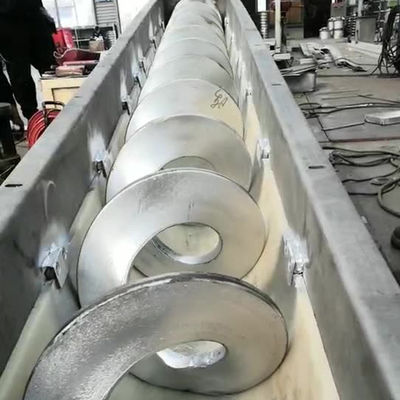

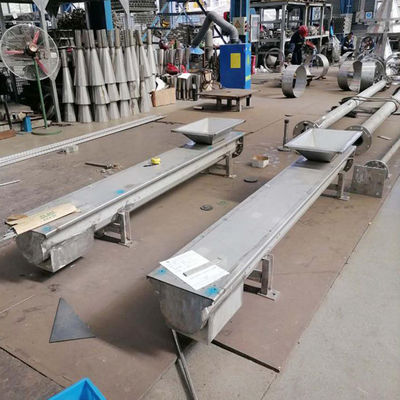

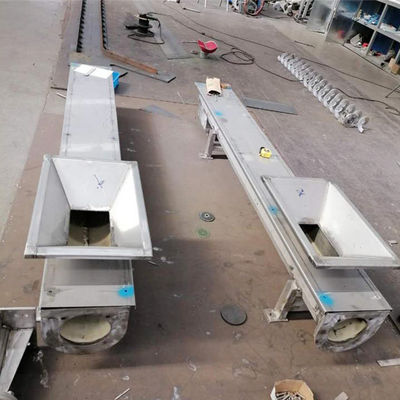

تصویر واقعی
