تولید کننده نوار نقاله پیچی بدون محور لجن فولاد کربنی افقی تجهیزات انتقال متحرک سیمان معدن زغال سنگ
عمدتاً از هلیکوئید، یاتاقان، فرورفتگی مواد، ورودی و خروجی، دستگاه محرک و غیره تشکیل شده است. بدنه مارپیچی سفت و سخت از طریق یاتاقان‌های سر، دم و قسمت‌های میانی بر روی فرورفتگی مواد پشتیبانی می‌شود تا یک جزء چرخشی را تشکیل دهد که می‌تواند متوجه شود. حمل و نقل موادبدنه مارپیچ از طریق یک دستگاه محرک نصب شده در سر کار می کند و ورودی و خروجی مواد به ترتیب در سمت بالایی دم فرورفتگی مواد و سمت پایینی سر قرار گرفته اند.
اقدامات احتیاطی نصب
1. خط وسط محفظه مواد و شفت مارپیچی باید در هم محوری خوبی نگهداری شوند.
2. اتصالات بین بخشهای لوله باید بدون دررفتگی محکم باشد.واشرها را می توان بین بخش ها و بین پوشش سر و ناودان اضافه کرد تا از آب بندی لوله اطمینان حاصل شود.در عین حال، خطای طول ناودان را می توان تنظیم کرد.
3. فاصله بین دیواره داخلی فرورفتگی مواد و بدنه مارپیچ باید برابر باشد.
4. محور دستگاه محرک و شفت مارپیچ باید در هم محوری خوبی نگهداری شوند.ارتفاع درایو را می توان با کمک شیم ها تنظیم کرد.
5. پس از نصب، بدنه مارپیچ باید تحت آزمایش تعادل ایستا قرار گیرد.
6. یاتاقان تعلیق میانی باید به طور قابل اعتماد و مناسب محور اتصال را پشتیبانی کند تا از تغییر شکل شعاعی شفت مارپیچی جلوگیری شود.نصب را می توان با تنظیم شیم های بین لنت های بلبرینگ انجام داد.
7. پس از نصب کل دستگاه، بررسی کنید که آیا انواع مختلفی در دستگاه وجود دارد و آیا روغن روان کننده در هر محل روانکاری کافی است یا خیر.
8. در طول اجرای آزمایش بدون بار، یاتاقان نباید روغن نشت کند و افزایش دمای یاتاقان نباید از 20 ℃ تجاوز کند.در طول آزمایش بار، افزایش دمای بلبرینگ نباید از 30 ℃ تجاوز کند.
پارامتر
| آرامترها | مارپیچ قطر اسمی (mm) قطر مارپیچ (میلی متر) |
تایپ کنید | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| ظرفیت | زاویه نصب | 0 درجه | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5 درجه | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15 درجه | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25 درجه | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| سرعت مارپیچ n (r/min) | 12 تا 16 | ||||||
| موتور N(KW) | 0.75-5.5 (با توجه به L و زاویه) | ||||||
| اندازه نصب (میلی متر) | آ | 0+40 | |||||
| ب | 0 + 110 | ||||||
| بی | تطبیق با تجهیزات مربوطه | ||||||
| L | با توجه به نیاز کاربر | ||||||
| لی | تطبیق با تجهیزات مربوطه | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| اچ | تطبیق با تجهیزات مربوطه | ||||||
| سلام | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | تطبیق با تجهیزات مربوطه | ||||||

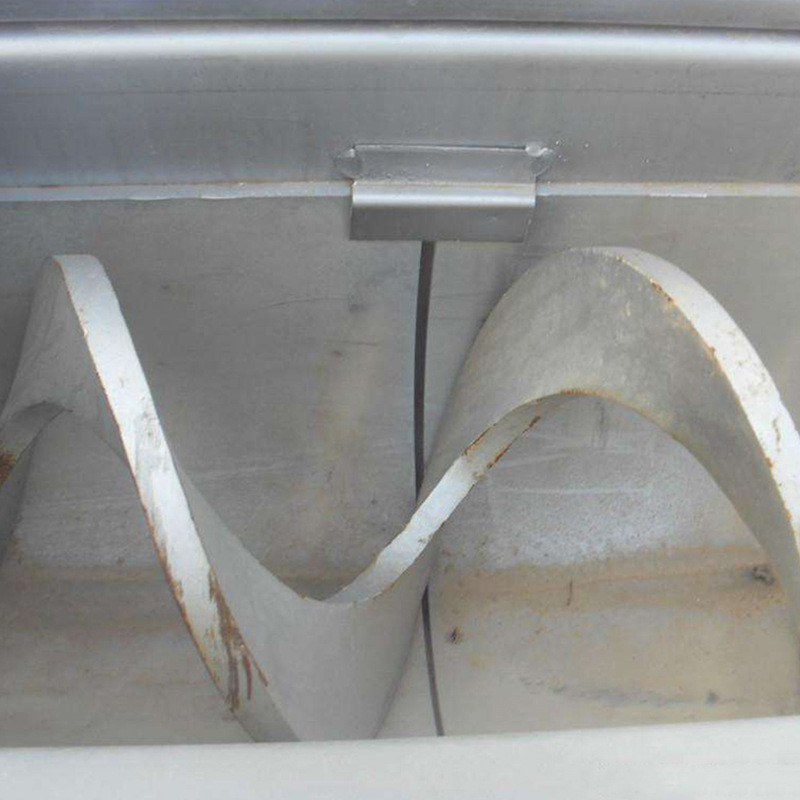

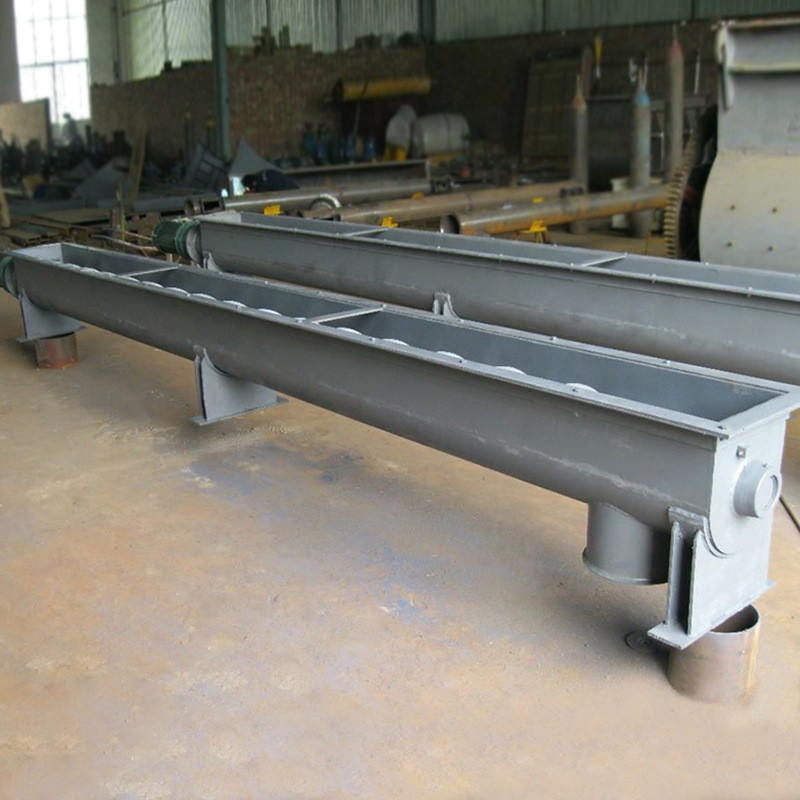

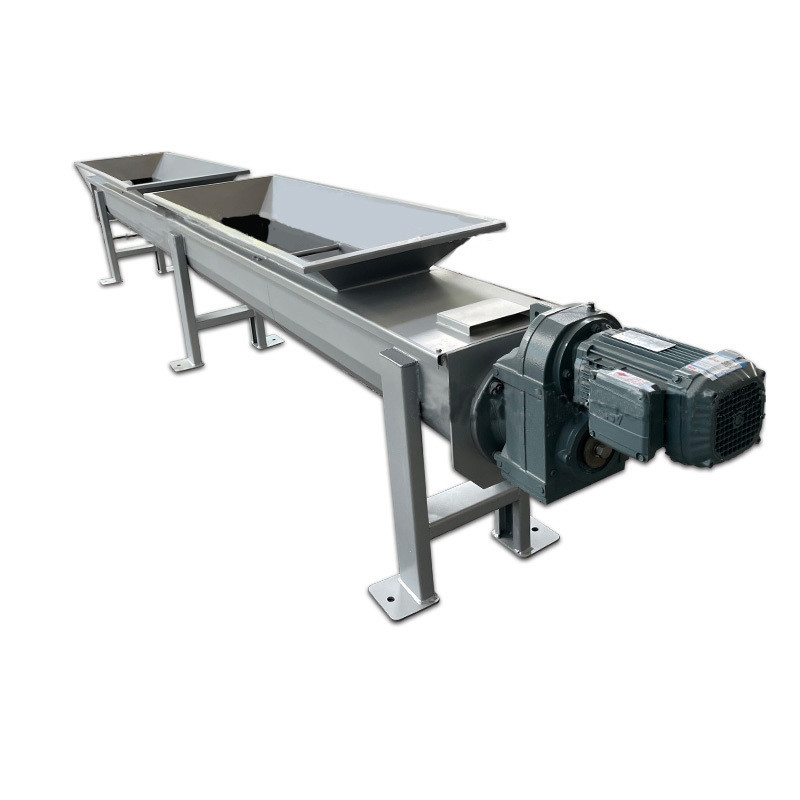

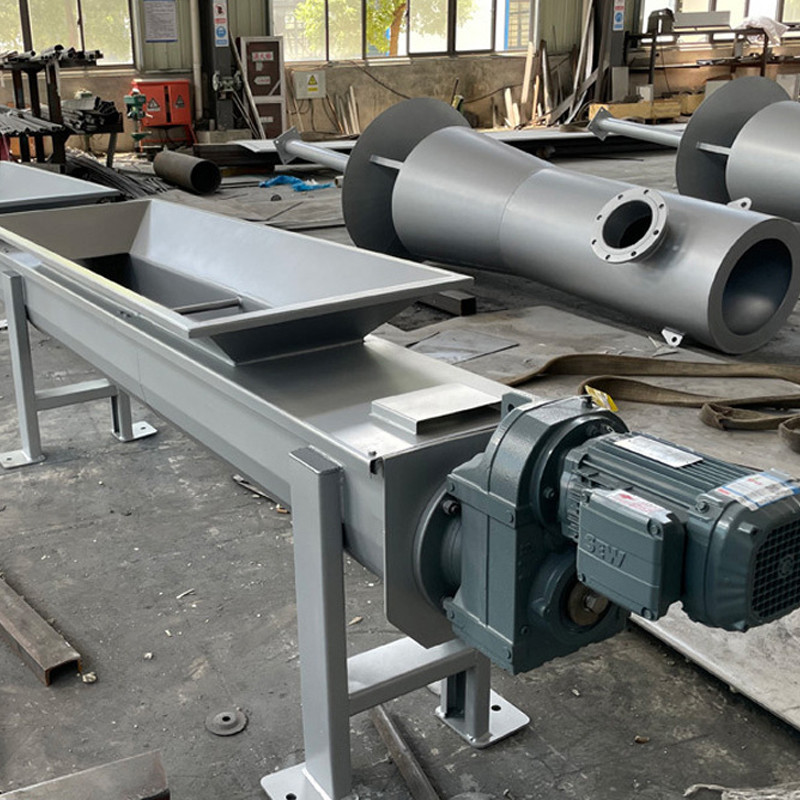

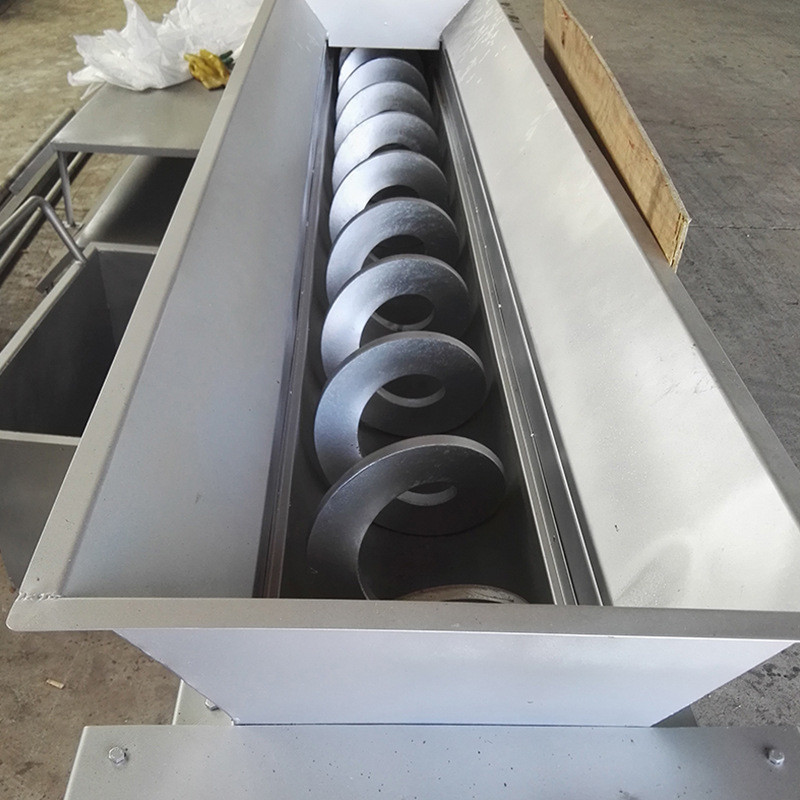

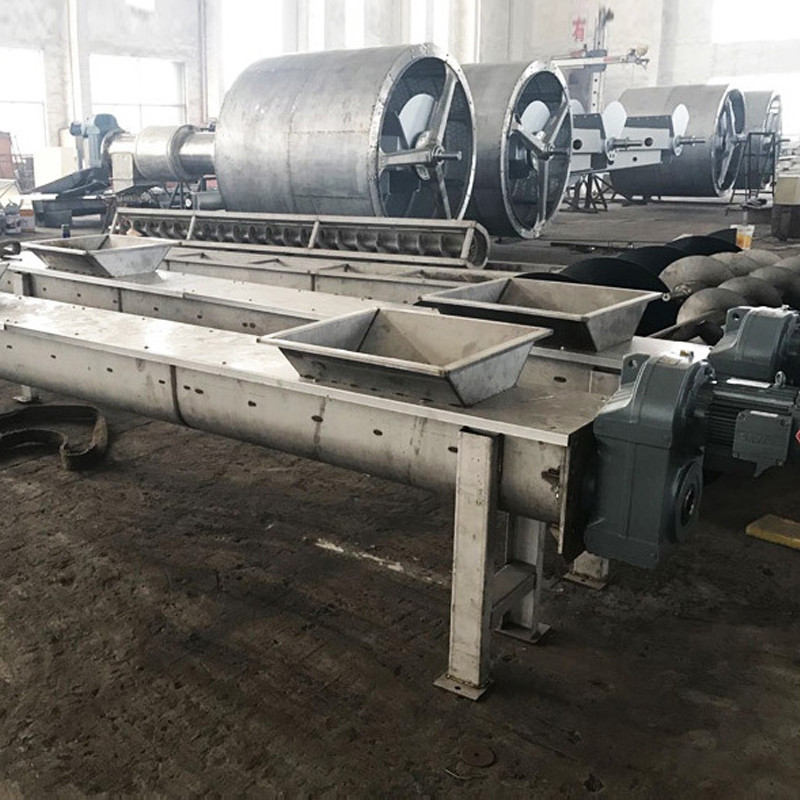

تصویر واقعی
