صفحه SL نوار مکانیکی ضد زنگ رودخانه صرفه جویی در مصرف آب برای رودخانه ایستگاه پمپ مورد استفاده قرار می گیرد
به مشتریان ما:

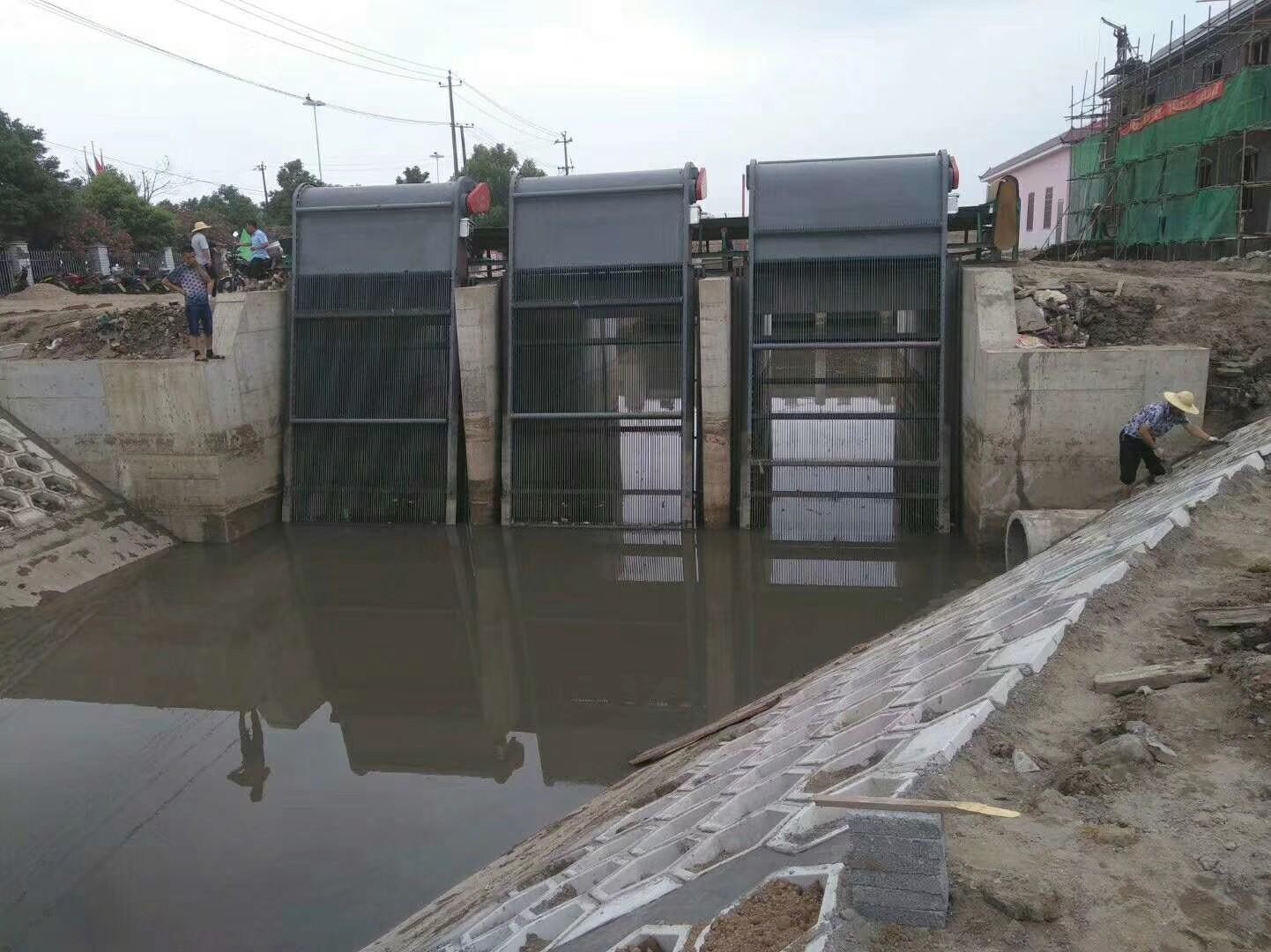

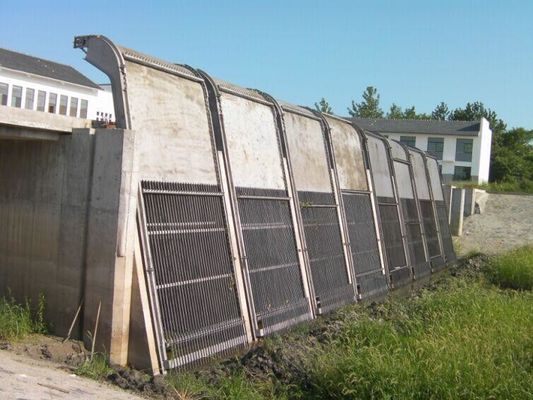

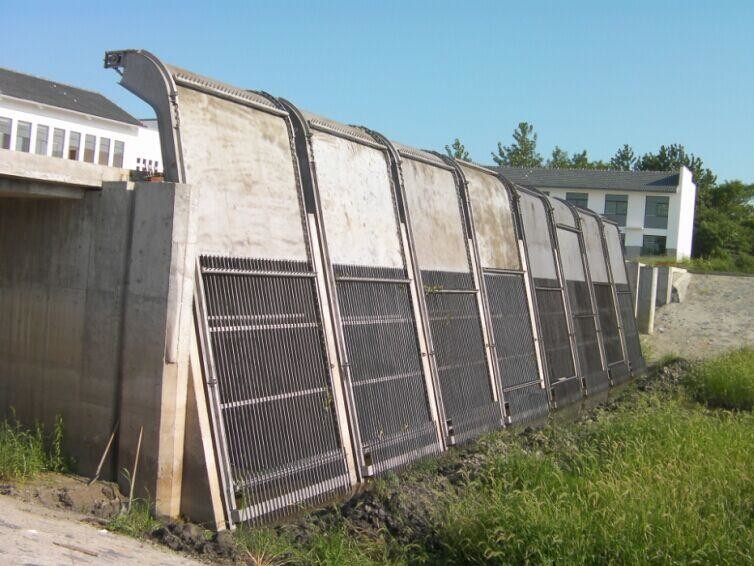

ما در زیبا سازی تصویر حرفه ای نیستیم ، همه تصاویر ما در سایت یا در کارگاه ما گرفته شده است.ما تقریباً در ساخت انواع تجهیزات تصفیه فاضلاب فعالیت می کنیم.هر گونه سوال ، لطفا با ما تماس بگیریدبا تشکر.
مولفه های
|
پارامتر تایپ کنید |
SL-2500 |
| عرض تجهیزات X (میلی متر) | 2500 |
| عرض کانال (میلی متر) | X + 100 |
| عرض میله (میلی متر) | X-140 |
| فاصله میله ها (میلی متر) | 40-150 |
| زاویه نصب | 70-80 |
| سرعت (متر در دقیقه) | ≈3 |
| قدرت موتور (کیلووات) | 1.1-2.2 |
کاربرد
این ماده عمدتا برای ایستگاه های پمپاژ زهکشی ، رودخانه ها و ورودی های آب ایستگاه های بزرگ پمپاژ آب با استفاده از دبی زیاد جهت رهگیری بقایای شناور جامد در بدنه آب استفاده می شود تا جریان روان آب تأمین شود.
ساختار و اصل کار
تجهیزات از نوع عقب و پایین و از نوع زنجیره ای دوار استفاده می کنند.سطح شبکه آب از یک صفحه چنگک دندانه دار و یک میله ثابت تشکیل شده است.هنگامی که فاضلاب از آن عبور می کند ، بقایای بزرگتر از فضای میله رهگیری می شود و دندان های چاک دار صفحه چنگک دندان دار به شکاف میله نفوذ می کنند.هنگامی که دستگاه راننده زنجیر کشش را برای ایجاد حرکتی چرخشی هدایت می کند ، دندان های چنگال بقایای به دام افتاده در سطح شبکه را از پایین به بالا به خروجی سرباره می رسانند.وقتی دندانه های چنگک از بالا به پایین می چرخند ، بقایا به جاذبه متکی هستند تا خود حرکت کنند و از درگاه تخلیه به نوار نقاله بیفتند و سپس حمل یا پردازش شوند.
ویژگی های اصلی
1. دستگاه رانندگی مستقیماً توسط یک چرخ پین سیکلوئیدی یا یک موتور کاهنده دنده مارپیچ هدایت می شود ، که دارای ویژگی های کم صدا ، ساختار فشرده و عملکرد پایدار است.
2. دندانه های چنگک از نوع نوک مورب هستند و به طور کلی با محور افقی جوش داده می شوند ، که می تواند زباله ها و چیزهای مختلف زیادی را جمع کند.
3. رک یک ساختار قاب یکپارچه است ، با سختی قوی ، نصب آسان و کار تعمیر و نگهداری روزانه کمتر.
4. تجهیزات آسان است ، و عملکرد تجهیزات می تواند به طور مستقیم به صورت محلی / از راه دور کنترل شود.
5. به منظور جلوگیری از اضافه بار تصادفی ، مجهز به محافظت مضاعف از پین برشی مکانیکی و جریان اضافی است تا عملکرد تجهیزات را ایمن و قابل اعتماد کند.
6. یک مشبک ثانویه در پایین تنظیم شده است.هنگامی که چنگک دندانه دار از پشت جلوپنجره اصلی به سمت جلو چرخانده می شود ، پنجره پنجره داخلی به طور خودکار به جلوپنجره اصلی متصل می شود تا از جریان آب در اتصال کوتاه و جریان یافتن به بقایای شناور جلوگیری کند.
نمودار جریان آب
|
مولفه های تایپ کنید |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| عمق آب مبدا (متر) | 3.0 | |||||||
| سرعت آب (متر بر ثانیه) | 1.0 | |||||||
| فضا (میلی متر) | 40 | جریان آب (متر مکعب در ثانیه) | 5.66 | 87/6 | 8.06 | 8.26 | 10.46 | 11.66 |
| 50 | 5.88 | 7.11 | 8.4 | 9.6 | 10.86 | 12.09 | ||
| 60 | 6.0 | 7.35 | 8.65 | 93/9 | 11.22 | 12.51 | ||
| 70 | 24/6 | 7.5 | 8.80 | 10.14 | 11.46 | 12.75 | ||
| 80 | 6.3 | 7.62 | 97/8 | 10.29 | 11.64 | 96/12 | ||
| 90 | 6.36 | 7.71 | 9.06 | 10.41 | 11.7 | 13.11 | ||
| 100 | 6.45 | 7.8 | 9.15 | 10.53 | 11.88 | 26/13 | ||
| 110 | 6.48 | 7.86 | 9.24 | 10.62 | 12 | 13.35 | ||
| 120 | 6.54 | 7.92 | 9.3 | 10.68 | 12.06 | 13.47 | ||
| 130 | 6.57 | 7.98 | 9.36 | 10.74 | 12.15 | 13.53 | ||
| 140 | 6.6 | 8.01 | 39/9 | 10.8 | 12.21 | 13.59 | ||
| 150 | 63/6 | 8.04 | 9.45 | 10.86 | 12.27 | 13.65 | ||
طرح کلی و نمودار نصب
1.Motor Mount 2.Tooth Rake 3.Rack 4.Bottom Trash Rack 5. دستگاه راهنما 6. دستگاه رانندگی 7. Baffle سرباره 8. صفحه نوار
