صفحه نمایش میله تصفیه فاضلاب صنعتی ضد زنگ ZG Style Trash Holding
به مشتریان ما:
محصولات اصلی شامل صفحه نوار مکانیکی ، دستگاه شناور سازی هوا ، دستگاه دوز ، خراشنده گل ، برج خنک کننده ، رگبار ، دستگاه چربی زدایی شیمیایی ، صفحه هیدرولیک ، جدا کننده آب شن ، فیلتر ، نوار نقاله ، غلیظ کننده ، فیلتر بیولوژیکی ، آب نرم شده ، تجهیزات تصفیه فاضلاب مدفون ، و غیره.
پارامترهای اصلی و نمودار اندازه نصب
| تایپ کنید | ZG600 | ZG780 | ZG1000 | ZG1200 | ZG1400 | ZG1600 | ZG1800 | ZG2000 | ZG2200 | ZG2400 | ZG2600 | ZG3000 |
| شکاف = 6 میلی متر | 53 | 130 | 200 | 300 | 419 | 630 | 850 | |||||
| شکاف = 10 میلی متر | 91 | 600 | 241 | 850 | 482 | 638 | 878 | 1061 | 1315 | 1750 | 2150 | 2750 |
| قطر طبل (میلی متر) | 600 | 780 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 3000 |
| عرض کانال (میلی متر) | 620 | 820 | 1020 | 1220 | 1440 | 1640 | 1020 | 2040 | 2440 | 2400 | 2640 | 3040 |
کاربرد

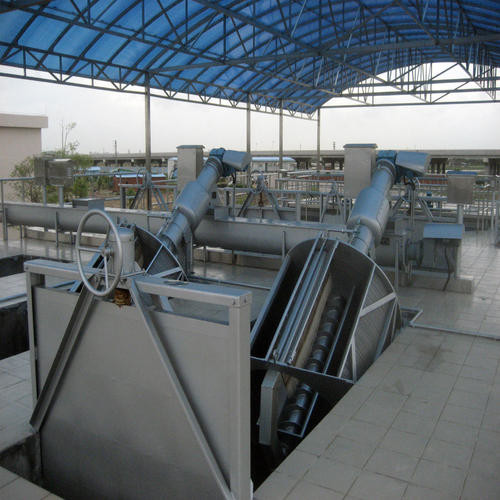

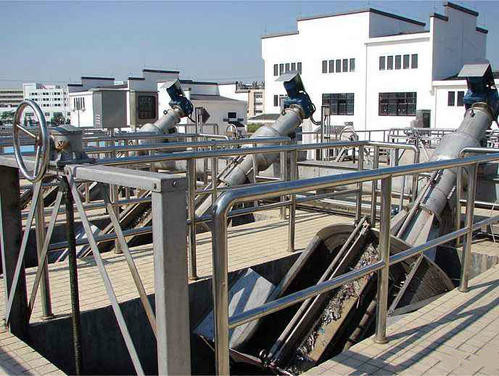

ZG محصولی جدید است که سه عملکرد درمان سطل زباله ریز ریز ، بلند کردن و فشار دادن پیچ سرباره میله را با هم ادغام می کند.تجهیزات را می توان در کانال یا در ظرف نصب کرد.این دستگاه عمدتا در پروژه های تصفیه فاضلاب شهری و تصفیه فاضلاب صنعتی برای رهگیری مواد جامد مورد استفاده قرار می گیرد.
ساختار و اصل کار
ورق میله با توجه به شکاف میله به صورت یک صفحه سبد صفحه ای درام شکل ساخته می شود.آب تصفیه شده از جلوی سبد صفحه به داخل جریان می یابد ، از میله فیلتر می شود و به سمت خروجی استخر می رود.سرباره میله روی سطح میله گیر افتاده است.هنگامی که اختلاف سطح آب در داخل و خارج میله به مقدار مشخصی رسید ، چنگک دندانه دار چرخشی نصب شده روی شافت مرکزی می چرخد تا آلودگی را تمیز کند.هنگامی که چنگک دندان پاک کننده سرباره خاک را به بالای سبد جمع می کند ، شروع به تخلیه سرباره می کند (سرباره ای که می تواند تحت وزن خود قرار گیرد در شکاف سرباره تخلیه می شود) ، و سپس پس از چرخش 15 درجه به عقب ، صفحه دندان تمیز کننده سرباره در بالای سبد بطور خودکار سرباره چسبیده به دندانهای چنگک را خراشیده و آن را در شکاف سرباره تخلیه می کند.سرباره میله ای توسط نوار نقاله پیچ در پایین دهانه برداشته می شود و پس از فشار دادن و آبگیری در قسمت فشار بالا تخلیه می شود.
ویژگی های اصلی
این دستگاه از سبد میله ای ، آسانسور پیچ ، پرس پیچ ، مکانیزم چنگک دندان ، صفحه تمیز کردن دندان ، قاب پشتیبانی ، لوله تخلیه سرباره و سایر اجزا تشکیل شده است.به دلیل کار خاص خود دارای مشخصات زیر است:
1. میله و جریان آب به شکل 35 است. زاویه ، به دلیل تشکیل دکل ها ، حتی بسیاری از کثیفی ها با ضخامت کوچکتر از شکاف صفحه میله را می توان جدا کرد.
2. صفحه نوار مجهز به یک دستگاه شستشو ، یک دستگاه مسدود کننده چنگک ، و یک عملکرد خود تمیز کردن است.
3. ساختار استوانه ای سرعت جریان جلوپنجره را در مقایسه با صفحه میله ای سنتی افزایش می دهد ، از دست دادن سر را کاهش می دهد و سطح تجمع جلوی جلوپنجره را کاهش می دهد.
4. تمام قسمتهای در تماس با آب از فولاد ضد زنگ ساخته شده اند و با ترشی و منفعل سازی درمان می شوند.در تمام فاضلاب های شهری و اکثر آب های صنعتی ، عملکرد ضد خوردگی و ماندگاری بالایی دارد.
5- عملیات صید یکپارچه ، انتقال و فشرده سازی از طریق صفحه میله ای علاوه بر صرفه جویی در فضای کف ، هزینه دفع زباله های بعدی را نیز کاهش می دهد.
6. تقریباً نیازی به تعمیر و نگهداری ، نیازی به سوخت گیری در نقطه چرخش نیست و واحد درایو زمان سوخت گیری بسیار کمی دارد.
| L (M) | 3 ~ 7 | 3.5-7 | 3.5-7 | 3.5-7 | 4 ~ 8 | 4.5-8 | 4.5-8 | 5〜9 | 5 ~ 9 | 5 ~ 9 | 5 ~ 9 | 5.5-9 |
| صبح) | 2.6-6 | 2.6-6 | 3.2 6 | 3.2-6 | 4-7.2 | 4 ~ 7.2 | 4-7.2 | 9/4 - 4 | 9/4 - 4 | 9/4 - 4 | 9/4 - 4 | 5 ~ 9 |
| ساعت (میلی متر) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| k (میلی متر) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| W (میلی متر) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
ب (میلی متر) a — A |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (میلی متر) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| b (mm) e = io | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (میلی متر) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaxP1 (N) | 7160 | 8300 | 10400 | 11600 | 19500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| بار P2 (N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| قدرت موتور (کیلووات) | 1.1 | 1.5 | 2.2 | 3 |
||||||||
طرح کلی و نمودار نصب
الزامات فنی
1. عرض کانال و عمق کانال باید مسطح باشد و تحمل ابعاد باید 10 میلی متر باشد.
2. تجهیزات با پیچ و مهره های انبساط در محل ثابت می شوند.
