سیستم اسکرابر لجن مکش و تخلیه مخازن رسوب ثانویه از نوع نیم پل
توجه:
انواع تجهیزات را می توان با توجه به نیاز شما سفارشی کرد.لطفاً با خیال راحت پارامترها ، نمودارهای جریان یا سایر خواسته های خود را بیان کنید.پاسخ سریع در 12 ساعت از طریق ایمیل یا چت آنلاین ارسال می شود.
ساختار و اصل کار
تجهیزات از نوع انتقال مرکزی و نوع قاب عمودی استفاده می کنند.فاضلاب وارد مخزن توزیع آب اطراف می شود و به طور یکنواخت از طریق حفره های توزیع آب در پایین مخزن به داخل استخر جریان می یابد.تحت تأثیر دامن نگهدارنده آب محیطی ، آب از پایین استخر به مرکز جریان می یابد و لجن به وزن خود بستگی دارد.لجن در کف استخر قرار می گیرد تا جداسازی لجن و آب ایجاد شود.دستگاه محرک قاب عمودی مرکزی را به چرخش در می آورد و بازوی تراشنده و لوله مکش را به حرکت در می آورد.در اثر فشار هیدرواستاتیک ، لجن به طور مساوی وارد دریچه مکش می شود که روی لوله مکش چیده شده است ، و سپس از تخلیه مرکزی عبور می کند.لوله لجن از طریق دریچه آستین چاه تخلیه لجن از استخر خارج می شود.میزان لجن تخلیه شده را می توان با بالا بردن سوپاپ آستین کنترل کرد.چربی روی سطح آب توسط دستگاه اسکیمر سرباره به لبه استخر بریده می شود ، و سپس توسط چنگک تراشنده در تخلیه تراشیده شده و از استخر خارج می شود.در حالی که مایع رویی از طریق صفحه سرریز خروجی آب مثلثی از طریق خروجی آب تخلیه می شود.
مولفه های
|
پارامتر / مدل عرض استخر Φ (متر) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| عمق استخر عمیق H (متر) | 3.5 ～ 4.5 (با توجه به نیاز کاربر) | |||||||||
| عمق آب استخر H2 (متر) | 3.0 ～ 4.0 (با توجه به نیاز کاربر) | |||||||||
| دور خط V (m ／ min) | 2.2 ~ 1.8 | |||||||||
| ابعاد چرخ پیاده روی (میلی متر) | 400x120 | 420 در 150 | ||||||||
| قدرت موتور N (KW) | 0.37 | 0.55 | 0.75 | |||||||
| اندازه نصب (میلی متر) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | با توجه به نیاز کاربر | |||||||||
| H3 | با توجه به نیاز کاربر | |||||||||
| ال | با توجه به نیاز کاربر | |||||||||
| دور چرخ فشار P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| بار عمودی سکوی مرکزی P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| بار مرکزی بار مرکزی P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
کاربرد
دستگاه مکش لوله تک محرک درایو نوع ZCX برای مخازن رسوبی بزرگ و متوسط با آب مصرفی محیطی ، تخلیه آب محیطی و تخلیه لجن مرکزی مناسب است.عمدتا برای مکش و تخلیه مخازن رسوبی ثانویه تصفیه خانه های فاضلاب شهری استفاده می شود.
ویژگی های اصلی
1. گودالهای ورودی و خروجی در اطراف مخزن رسوب با مقاطع جانبی طراحی شده اند تا از توزیع و خروج یکنواخت آب در اطراف مخزن رسوب اطمینان حاصل شود.
2. دستگاه رانندگی ترکیبی از گیربکس دنده مارپیچ و گیربکس کرم را برای اطمینان از گشتاور و سرعت خروجی اتخاذ می کند و اثر انتقال زیاد است.کاهنده مجهز به یک دستگاه محافظ گشتاور بیش از حد است که در کار ایمن و قابل اعتماد است.
3. هنگام φ≤40m ، از نی یک طرفه و اگر φ> 40m ، از نی دو طرفه استفاده می شود.
4- لوله مکش لجن از یک لوله سوراخ افقی برای تخلیه لجن استفاده می کند که با جریان چگالی مخزن تداخل ایجاد نمی کند و ثبات آب را تضمین می کند.
5. مکش لجن بر روی لوله مکش لجن به شکل مخروطی به طور منحصر به فرد طراحی شده و گام متغیر سوراخ را از داخل به خارج ، از کوچک به بزرگ ، برای اطمینان از مکش متعادل لجن در پایین کل حوضچه ، افزایش غلظت مکش لجن و صرفه جویی در قدرت جریان برگشتی لجن
6. دو روش اسکیمینگ وجود دارد: اسکیمینگ بشقابی و چربی گیری لوله ای (روش اول معمولاً استفاده می شود).
7. عملکرد تجهیزات آسان است ، و عملکرد تجهیزات را می توان مستقیماً به صورت محلی/از راه دور کنترل کرد.
پارامترهای اصلی و نمودار اندازه نصب
نمودار کلی و نصب
1. پل کار 2. دستگاه رانندگی تیرچه انتهایی 3. صفحه سرریز خروجی آب 4. قیف سرباره 5. چنگک تراشنده 6. صفحه اسکیمر سرباره 7. سیلندر تثبیت کننده 8. پشتیبانی و جمع کننده جریان 9. سیستم خراش گل 10. خرپا 11. زباله منگنه 12. برس تمیز کننده سینک

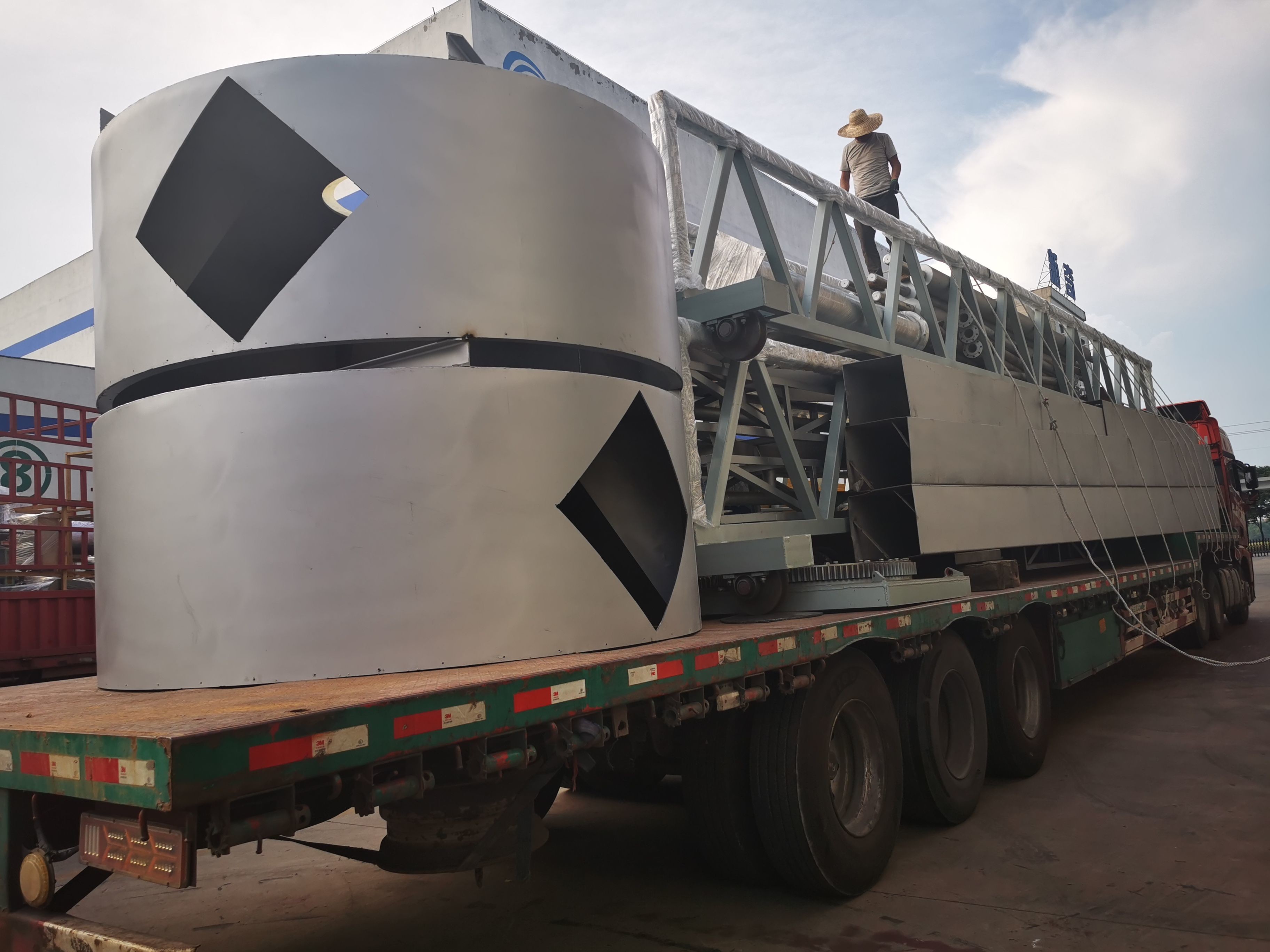

بسته بندی و تحویل
1. بسته بندی ضد آب با استاندارد صادرات بین المللی ظرف 20 فوت ، 40 فوت ، 40 اسب بخار.تجهیزات ، موتور الکتریکی و کابینت برق در جعبه چوبی یا جعبه آهنی بسته بندی می شوند.سایر تجهیزات توسط پارچه پلاستیکی Color-Stripes بسته بندی می شوند.
2. اندازه ماشین آلات گیاه به طور معمول بزرگ است ، بنابراین ما از پارچه ضد آب برای بسته بندی همه آنها استفاده می کنیم.موتور ، جعبه دنده یا سایر قطعاتی که به راحتی آسیب می بینند ، آنها را در جعبه قرار می دهیم.ما یک واحد حمل و نقل حرفه ای داریم ، آنها تمام تلاش خود را می کنند تا مقدار ظرف شما را ذخیره کنند.
چرا ما را انتخاب کنید؟
1 لنگدای دارای بیش از 10 سال تجربه در تصفیه فاضلاب و لجن.
2. معرفی می کنیم آلمانی فناوری ، بنابراین محصول ما است بسیار بهتر از سایر تولیدکنندگان چینی
3. ما فقط از بهترین قطعات از بهترین تامین کننده استفاده می کنیم.
4. ما مرکز تحقیق و توسعه خود و سیستم تولید کامل خود را داریم.
