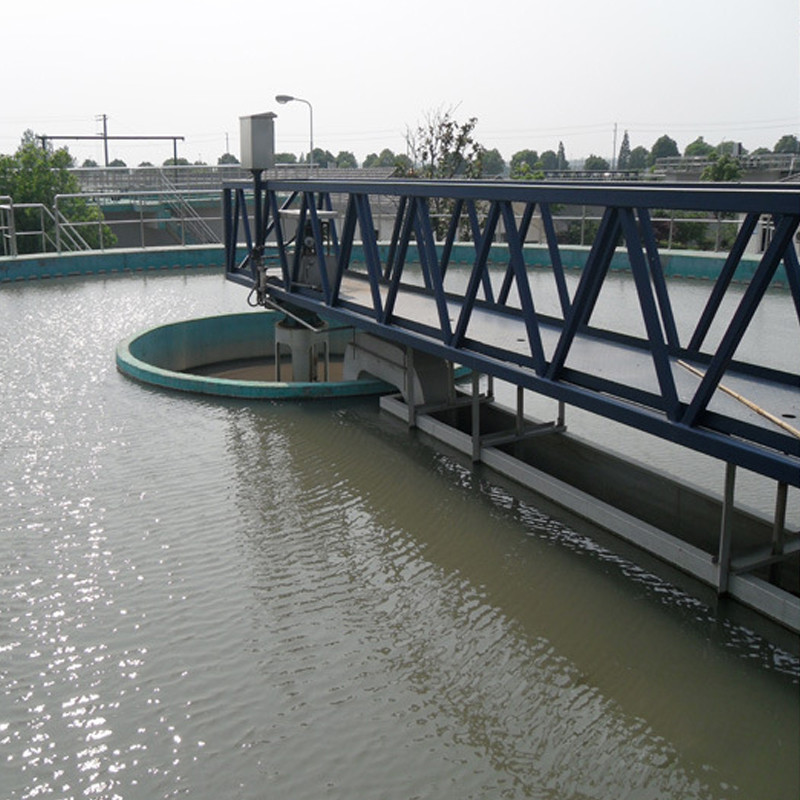

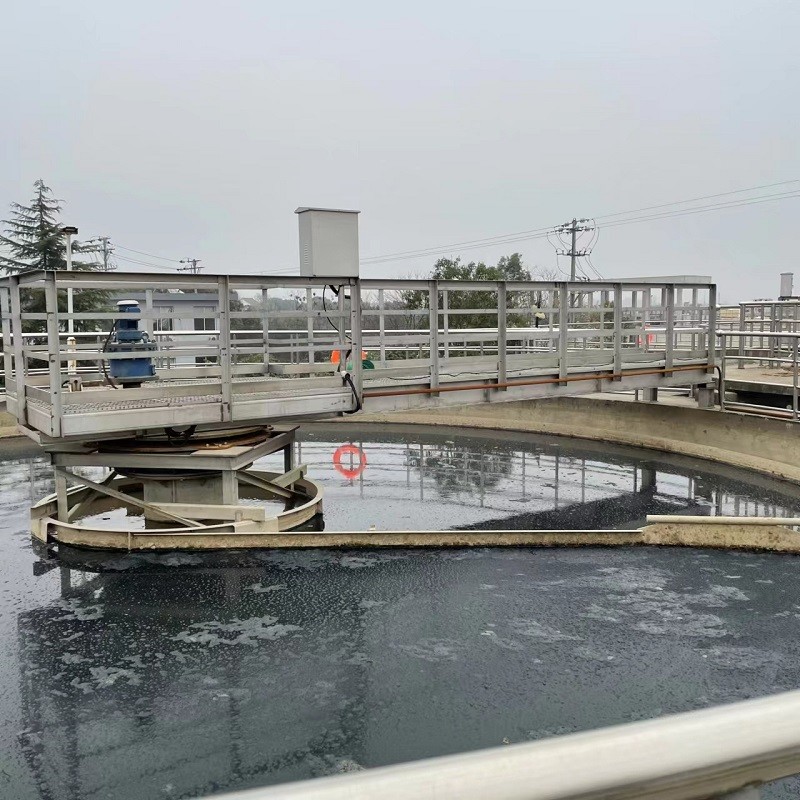

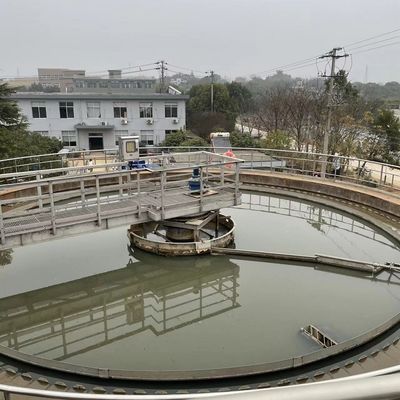

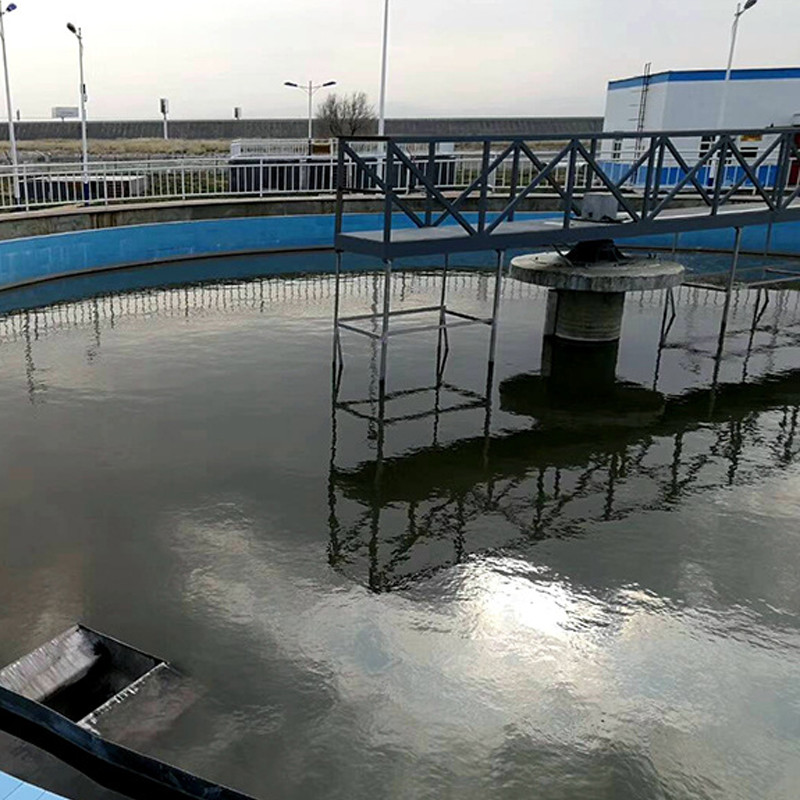

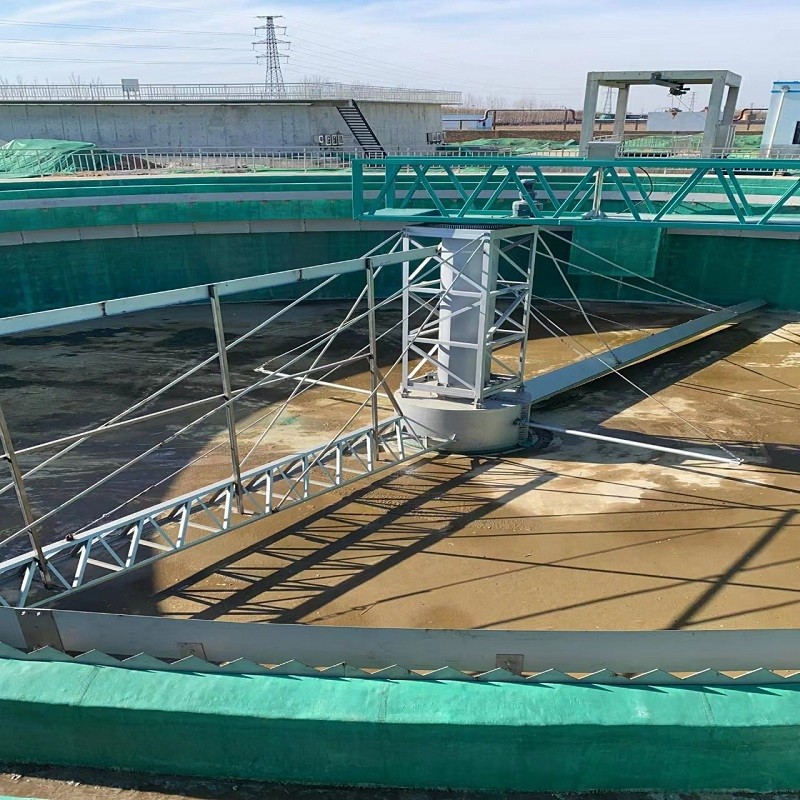

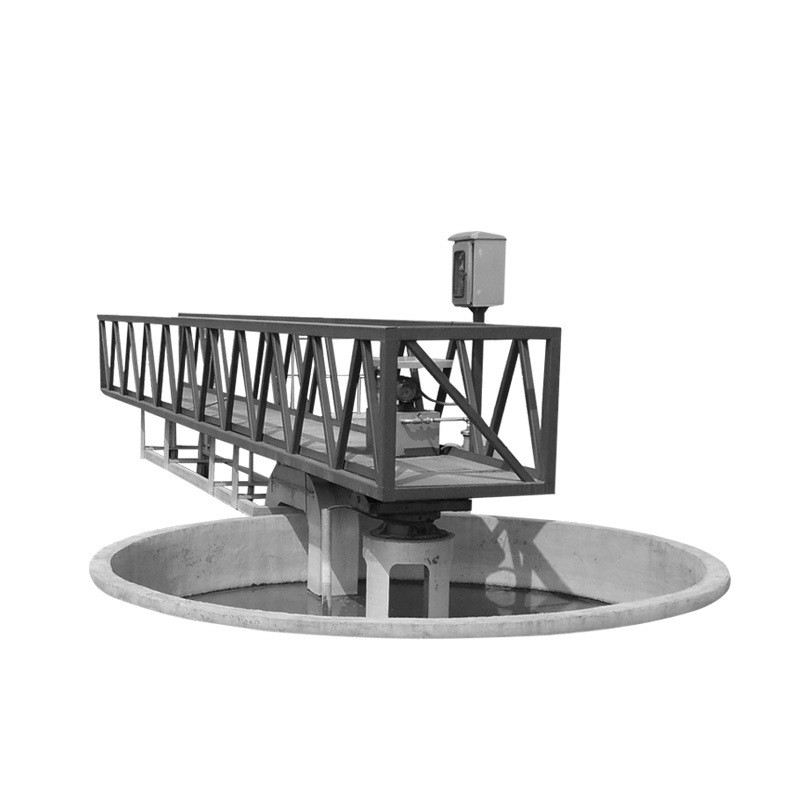

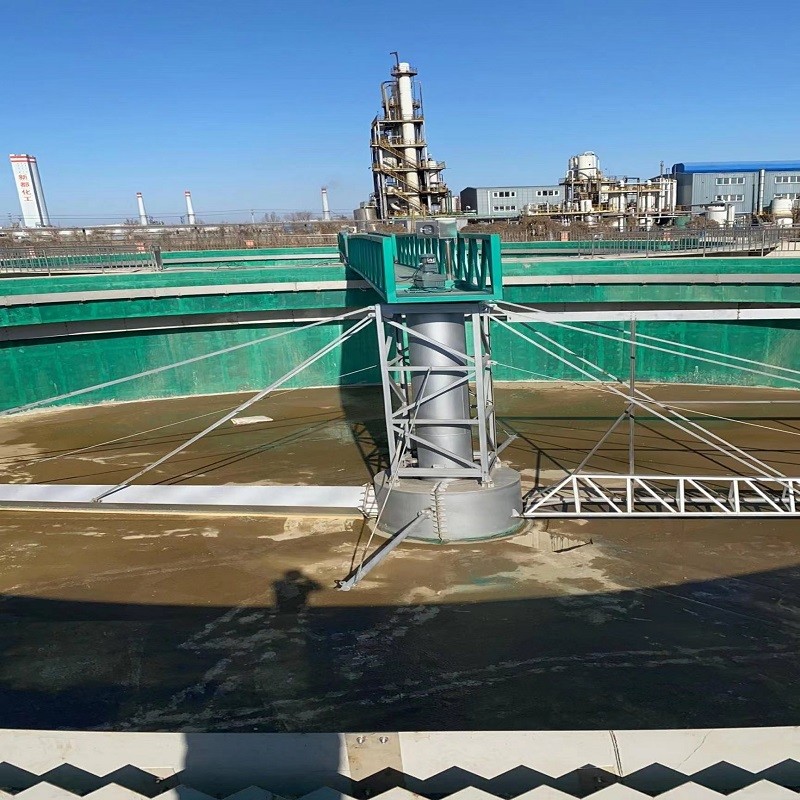

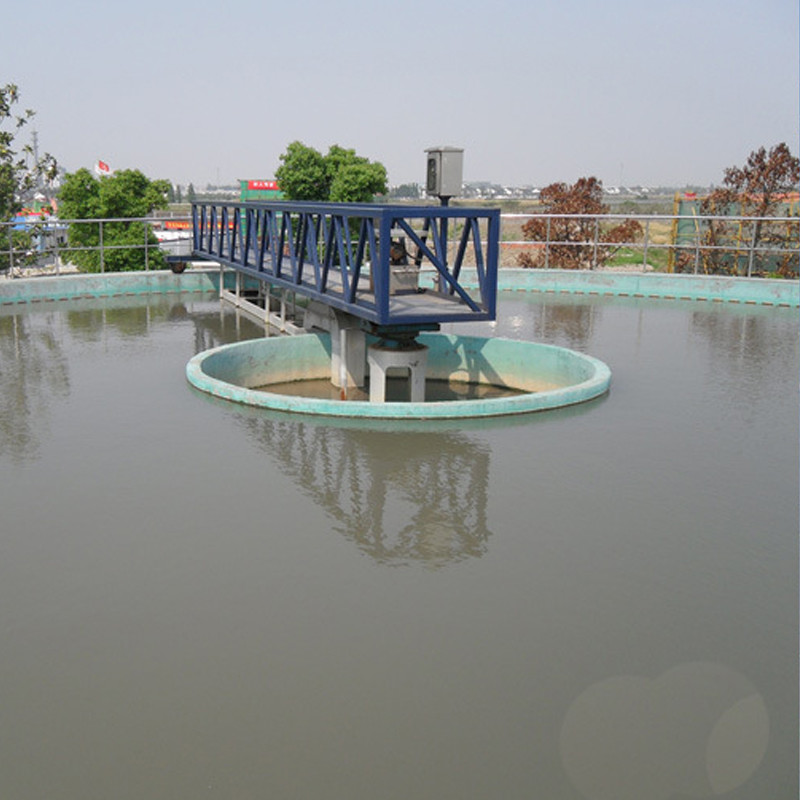

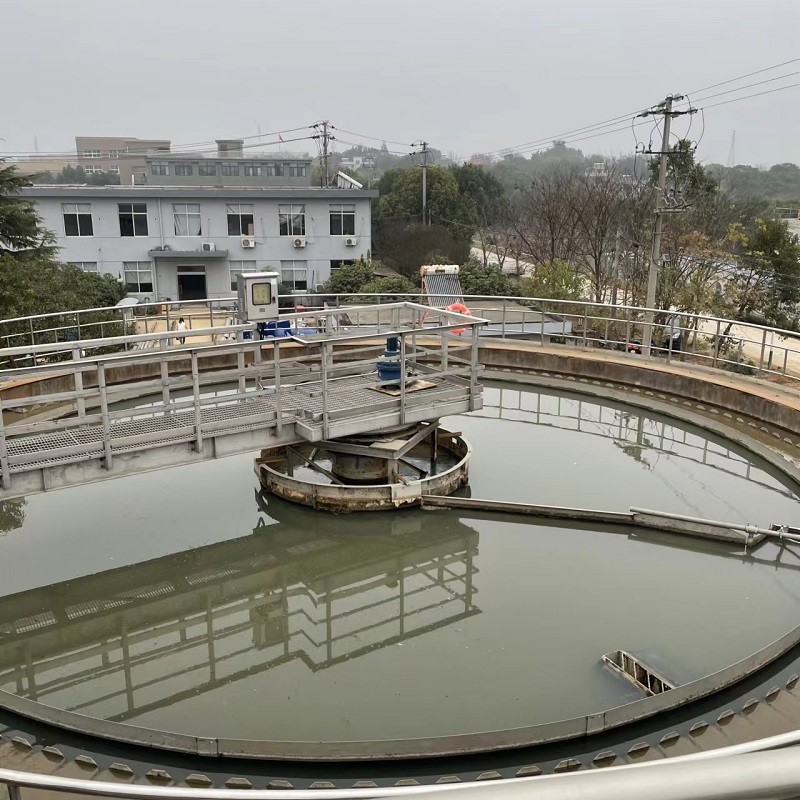

تجهیزات تصفیه لجن مخزن ته نشینی تولید کننده لجن خراش نیمه پل درایو محیطی فولاد ضد زنگ
کل دستگاه عمدتاً از نیم پل (کامل)، دستگاه محرک، تکیه گاه چرخشی مرکزی، بازوی متحرک، خراش گل، دستگاه اسکیمینگ، سرریز آب و سایر سازه های فولادی تشکیل شده است.این تجهیزات به طور گسترده ای برای تراشیدن و حذف لجن از مخازن رسوب دهی با جریان شعاعی بزرگ و متوسط استفاده می شود.این سازه تکیه گاه مرکزی، گیربکس محیطی و دستگاه حذف کف است.
در عین حال، این تجهیزات همچنین یک تجهیزات تخلیه لجن ایده آل با اثر صرفه جویی قابل توجه در انرژی و نگهداری راحت روزانه است.
اصل کار
خراشنده گل محرک نیمه پل: فاضلاب پس از انتشار در سیلندر انحراف به طور یکنواخت از لوله ورودی در مرکز استخر به سمت حاشیه به صورت شعاعی خارج می شود.لجن معلق پس از ته نشینی در کف استخر رسوب می کند.مایع رویی از طریق صفحه سرریز سرریز از مخزن تخلیه می شود و لجن از حاشیه استخر به مخزن لجن مرکزی از طریق صفحه اسکراپر خراشیده می شود.لجن از استخر از طریق لوله تخلیه لجن بسته به فشار آب در استخر تخلیه می شود.
ویژگی های محصول
1. ظرفیت پردازش بزرگ می تواند فضای کف را ذخیره کند.
2. تجهیزات فقط به یک موتور نیاز دارند که باعث صرفه جویی در مصرف انرژی و برق می شود.
3. غلظت لجن قابل تراشیدن زیاد است و اثر تخلیه لجن خوب است.
4. اسکراپر دارای ساختار ساده، عملیات ایمن و قابل اعتماد و نگهداری راحت است.
5. سازگاری خوب، آسان برای تحقق کنترل کامل خودکار.
توضیحات سفارش
1. لطفاً مشخص کنید که چه زمانی دستگاه اسکیمینگ، صفحه سرریز خروجی، بافل کف و مخزن خروجی مورد نیاز است.
2. مواد تجهیزات، ضد خوردگی، موتور و نیازهای کاهنده را نشان دهید.
3. لطفا در هنگام سفارش نقشه مراحل مهندسی عمران استخر را ارائه و ابعاد دقیق را ذکر نمایید.
پارامتر
| شماره مدل / پارامترها | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| قطر استخر Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| عمق استخر عمیق H(m) | 3.5 الی 4.5 (با توجه به نیاز کاربر) | |||||||||
| عمق آب کنار استخر H2(m) | 3.0 ~ 4.0 (با توجه به نیاز کاربر) | |||||||||
| سرعت حول خط v(m／min) | 2.0 ~ 3.0 | |||||||||
| ابعاد چرخ راه رفتن (میلی متر) | Φ400x120 | Φ120x450 | ||||||||
| قدرت موتور N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| اندازه نصب (میلی متر) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | با توجه به نیاز کاربر | |||||||||
| H3 | با توجه به نیاز کاربر | |||||||||
| L | با توجه به نیاز کاربر | |||||||||
| فشار دور چرخ P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| بار عمودی سکوی مرکزی P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| بار مرکزی بار مرکزی P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
|
