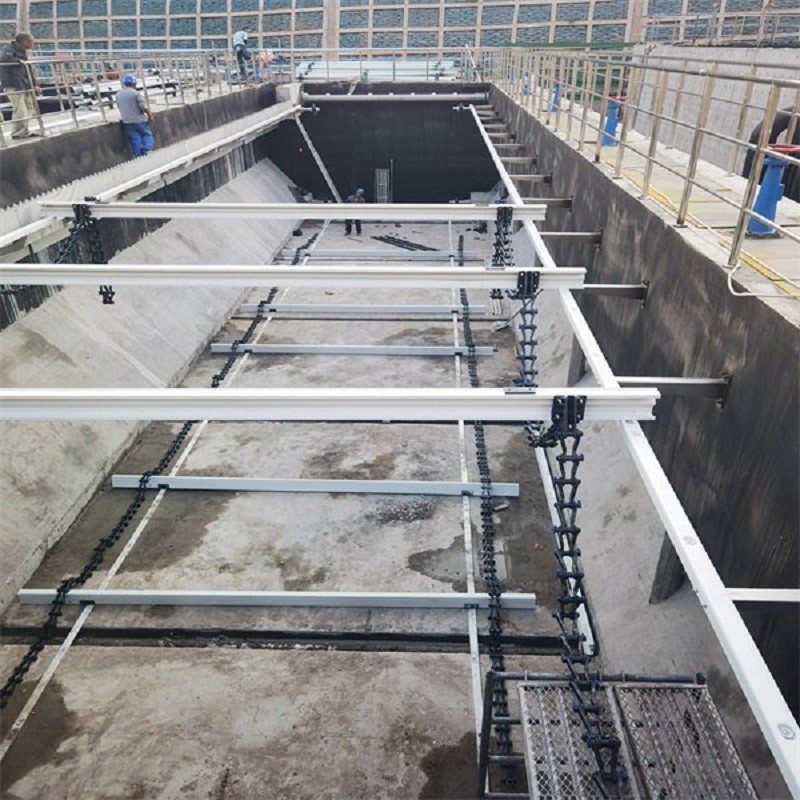

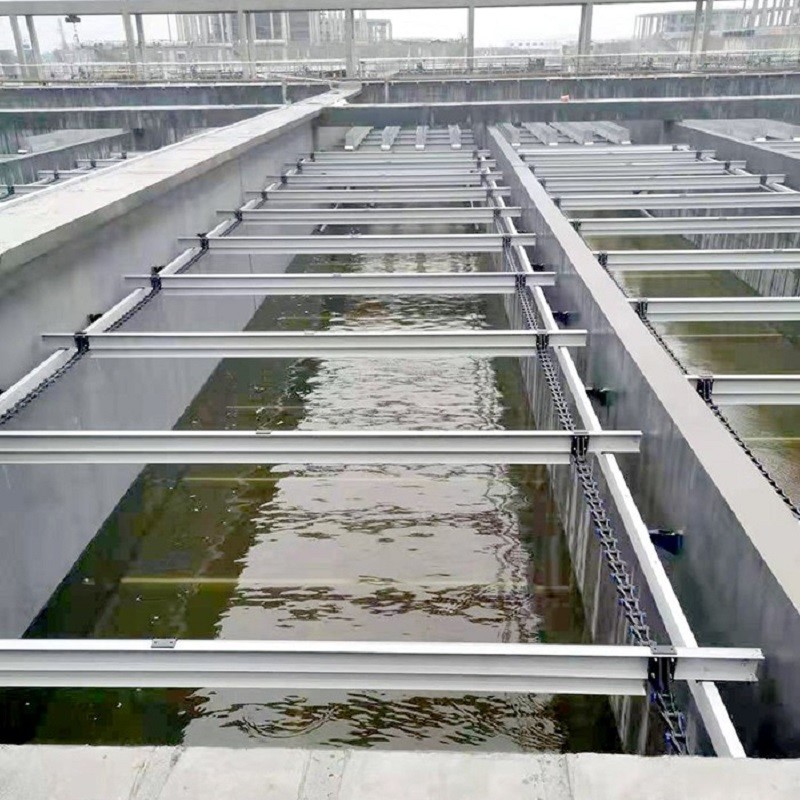

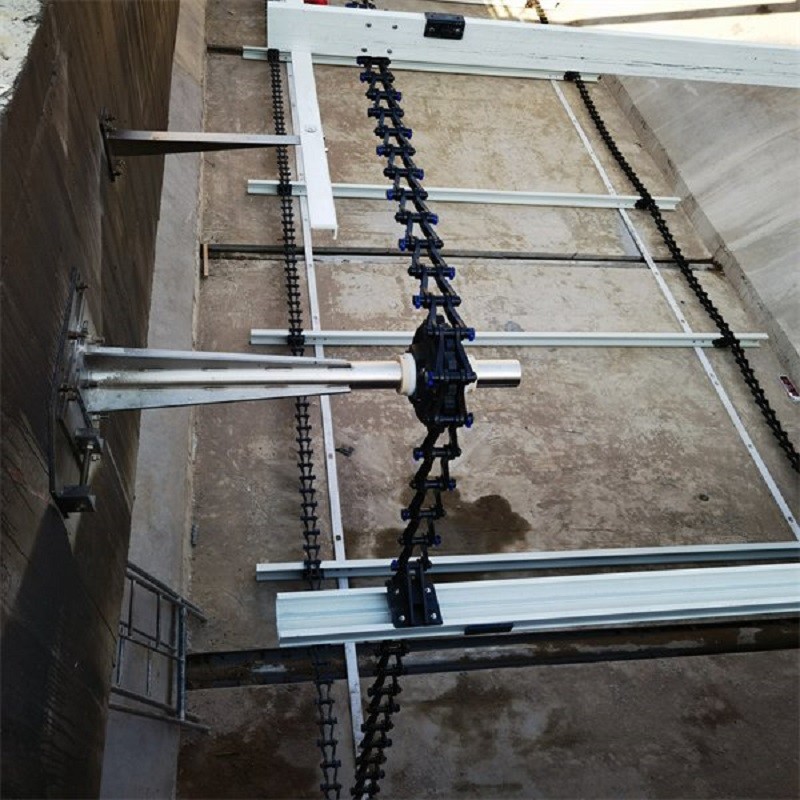

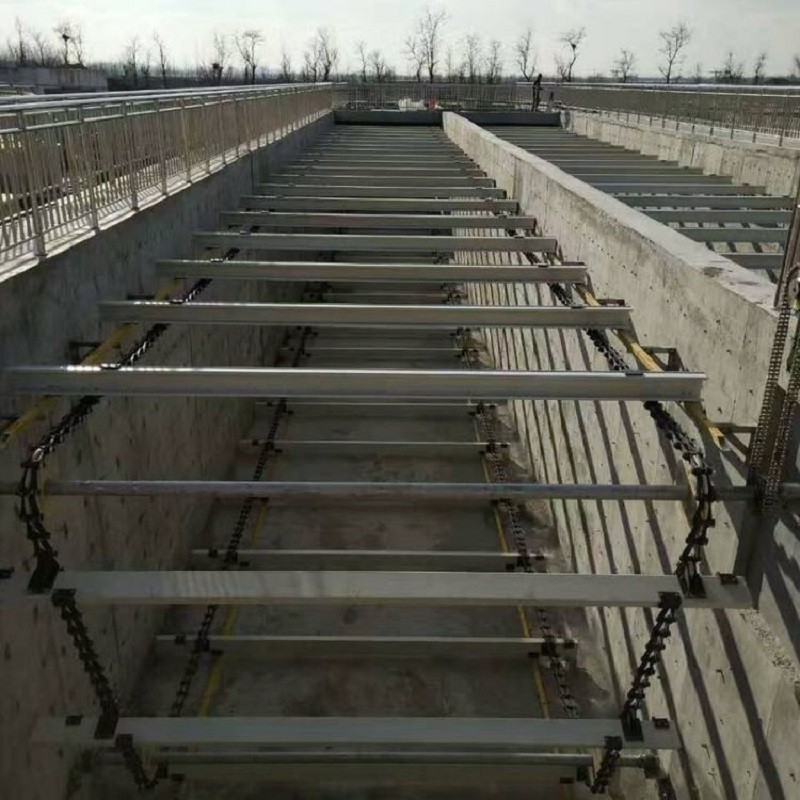

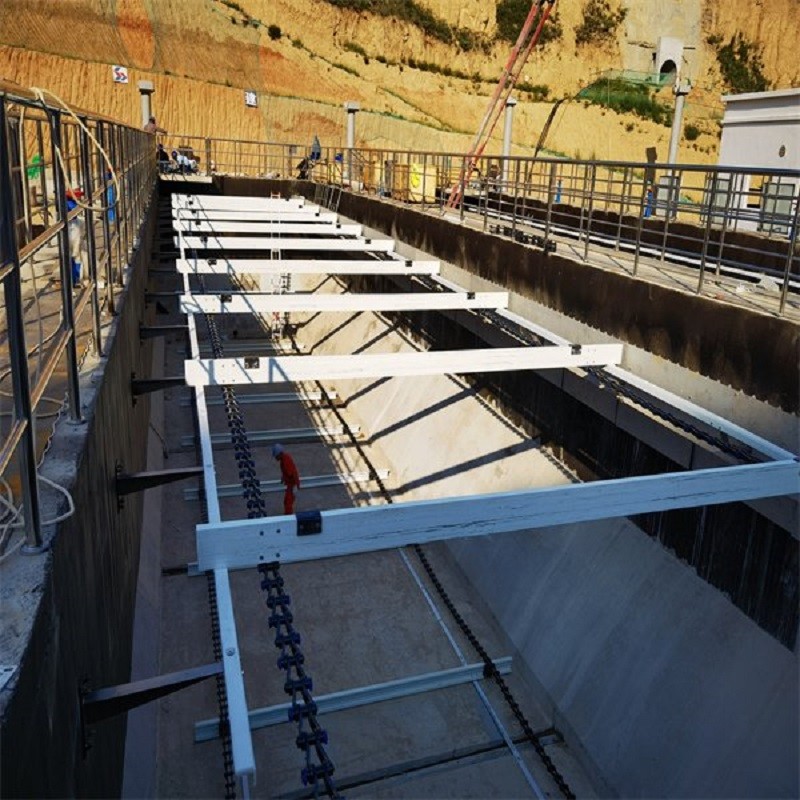

تولید کننده لجن خراش زنجیر لجن زنجیر لجن گیر لجن خراش صفحه زنجیره ای مخزن رسوب لجن
لجن خراش زنجیری از تجهیزات لجن گیر از نوع تعلیقی است که برای تخلیه لجن از مخزن ته نشینی اولیه دایره ای، مخزن ته نشینی ثانویه و مخزن غلظت در پروژه های تصفیه آب مناسب می باشد.مخزن رسوب سازه بتنی یا فولادی است.کف مخزن کمی مخروطی است و مرکز کف مخزن یک سطل لجن است که با یک لوله لجن متصل است.پل کار از سازه بتنی یا فولادی است.این تجهیزات شامل بدنه استخر و پل کار نمی شود.کاربر می تواند به تنهایی مشکل را حل کند.
اصل کار
اسکم اسکراپر کف روی سطح مایع را از مرکز استخر به سمت حاشیه استخر می ریزد و آن را در ناحیه سرباره خراش نوع لولا جمع می کند.تفاله جمع‌آوری‌شده در اطراف استخر با دستگاه میزبان به سمت سطل اسکیمینگ حرکت می‌کند و از طریق لولای خراشنده سرباره به سطل اسکیمینگ خراشیده می‌شود و به بیرون از استخر تخلیه می‌شود.
ترکیب محصول

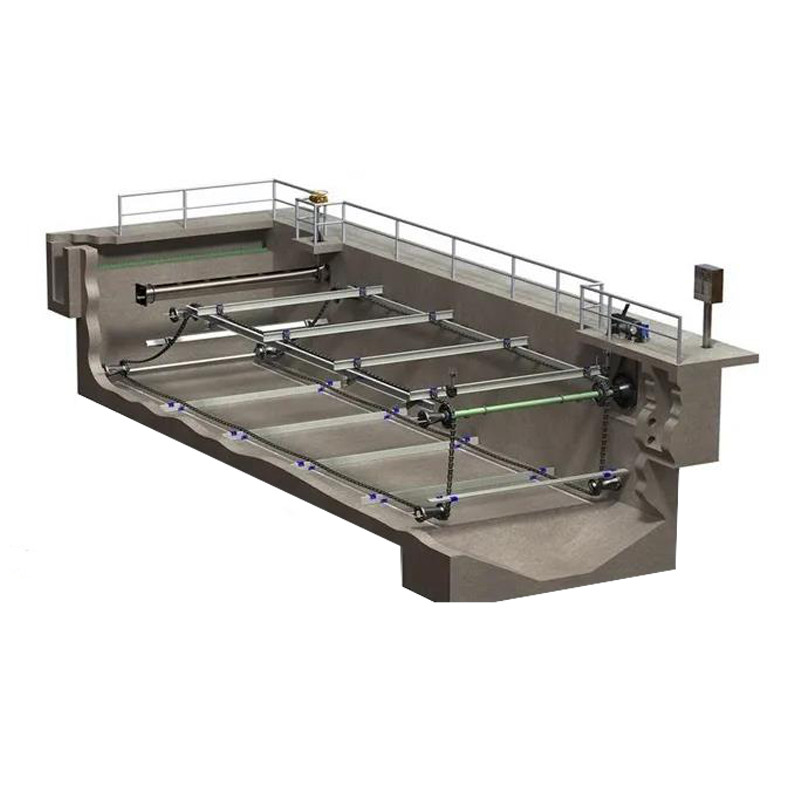

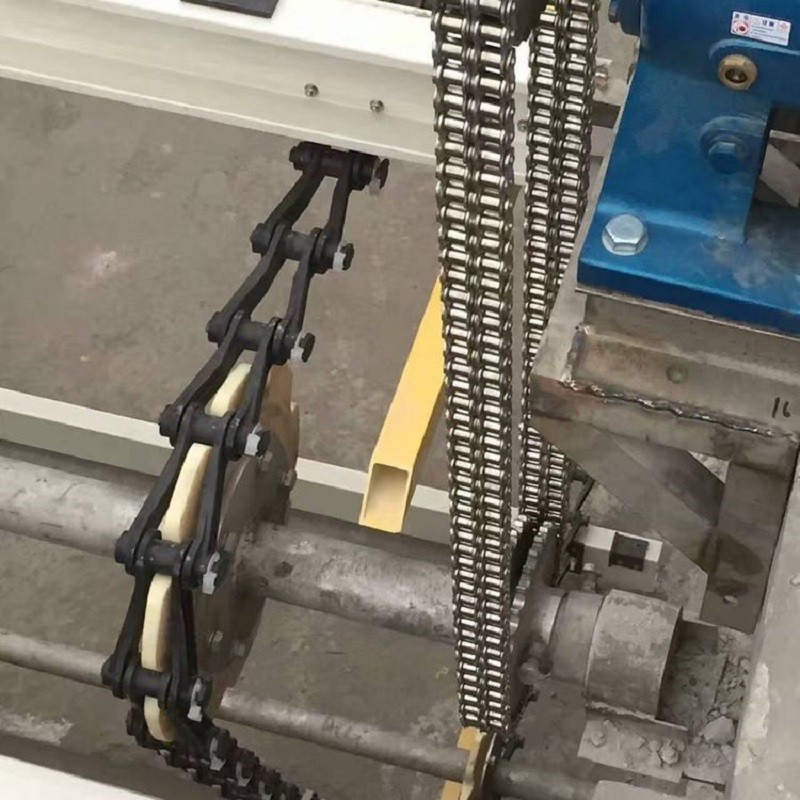

خراشنده گل نوع صفحه زنجیره ای عمدتاً از مکانیزم محرک، پرتو اصلی، تکیه گاه چرخشی مرکزی، سیلندر راهنما، سیستم خراش دادن گل، سطل سرباره و مکانیسم شستشو، خراش دهنده سرباره مفصلی، صفحه سرباره سرباره، سطل مثلثی سرباره سرباره، سطل خروجی پلاک آب تشکیل شده است. ، بافل زباله، جعبه کنترل و سایر اجزاء.
پارامتر
| شماره مدل / پارامترها | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| قطر استخر Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| عمق استخر عمیق H(m) | 3.5 الی 4.5 (با توجه به نیاز کاربر) | |||||||||
| عمق آب کنار استخر H2(m) | 3.0 ~ 4.0 (با توجه به نیاز کاربر) | |||||||||
| سرعت حول خط v(m／min) | 2.0 ~ 3.0 | |||||||||
| ابعاد چرخ راه رفتن (میلی متر) | Φ400x120 | Φ120x450 | ||||||||
| قدرت موتور N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| اندازه نصب (میلی متر) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | با توجه به نیاز کاربر | |||||||||
| H3 | با توجه به نیاز کاربر | |||||||||
| L | با توجه به نیاز کاربر | |||||||||
| فشار دور چرخ P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| بار عمودی سکوی مرکزی P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| بار مرکزی بار مرکزی P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
