تجهیزات تصفیه فاضلاب تولید کننده پاک کننده توری توری هارو دندان دوار فولاد ضد زنگ

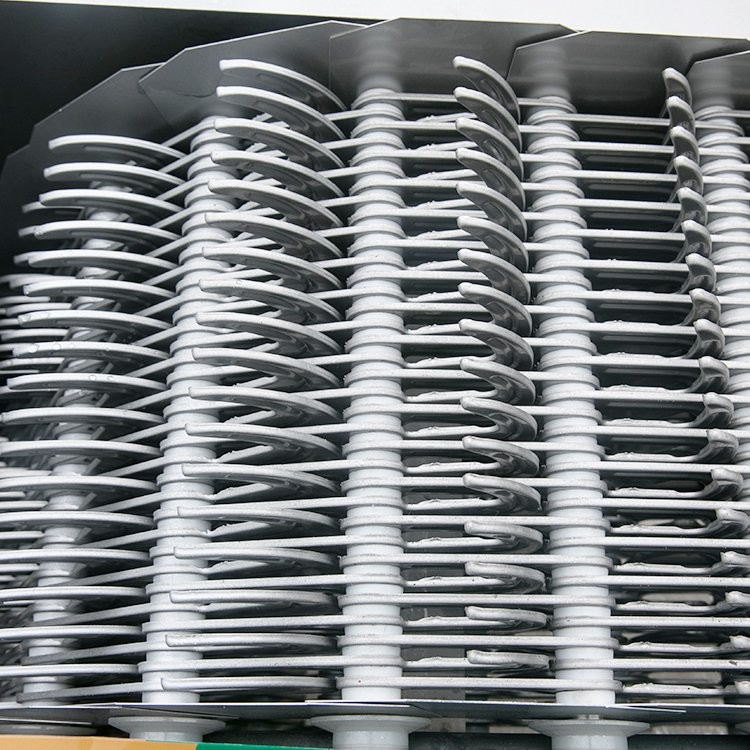

توری مکانیکی چرخشی نوعی توری است که به طور مداوم و خودکار تمیز می شود.این از بسیاری از قطعات چرخ دنده چنگکی یکسان تشکیل شده است که به صورت پلکانی و موازی در یک گروه از زنجیره های چرخ دنده چنگکی بسته مونتاژ می شوند.با حرکت توسط موتور و کاهنده، از میان گروهی از چرخ‌ها و زنجیرهای شیاردار عبور می‌کند و شامل حرکت دایره‌ای مداوم از بالا به پایین برای رسیدن به هدف حذف مداوم مشبک است.
کاربرد
1. مورد استفاده در کاغذسازی، کشتار، چرم، قندسازی، شراب سازی، فرآوری مواد غذایی، نساجی، چاپ و رنگرزی، پتروشیمی و سایر صنایع، در تصفیه فاضلاب، مواد جامد معلق، جامدات شناور، رسوبات و سایر مواد جامد حذف می شوند.
2. مواد مفید مانند الیاف بازیافتی و قلوه سنگ مورد استفاده در کاغذ سازی، الکل، نشاسته، فرآوری مواد غذایی و سایر صنایع.
3. برای جایگزینی مخزن ته نشینی اولیه در تصفیه فاضلاب شهری استفاده می شود.
مزایای عملکرد
1. درجه بالایی از اتوماسیون، راندمان جداسازی بالا، مصرف برق کم، بدون سر و صدا، مقاومت در برابر خوردگی خوب.
2. می تواند عملکرد مداوم و پایدار را تحت شرایط بدون مراقبت تضمین کند.دستگاه حفاظت ایمنی اضافه بار تنظیم شده است تا به طور خودکار تجهیزات را در صورت خرابی متوقف کند تا از بارگذاری بیش از حد تجهیزات جلوگیری شود.
3. تجهیزات می توانند فاصله عملیات تجهیزات را با توجه به نیازهای کاربر برای دستیابی به عملیات دوره ای تنظیم کنند.می توان آن را به طور خودکار با توجه به اختلاف سطح مایع بین جلو و عقب شبکه کنترل کرد.همچنین دارای عملکرد کنترل دستی برای تسهیل تعمیر و نگهداری است.کاربران می توانند به دلخواه با توجه به نیازهای کاری مختلف انتخاب کنند.
4. با توجه به طراحی ساختار معقول تجهیزات، دارای توانایی خود تصفیه قوی در هنگام کار کردن تجهیزات است و مسدود نخواهد شد، بنابراین حجم کار تعمیر و نگهداری روزانه کم است.
اصل کار
هنگامی که زنجیر قلاب به قسمت بالایی و پشتی تجهیزات منتقل می شود، به دلیل نقش هدایت کننده چرخ زنجیر و ریل منحنی، می توان ردیف های قلاب موازی را جابجا کرد، به طوری که خاک جامد می تواند توسط آن به شیار سرباره بیفتد. وزن خودهنگامی که به طور تمیز از بین می رود، این نوع شبکه به راحتی می تواند خاک را به کانال پشت شبکه بیاورد.
مولفه های
| شماره مدل/پارامترها | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| عرض دستگاه B(mm) | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| عرض کانال B1 (mm) | B+100 | ||||||||||||||
| عرض دروازه موثر B2 (mm) | B-157 | ||||||||||||||
| فاصله پیچ پایه B3 (mm) | B+200 | ||||||||||||||
| عرض کل تجهیزات B4 (mm) | B+350 | ||||||||||||||
|
ترخیص دندان راک ب (میلی متر) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10<b≤50 | ||||||||||||||
| زاویه نصب α(°) | 60 تا 85 | ||||||||||||||
| عمق کانال H(mm) | 800 تا 12000 | ||||||||||||||
| تغییر مسیر به ارتفاع سکوی H1 (mm) | 600 تا 1200 | ||||||||||||||
| ارتفاع کل تجهیزات H2 (mm) | H+H1+1500 | ||||||||||||||
|
ارتفاع قاب جعبه عقب H3 (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~ 1100 | ||||||||||||||
|
Rake tooth running speed v (m/min) |
≈2.1 | ||||||||||||||
| قدرت موتور N(kW) | 0.55 ~ 1.1 | 0.75 ~ 1.5 | 1.1 ~ 2.2 | 1.5 ~ 3.0 | |||||||||||
| از دست دادن سر (میلی متر) | ≤20 (بدون انسداد) | ||||||||||||||
| بار مهندسی عمران | P1 (KN) | 20 | 25 | ||||||||||||
| P2 (KN) | 8 | 10 | |||||||||||||
| ΔP(KN) | 1.5 | 2.0 | |||||||||||||

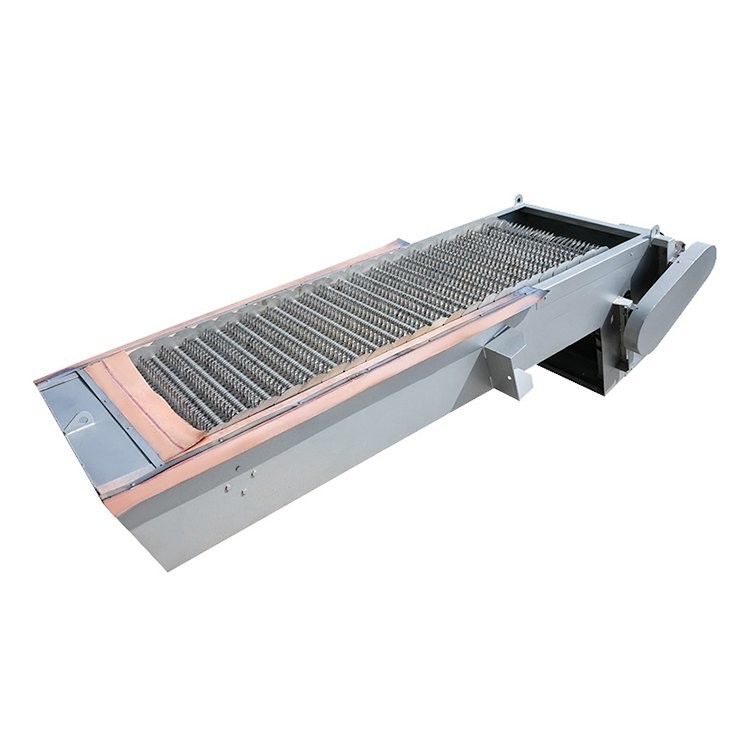

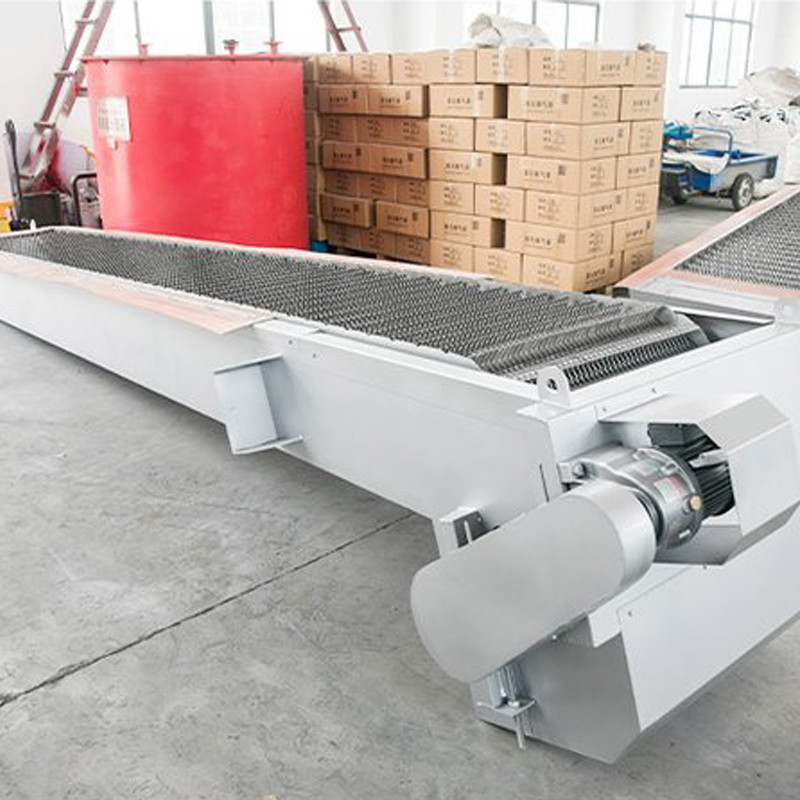

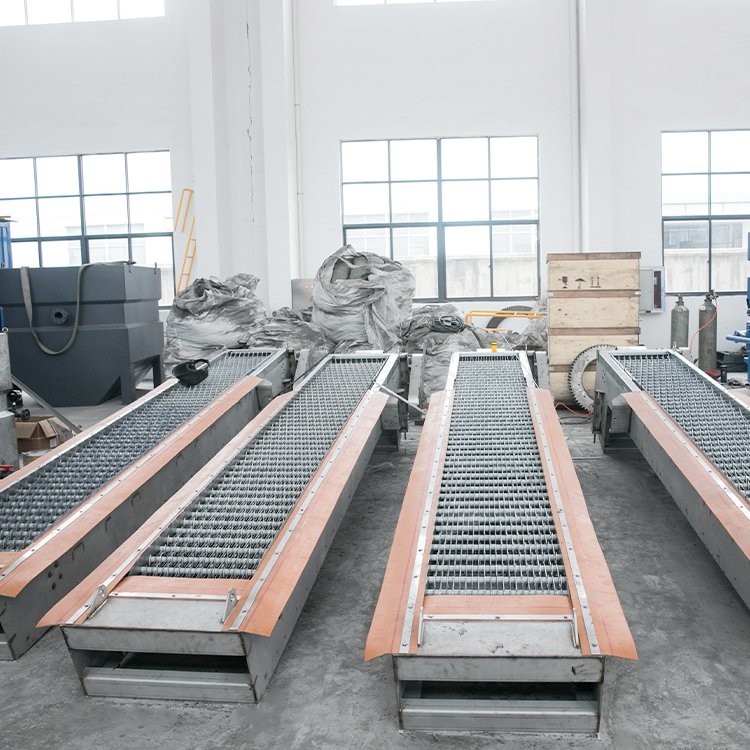

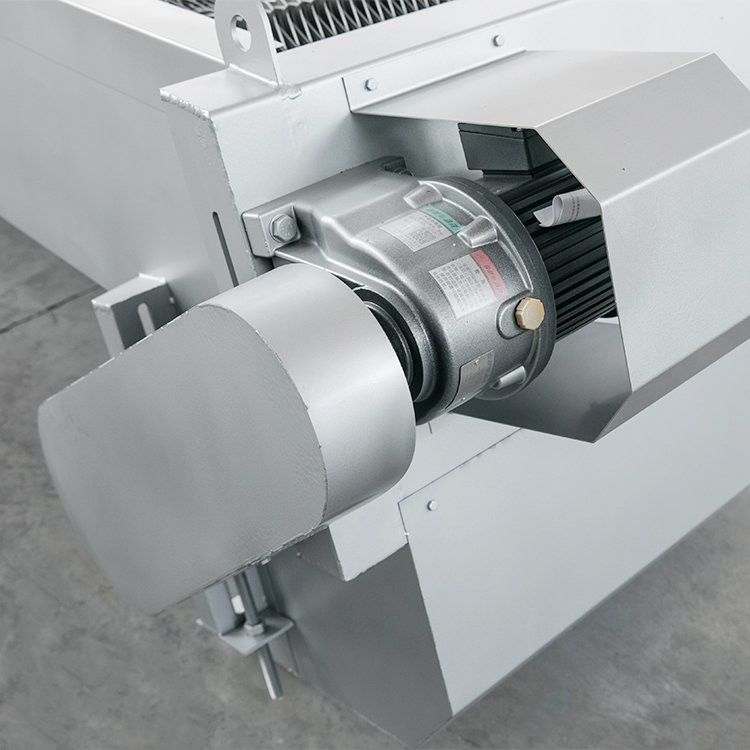

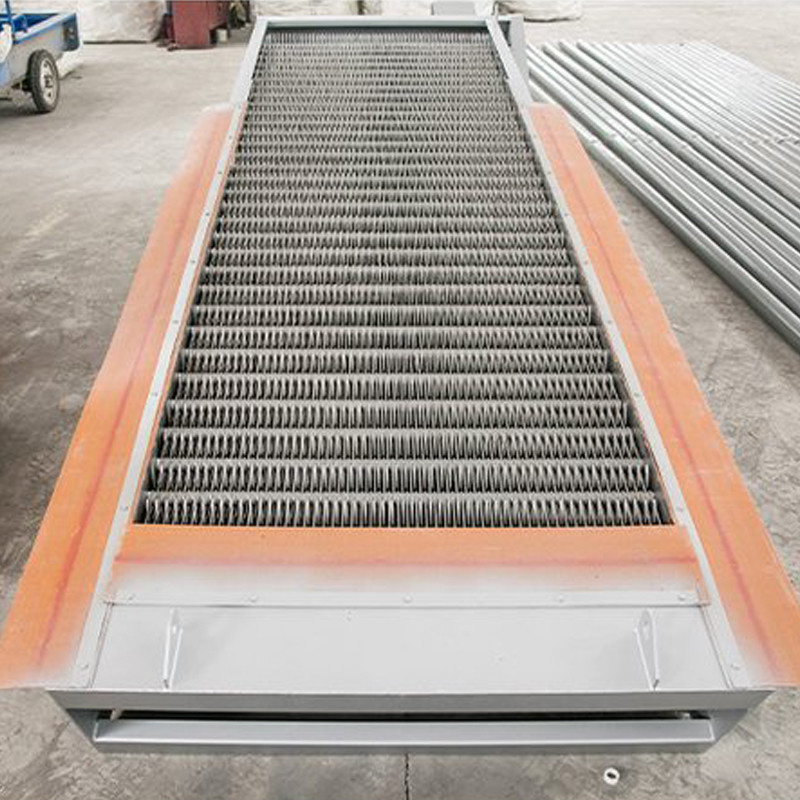

تصویر واقعی
