304 پل فولاد ضد زنگ دستگاه لجن خراش شناور هوا مخزن لجن خراش سازنده سازنده

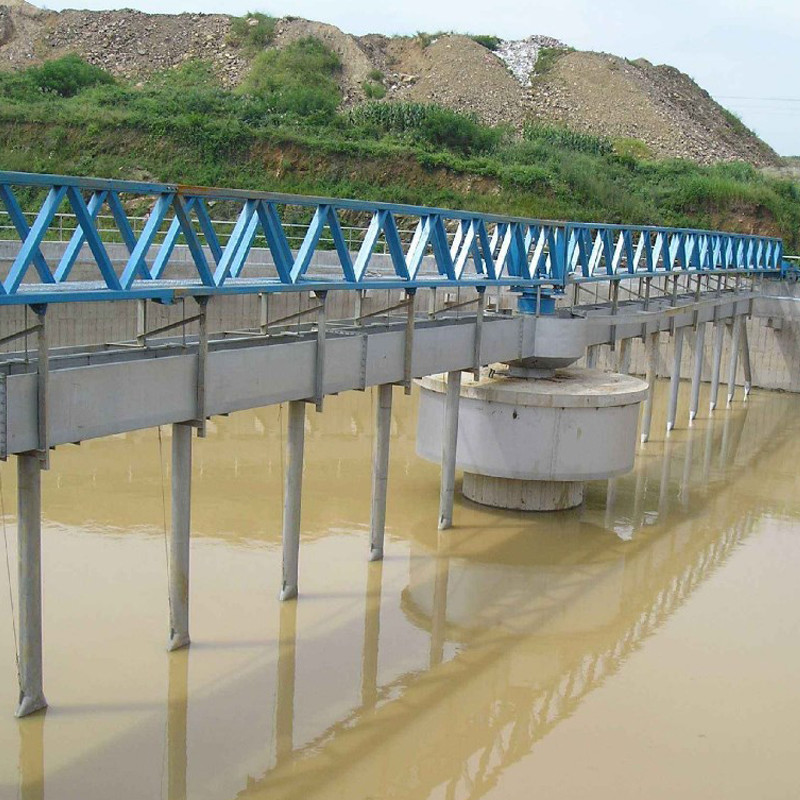

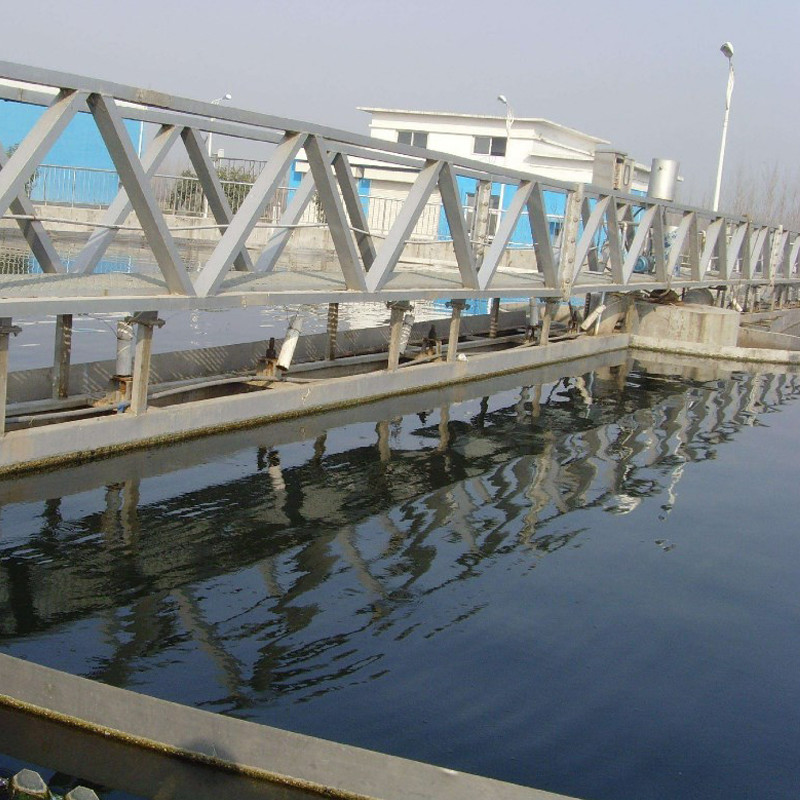

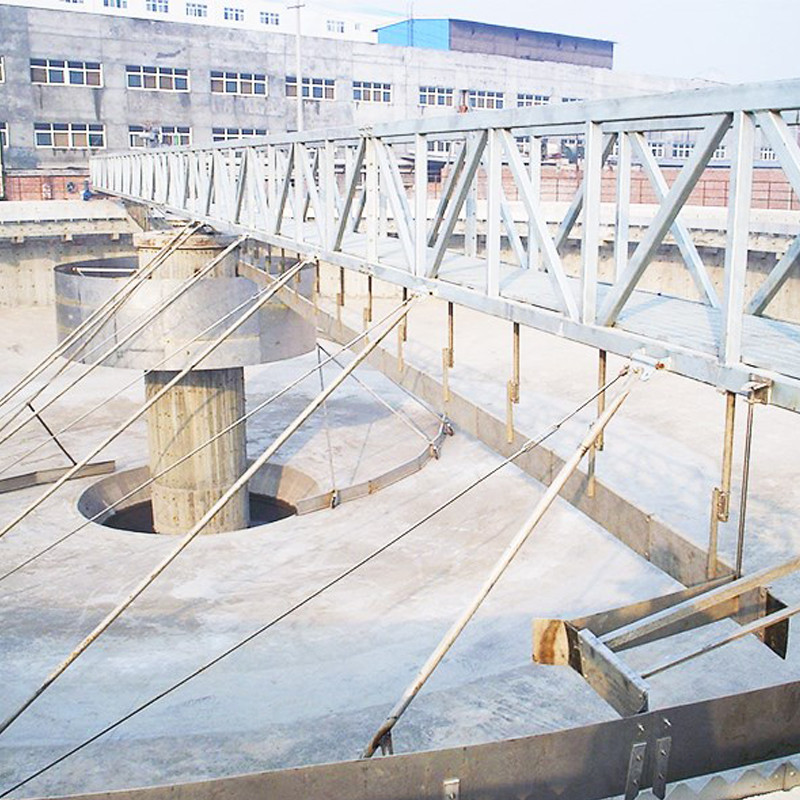

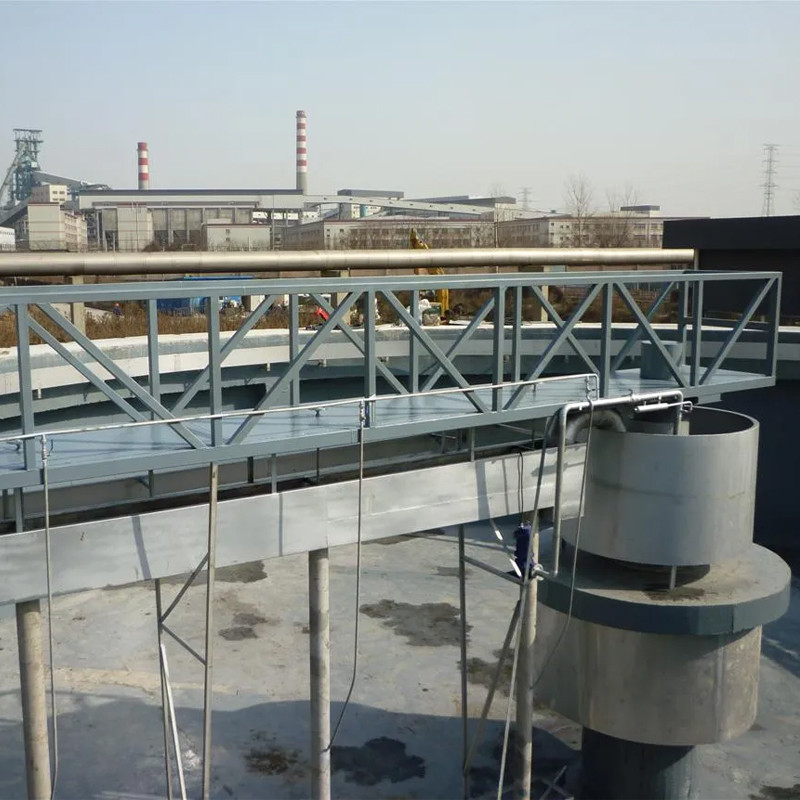

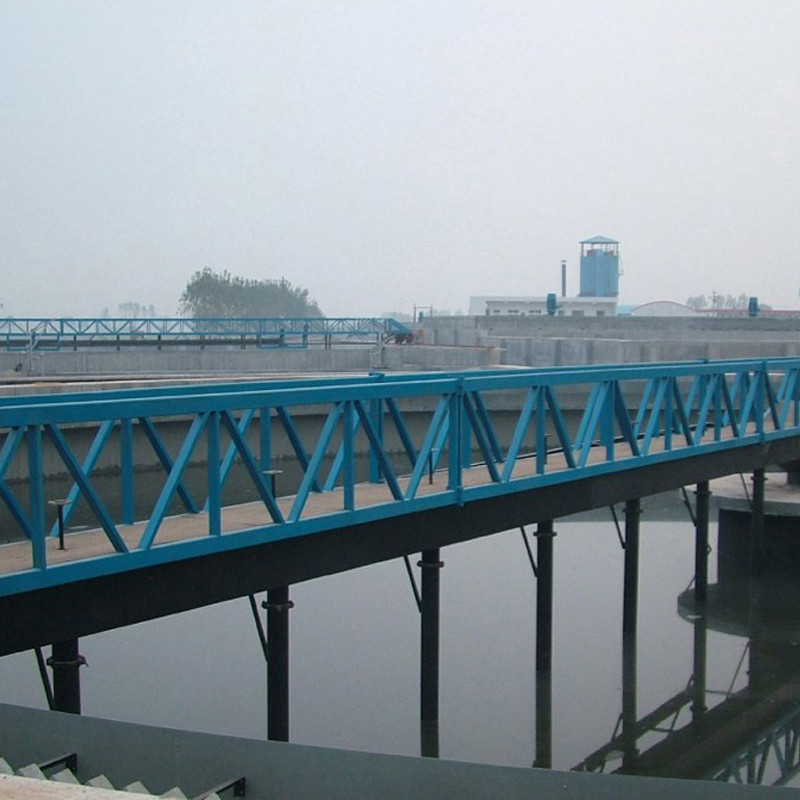

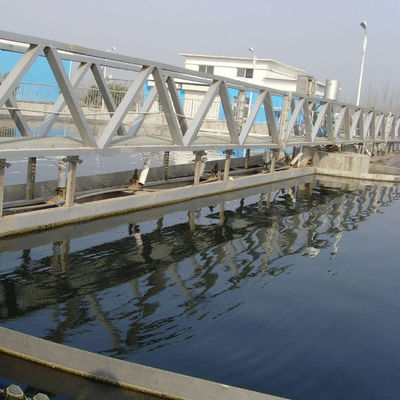

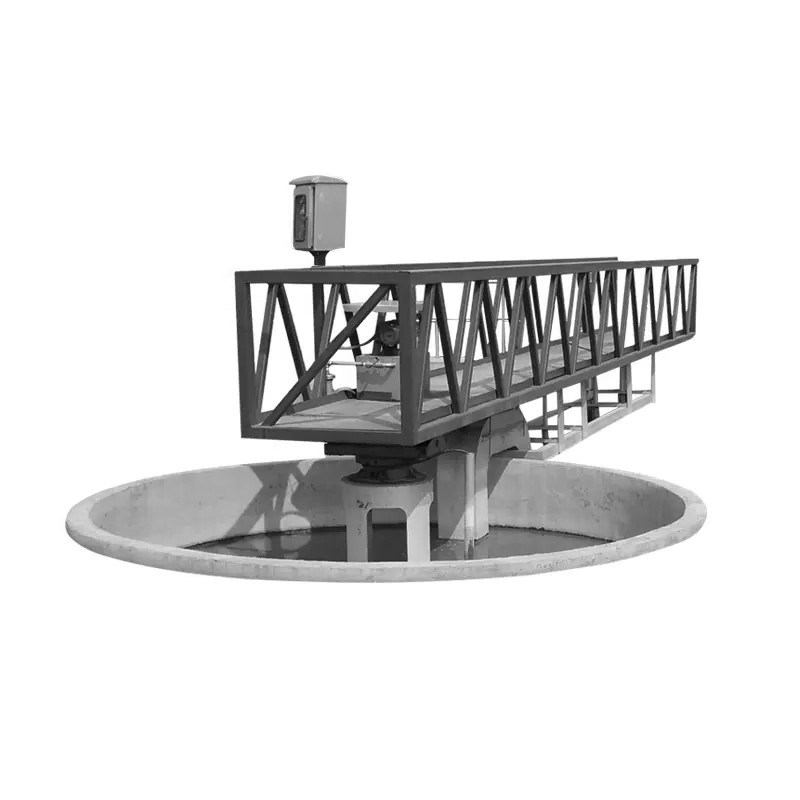

دستگاه مکش لجن محرک محیطی عمدتاً از پل کار (شامل راهرو و پله برقی)، دستگاه محرک، مخزن جمع آوری لجن، دستگاه مکش لجن، پمپ خلاء و سیستم آسیب سیفون، مکانیسم ثابت دوار، مجموعه اسکراپر، مکانیسم اسکیمینگ، مونتاژ سطل سرباره تشکیل شده است. ، برس تمیز کننده سرریز ، کابینت کنترل ، کلیه بست های اتصال ، قطعات یدکی و ...
اصل کار
دستگاه لجن کش محیطی و دستگاه مکنده لجن را توسط اسکراپر از طریق محرک کاهش سرعت و انتقال قطعه تعلیق خراشیده و به مخزن جمع آوری لجن مرکزی جمع می کند و توسط فشار یا پمپ هیدرواستاتیک لجن را از مخزن تخلیه می کند.ورودی آب میانی و تخلیه لجن اتخاذ می شود و زهکشی اطراف برای اطمینان از جریان یکنواخت آب اتخاذ می شود.تخلیه لجن خود مکش با اختلاف سطح مایع پذیرفته شده است و دستگاه خراش دادن و تخلیه کف و دستگاه حفاظت اضافه بار ارائه می شود.
ویژگی های محصول
1. پل کار ساختار خرپا را اتخاذ می کند که ساده، پایدار و بادوام است.
2. تعمیر و نگهداری ساده و راحت است و هزینه عملیات کم است.
3. گزینه های زیادی برای کاهش دهنده انتقال وجود دارد: شفت نصب شده، ساختار ساده و فشرده، تعمیر و نگهداری راحت.کاهنده چرخ پین سیکلوئیدی ارزان است و راندمان انتقال بالایی دارد.
4. با توجه به نیاز کاربر، سطح چرخ راه رفتن را می توان از چرخ لاستیکی مهندسی (پیکربندی استاندارد)، چرخ فولادی، چرخ نایلون و پلی اورتان ساخته شده است.
5. لجن خراش مارپیچی لگاریتمی با کارایی بالا، قابلیت اطمینان جمع آوری لجن را تضمین می کند.
6. اجزای الکتریکی از نوع فضای باز، ایمن و قابل اعتماد هستند و می توانند به صورت تصادفی و از راه دور کنترل شوند.
7. تجهیزات خراش دهنده گل محیطی را می توان با توجه به اندازه خاص کاربر تولید کرد.قطعات در تماس با آب ممکن است از فولاد ضد زنگ ساخته شوند.
کاربرد
خراش گل محرک محیطی را می توان به طور گسترده در پروژه های تصفیه فاضلاب در شهرها، صنایع شیمیایی، نساجی، متالورژی و سایر صنایع استفاده کرد.مدل کاربردی دارای مزایای ساختار معقول، راندمان بالا، بهره برداری و نگهداری راحت است و یک پروژه تصفیه فاضلاب ایده آل است.
پارامترهای محصول
|
پارامتر / مدل عرض استخر Φ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| عمق استخر عمیق H(m) | 3.5 الی 4.5 (با توجه به نیاز کاربر) | |||||||||
| عمق آب کنار استخر H2(m) | 3.0 ~ 4.0 (با توجه به نیاز کاربر) | |||||||||
| دور خط سرعت V (m／min) | 1.8 ~ 2.2 | |||||||||
| ابعاد چرخ راه رفتن (میلی متر) | 400x120 | 420x150 | ||||||||
| قدرت موتور N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| اندازه نصب (میلی متر) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | با توجه به نیاز کاربر | |||||||||
| H3 | با توجه به نیاز کاربر | |||||||||
| L | با توجه به نیاز کاربر | |||||||||
| فشار دور چرخ P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| بار عمودی سکوی مرکزی P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| بار مرکزی بار مرکزی P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
