لجن خراش مرکزی درایو کامل پل تولید کننده تجهیزات تصفیه فاضلاب با راندمان بالا
خراش دهنده گل مرکزی به طور گسترده برای خراش دادن لجن و تخلیه مخزن رسوب دهی با جریان شعاعی (دایره ای) با قطر عموماً بیش از 18 متر در کارخانه آب یا تصفیه خانه فاضلاب در پروژه تامین آب و زهکشی قابل استفاده است.دارای ساختار معقول، راندمان بالا، بهره برداری و نگهداری راحت است و یک پروژه تصفیه فاضلاب ایده آل است.
اصل کار

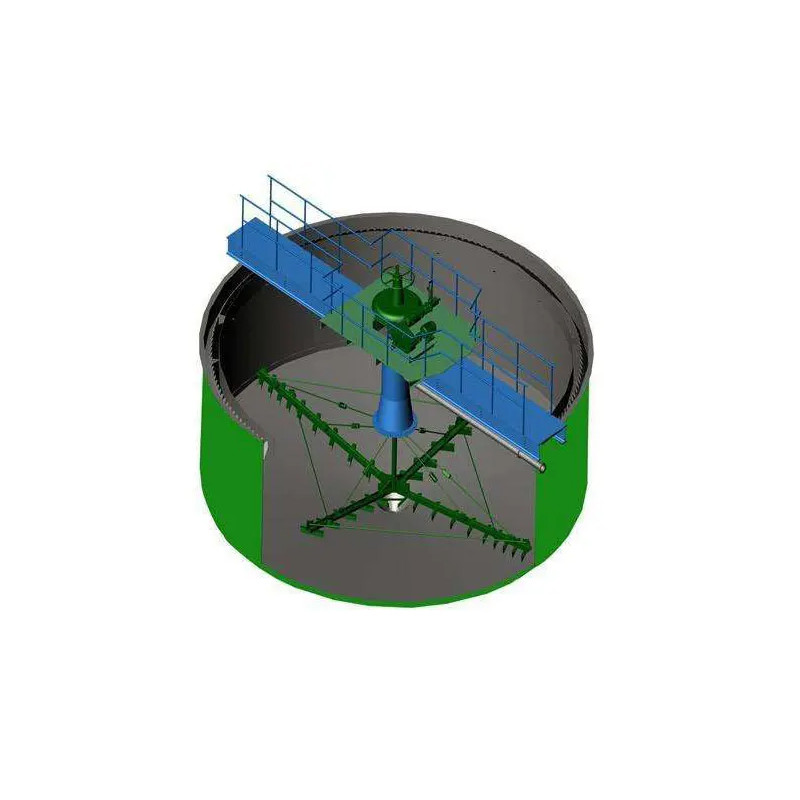

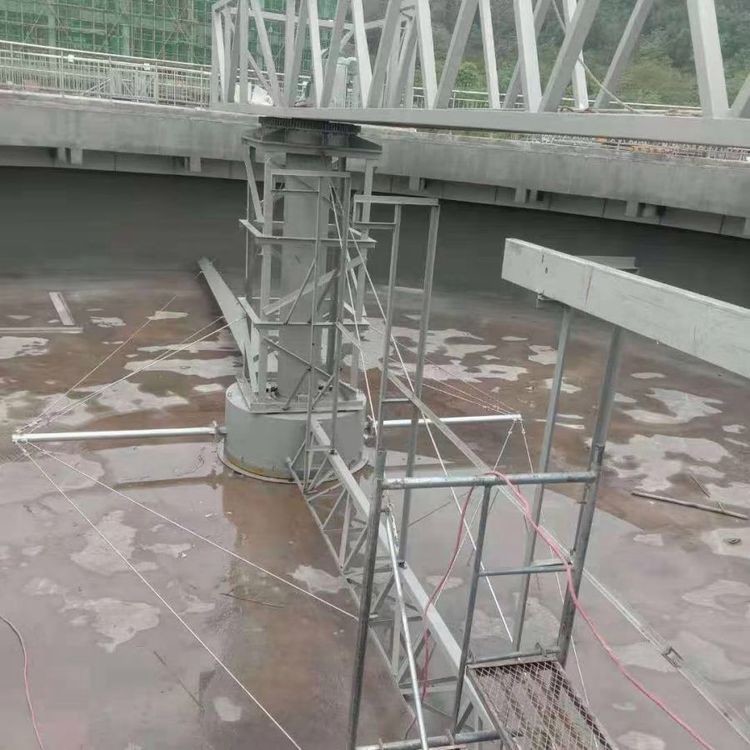

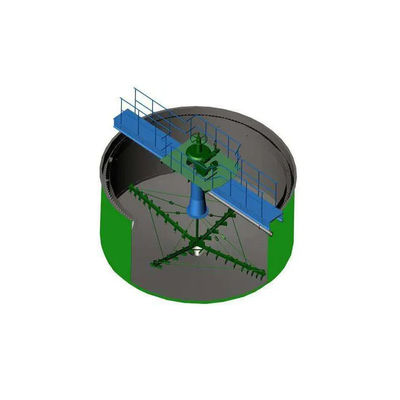

خراش دهنده گل مرکزی درایو مرکزی و نوع تعلیق را اتخاذ می کند.پس از آن که فاضلاب از لوله ورودی زیر پل کار به داخل درام انحرافی جریان پیدا کرد و پخش شد، به طور یکنواخت به صورت شعاعی به سمت حاشیه جریان می یابد.لجن معلق پس از ته نشینی در کف مخزن رسوب می کند.دستگاه درایو محور عمودی مرکزی را برای چرخش به حرکت در می آورد و بازوی خراش دهنده و خراش دهنده گل را برای چرخش به حرکت در می آورد.پس از تراشیدن لجن از حاشیه مخزن به مخزن لجن جمع‌آوری مرکزی، از طریق لوله تخلیه لجن توسط فشار هیدرواستاتیکی در مخزن از مخزن تخلیه می‌شود و کف روی سطح آب از طریق آن به سمت استخر ریخته می‌شود. دستگاه اسکیمینگ دوار، و سپس توسط خراش در سطل سرباره خراشیده شده و از استخر خارج می شود.مایع رویی به کانال خروجی سرریز می شود و از طریق صفحه سرریز خروجی مثلثی تخلیه می شود.
توجه عملیات
1. آماده سازی قبل از راه اندازی: بررسی کنید که آیا کاهنده تا سطح روغن معمولی پر شده است، آیا مواد خارجی توسط قسمت در حال اجرا بر روی سطح آب گیر کرده است یا خیر، و نباید بلوک های چوبی یا سایر مواد خارجی وجود داشته باشد تا از آن جلوگیری شود. شکست در حین کار
2. منبع تغذیه موتور را وصل کنید و فرمان مثبت و منفی را بررسی کنید.
3. روغن موجود در کاهنده پس از استفاده هر ماه یکبار و پس از آن فقط یک بار در سال باید تعویض شود.
4. در حین کارکرد تجهیزات باید به عادی بودن عملکرد توجه شود.اگر مشکلی پیدا شد، عملیات را به موقع برای بازرسی متوقف کنید.
پارامترهای محصول
|
پارامتر / مدل عرض استخر Φ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| عمق استخر عمیق H(m) | 3.5 الی 4.5 (با توجه به نیاز کاربر) | |||||||||
| عمق آب کنار استخر H2(m) | 3.0 ~ 4.0 (با توجه به نیاز کاربر) | |||||||||
| دور خط سرعت V (m／min) | 1.8 ~ 2.2 | |||||||||
| ابعاد چرخ راه رفتن (میلی متر) | 400x120 | 420x150 | ||||||||
| قدرت موتور N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| اندازه نصب (میلی متر) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | با توجه به نیاز کاربر | |||||||||
| H3 | با توجه به نیاز کاربر | |||||||||
| L | با توجه به نیاز کاربر | |||||||||
| فشار دور چرخ P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| بار عمودی سکوی مرکزی P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| بار مرکزی بار مرکزی P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
