تولید کننده لجن کش کششی زنجیره ای فولاد ضد زنگ لجن خراش صفحه زنجیره ای برای مخزن ته نشینی
لجن خراش نوع زنجیره ای عمدتاً برای تراشیدن و حذف رسوب در کف مخزن ته نشینی افقی (مستطیل شکل) به ویژه مخزن ته نشینی، جداکننده روغن، مخزن ته نشینی اولیه و سایر مخازن مستطیلی شکل در پروژه تصفیه فاضلاب استفاده می شود.همچنین می‌تواند روغن شناور را از بین ببرد و روی سطح مایع را کف کند.لیسه گل از نوع زنجیره ای دارای ساختار ساده است، یک دستگاه چند منظوره است، نصب، بهره برداری و نگهداری راحت، عملیات ایمن و قابل اعتماد و غیره است.
ترکیب سازه

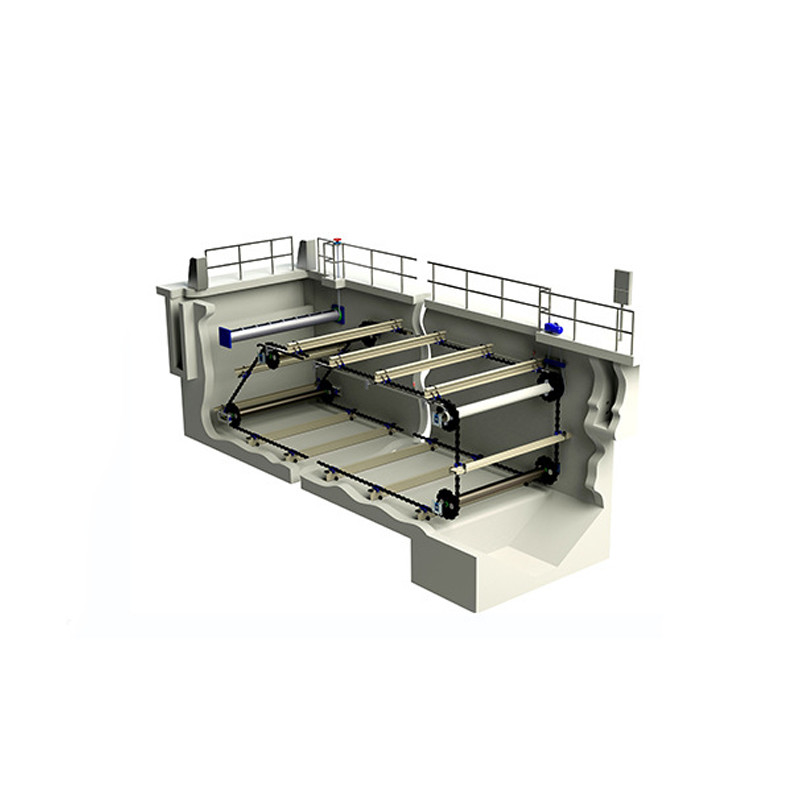

کفگیر صفحه زنجیره ای، شن و ماسه، خراشنده گل و کفگیر سرباره عمدتاً از دستگاه محرک کاهش سرعت ثابت روی زمین، زنجیر کششی با اسکرابر تنظیم شده در استخر، جفت چرخ دنده درایو، دستگاه کشش و دستگاه حفاظت ایمنی تشکیل شده است.
اصل کار

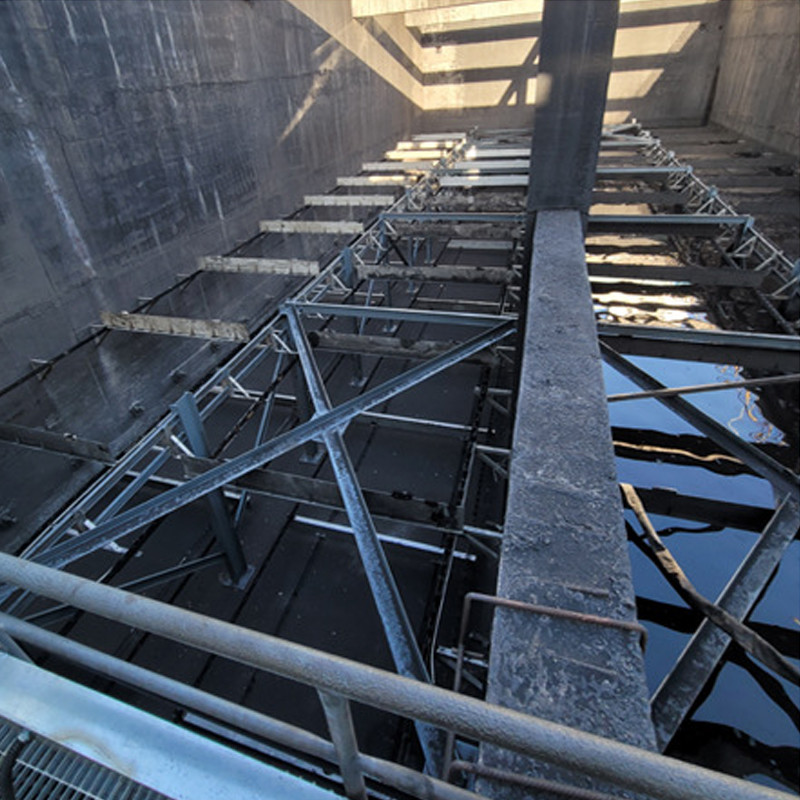

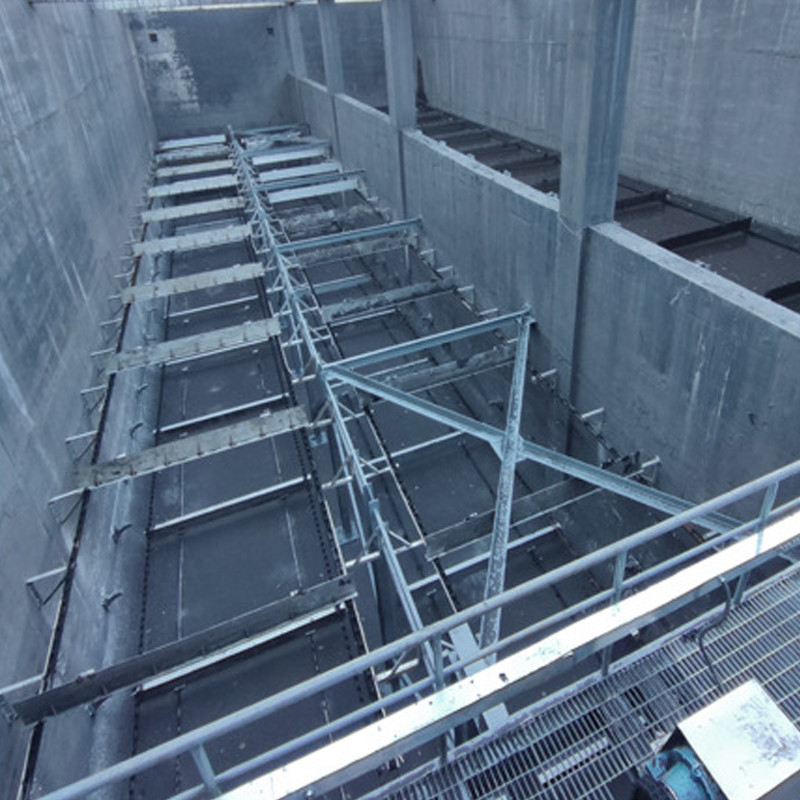

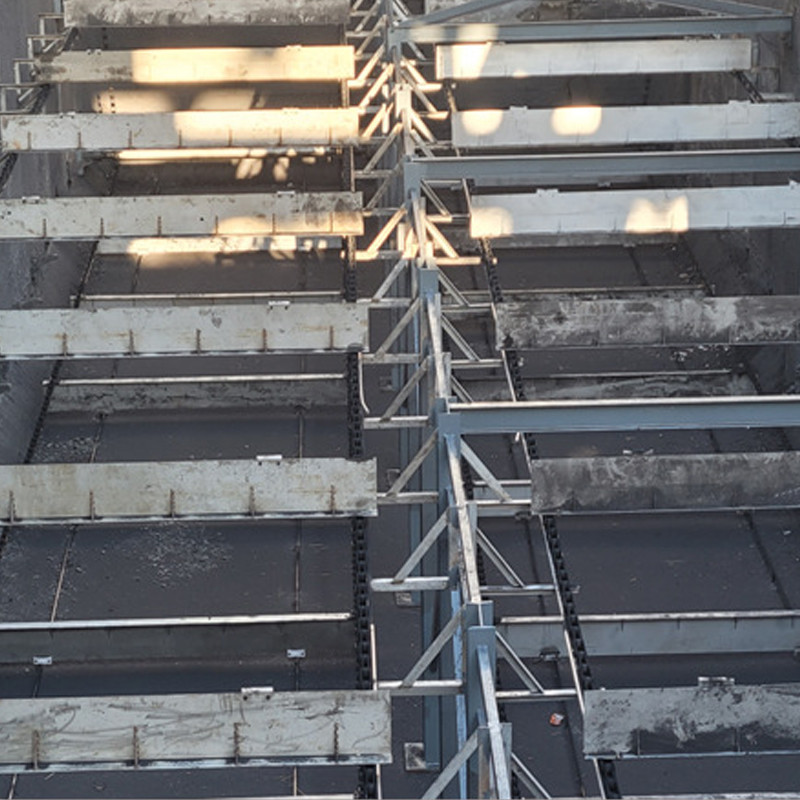

دستگاه محرک کاهش سرعت اسکراپر گلی از نوع صفحه زنجیره ای، نیرو را از طریق جفت چرخ زنجیره ای به زنجیر کشش منتقل می کند تا اسکراپر را به چرخش جهت و پیوسته در امتداد ریل های راهنمای بالایی و پایینی استخر هدایت کند.در حین عملیات، خراش دهنده ماسه های کف استخر و لجن روغن روی سطح استخر را به مخزن جمع آوری لجن و لوله تخلیه سرباره می تراشد تا آنها را از استخر تخلیه کند.
ویژگی های تجهیزات
1. زنجیر ویژه برای انتقال قابل اعتماد استفاده می شود.
2. بلبرینگ ضد آب با عمر طولانی استفاده می شود.
3. ساختار معقول و عملیات پایدار است.
4 خراشیدن شن و ماسه کامل و کارآمد است.
5. سرعت حرکت اسکراپر متوسط است که مزاحمت کمی برای فاضلاب دارد و برای ته نشین شدن مواد جامد معلق مساعد است.

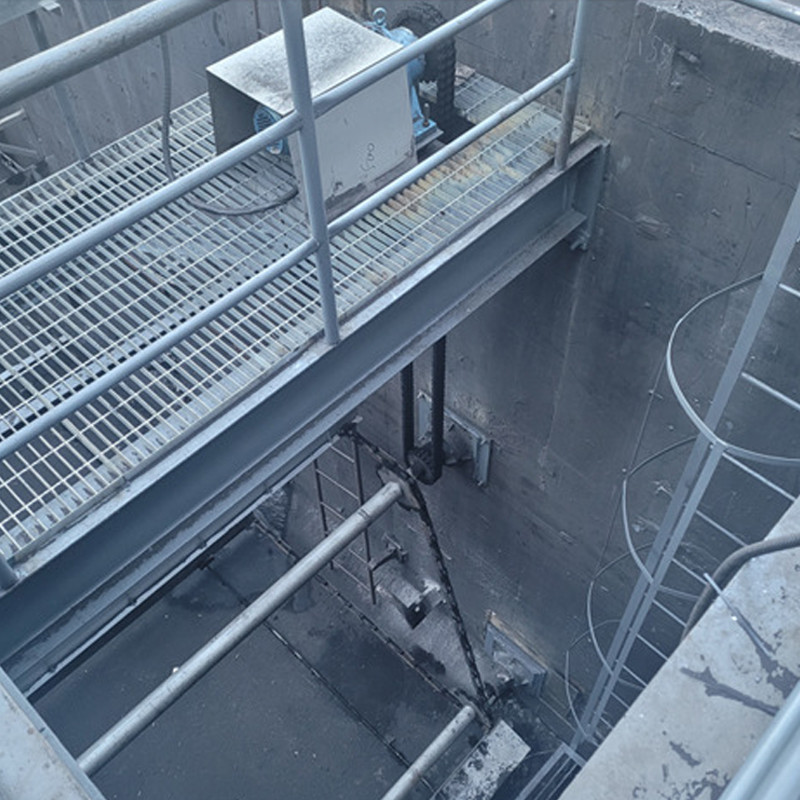

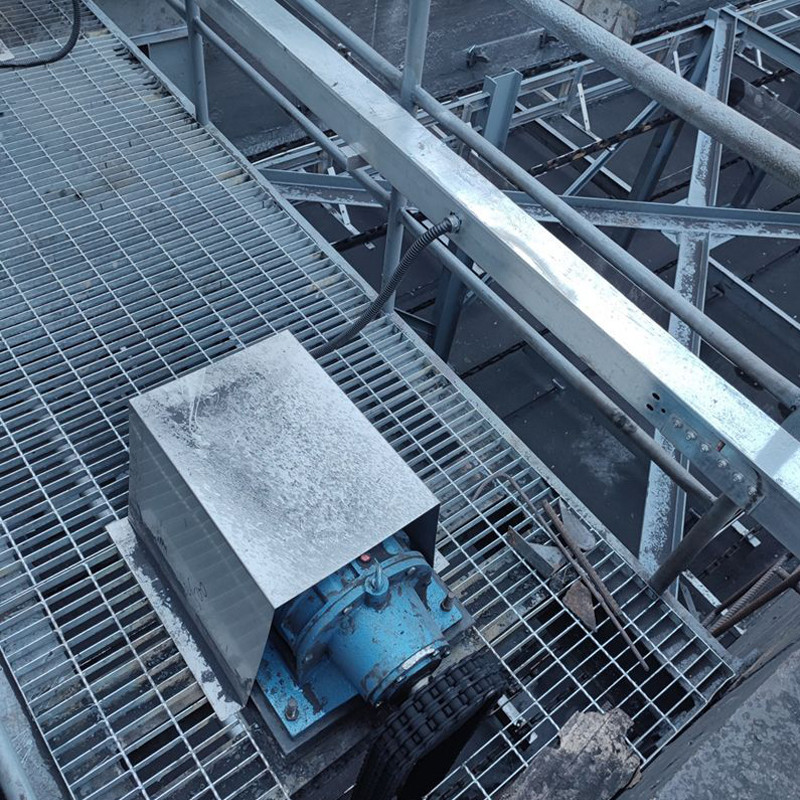

6. اسکراپر حرکت چرخشی مداوم در استخر بدون معکوس انجام می دهد.دستگاه درایو بر روی سکوی بالای استخر قرار دارد، بنابراین توزیع و نگهداری برق بسیار ساده است
7. همچنین می توان از آن به عنوان کفگیر سرباره بدون مکانیسم اضافی استفاده کرد.
پارامتر
| شماره مدل / پارامترها | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| قطر استخر Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| عمق استخر عمیق H(m) | 3.5 الی 4.5 (با توجه به نیاز کاربر) | |||||||||
| عمق آب کنار استخر H2(m) | 3.0 ~ 4.0 (با توجه به نیاز کاربر) | |||||||||
| سرعت حول خط v(m／min) | 2.0 ~ 3.0 | |||||||||
| ابعاد چرخ راه رفتن (میلی متر) | Φ400x120 | Φ120x450 | ||||||||
| قدرت موتور N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| اندازه نصب (میلی متر) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | با توجه به نیاز کاربر | |||||||||
| H3 | با توجه به نیاز کاربر | |||||||||
| L | با توجه به نیاز کاربر | |||||||||
| فشار دور چرخ P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| بار عمودی سکوی مرکزی P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| بار مرکزی بار مرکزی P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
