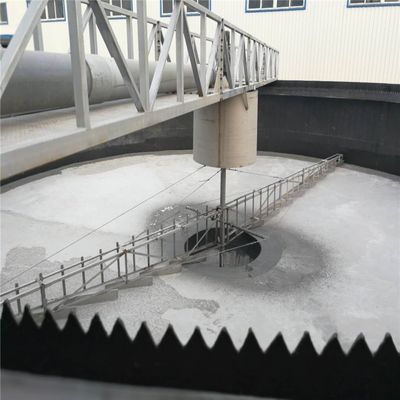

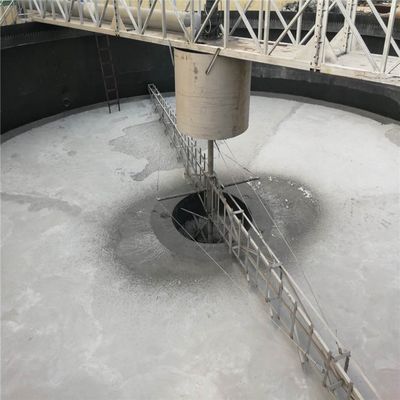

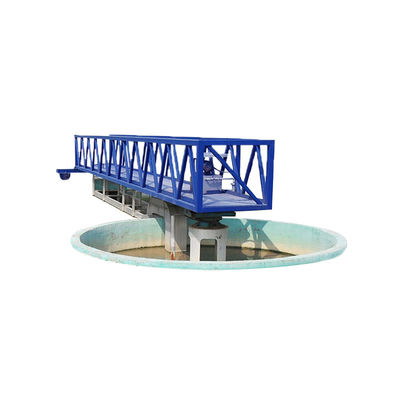

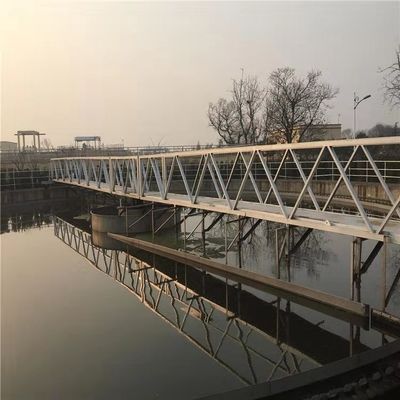

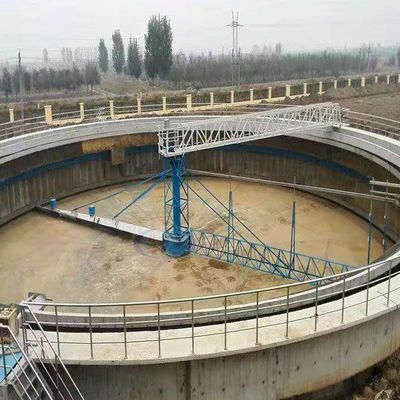

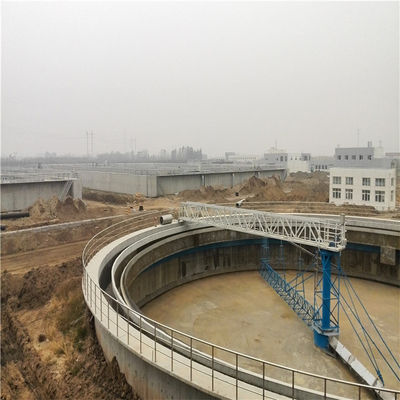

مخزن ته نشینی تصفیه خانه فاضلاب مرکز گل خراش پل پر و لجن خراش نیم پل
خراش دهنده گل مرکزی محرک برای خراش دادن لجن و تخلیه مخزن رسوب دهی با جریان شعاعی (دایره ای) با قطر عموماً بیش از 18 متر در کارخانه آب یا تصفیه خانه فاضلاب در پروژه تامین آب و زهکشی قابل استفاده است.لجن توسط اسکراپر از طریق محرک کاهش سرعت و انتقال قطعه تعلیق به مخزن جمع آوری لجن مرکزی خراشیده می شود و توسط فشار هیدرواستاتیک یا پمپ از مخزن تخلیه می شود.
اصل کار
آب خام گل‌خراش مرکزی پس از توزیع از طریق درام توزیع آب مرکزی به مخزن سرریز اطراف استخر می‌رود.با کاهش سرعت جریان، مواد جامد معلق در بدنه آبی جدا شده و در کف استخر ته نشین می شوند.مایع رویی از طریق صفحه سرریز از مخزن سرریز تخلیه می شود.
ویژگی های تجهیزات
1. بخش انتقال از حفاظت بار مضاعف الکتریکی و مکانیکی استفاده می کند که باعث می شود عملیات ایمن تر و قابل اطمینان تر شود.
2. قسمت زیر آب از فولاد ضد زنگ ساخته شده است که دارای عمر طولانی مقاومت در برابر خوردگی است.
3. اثر تراشیدن لجن خوب است و میزان رطوبت لجن تخلیه شده کم است.
پارامترهای محصول
|
پارامتر / مدل عرض استخر Φ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| عمق استخر عمیق H(m) | 3.5 الی 4.5 (با توجه به نیاز کاربر) | |||||||||
| عمق آب کنار استخر H2(m) | 3.0 ~ 4.0 (با توجه به نیاز کاربر) | |||||||||
| دور خط سرعت V (m／min) | 1.8 ~ 2.2 | |||||||||
| ابعاد چرخ راه رفتن (میلی متر) | 400x120 | 420x150 | ||||||||
| قدرت موتور N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| اندازه نصب (میلی متر) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | با توجه به نیاز کاربر | |||||||||
| H3 | با توجه به نیاز کاربر | |||||||||
| L | با توجه به نیاز کاربر | |||||||||
| فشار دور چرخ P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| بار عمودی سکوی مرکزی P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| بار مرکزی بار مرکزی P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
