تصفیه خانه فاضلاب شهری گل خراش زنجیری غیر فلزی سازنده سرباره صفحه زنجیره ای
اسکراپر روغن نوع زنجیره ای تجهیزات پشتیبانی از مخزن ته نشینی در تصفیه فاضلاب است و یک محصول حرفه ای است که توسط شرکت ما ساخته شده است.اسکراپر روغن از نوع زنجیره ای به طور ویژه برای حذف گریس، کلوئید و لجن ته مخزن در فاضلاب صنعتی و شهری طراحی شده است.اسکراپر روغن زنجیره ای دارای ویژگی های تنظیم اقدامات برای شرایط محلی، کنترل حذف سرباره انعطاف پذیر، عملکرد پایدار، عملکرد راحت، تعمیر و نگهداری ساده و عمر طولانی است.
اصل کار

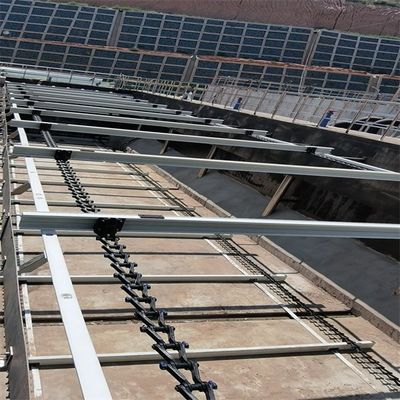

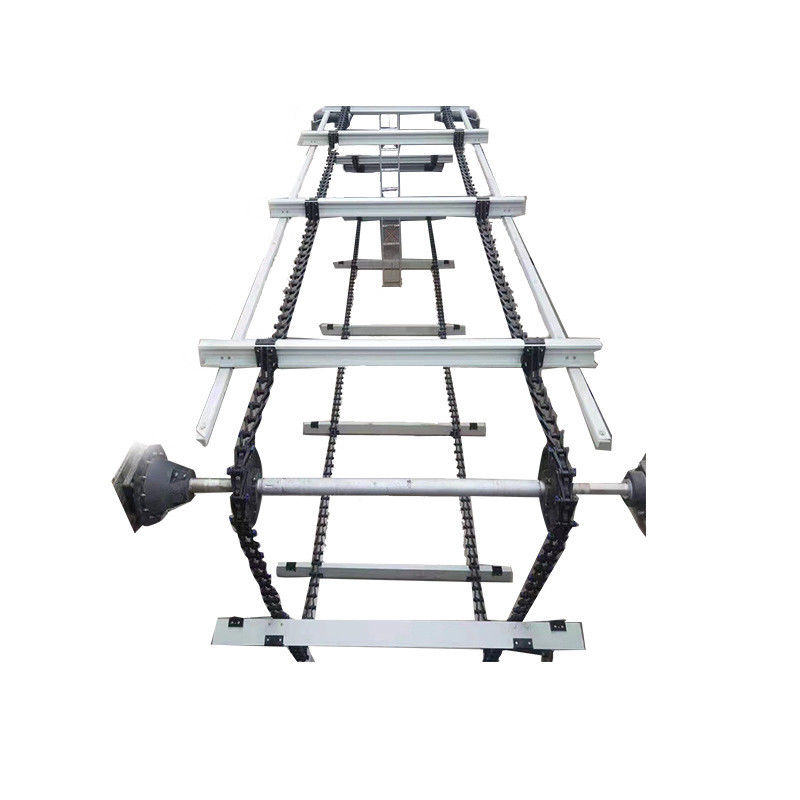

1. خراش زنجیری گل به طور مداوم مواد جامد معلق شناور بر روی سطح آب و لجن موجود در کف مخزن را حذف می کند، در امتداد سطح و کف مخزن حرکت می کند و مواد جامد معلق را از انتهای ورودی سطح مایع به خروجی فشار می دهد. پایان.می توان از آن برای لایه برداری و تراشیدن سطح داخلی مخزن ته نشینی اولیه مستطیلی و مخزن ته نشینی ثانویه و همچنین اسکیمینگ اشکال مختلف بدنه مخزن استفاده کرد.در سال های اخیر به طور گسترده ای در صنعت تصفیه آب مورد استفاده قرار گرفته است.
2. پرتو اصلی که توسط دستگاه محرک محیطی هدایت می شود، در امتداد بالای مخزن با سرعت خطی 2.0 متر در دقیقه با تکیه گاه چرخان مرکزی به عنوان محور هدایت می شود و قسمت پایینی پرتو اصلی با تکیه گاه متصل می شود. اسکراپر لجن و غیره. اسکراپر در نزدیکی سطح مایع قرار می گیرد و در امتداد تثبیت کننده مرکزی تا اسکراپر لولایی امتداد می یابد.هنگامی که پرتو اصلی می‌چرخد، اسکم اسکراپر کف را در سطح مایع از مرکز استخر به سمت حاشیه استخر می‌ریزد و آن را در ناحیه اسکراپر لولایی جمع می‌کند.زباله های جمع آوری شده به همراه دستگاه اصلی در اطراف استخر به سمت سطل اسکیمینگ حرکت می کنند، آن را از طریق لولای اسکراپر به داخل سطل اسکیمینگ می خراشند و به بیرون از استخر تخلیه می کنند.

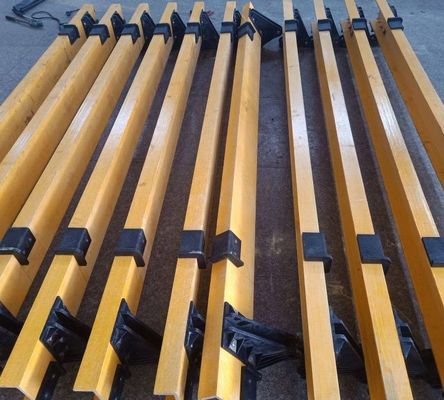

3. هنگامی که اسکراپر به جلو و عقب حرکت می کند، یک لایه لجن در پایین مخزن همیشه به جلو حرکت می کند تا زمانی که در گودال جمع آوری لجن بیفتد.حرکت رفت و برگشتی اسکراپر نیز وظیفه غلیظ کردن لجن را دارد که در کاربردهای عملی از اهمیت ویژه ای برخوردار است.زمانی که مقدار فاضلاب برابر باشد، هر چه غلظت لجن بیشتر باشد، میزان مصرف آب کمتر می شود که این امر باعث کاهش اتلاف آب و انرژی نیز می شود.
مشخصات محصول
1. کیفیت نصب خوب، تعمیر و نگهداری آسان و عمر طولانی.

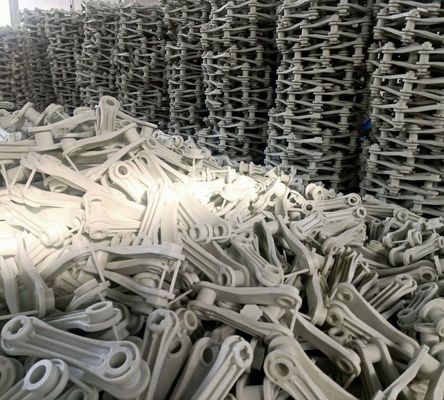

2. صرفه جویی در انرژی، قطعات پلاستیکی سبک و جابجایی آسان و مصرف برق کم است.

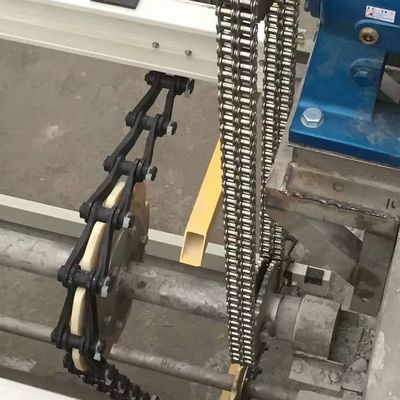

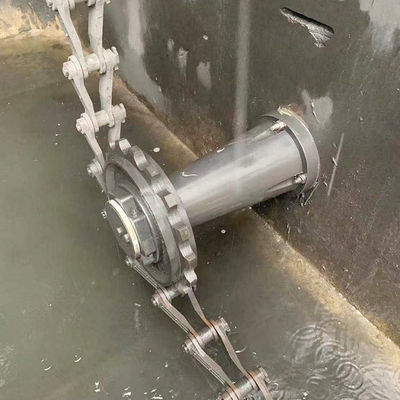

3. چرخ idler (چرخ راهنما) را می توان برای کالیبراسیون تنظیم کرد.طول بین زنجیر را نیز می توان با توجه به گام زنجیره تنظیم کرد.
4. خراشنده گل و لای ریل پلاستیکی می تواند از خروج از ریل جلوگیری کند و برای مشکلات جزئی قابل تنظیم است.
5. مصرف انرژی کم و هزینه عملیاتی کم.
پارامتر
| شماره مدل / پارامترها | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| قطر استخر Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| عمق استخر عمیق H(m) | 3.5 الی 4.5 (با توجه به نیاز کاربر) | |||||||||
| عمق آب کنار استخر H2(m) | 3.0 ~ 4.0 (با توجه به نیاز کاربر) | |||||||||
| سرعت حول خط v(m／min) | 2.0 ~ 3.0 | |||||||||
| ابعاد چرخ راه رفتن (میلی متر) | Φ400x120 | Φ120x450 | ||||||||
| قدرت موتور N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| اندازه نصب (میلی متر) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | با توجه به نیاز کاربر | |||||||||
| H3 | با توجه به نیاز کاربر | |||||||||
| L | با توجه به نیاز کاربر | |||||||||
| فشار دور چرخ P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| بار عمودی سکوی مرکزی P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| بار مرکزی بار مرکزی P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
