مخزن ته نشینی لجن خراش مرکزی محرک فولاد ضد زنگ لجن خراش محرک محیطی

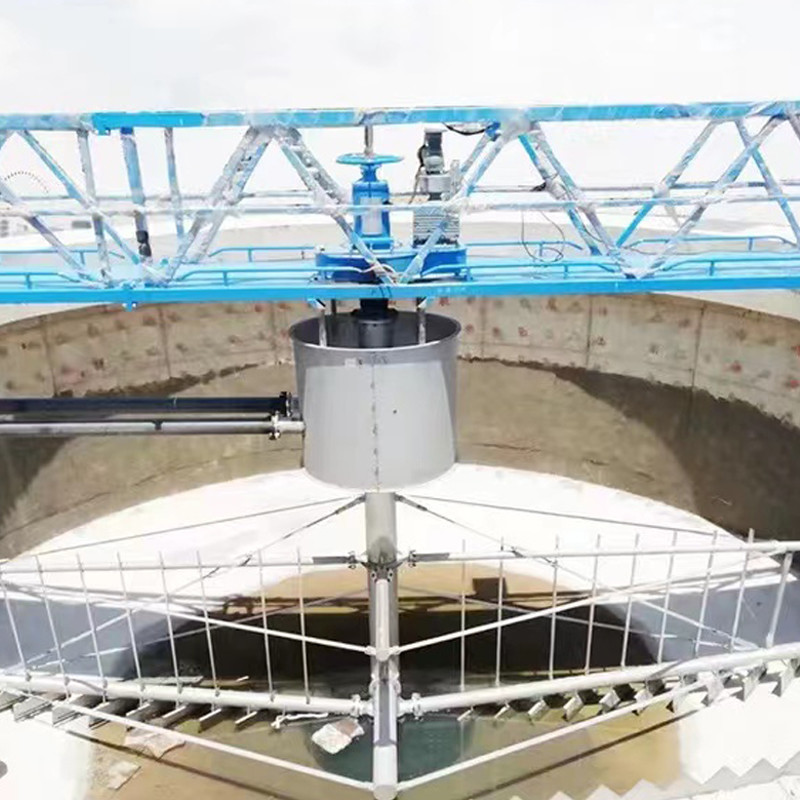

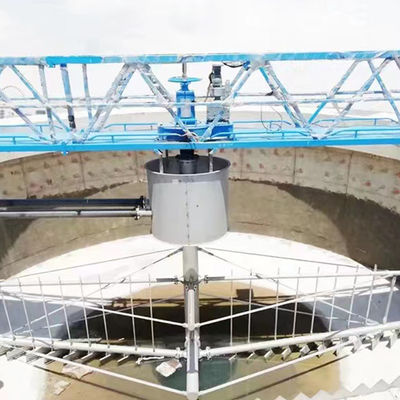

بار خراش دهنده گل مرکزی در مرکز پل کار می کند.مکانیزم محرک مرکزی دستگاه خراش دهنده و جمع کننده را به چرخش سوق می دهد.خراش دهنده جهت دار لجن را در پایین مخزن ته نشینی به داخل مخزن مرکزی جمع آوری گل می تراشد و با فشار هیدرواستاتیک آن را از مخزن لجن تخلیه می کند.این دستگاه برای مخزن ته نشینی جریان دامنه با قطر کم استفاده می شود.
اصل کار

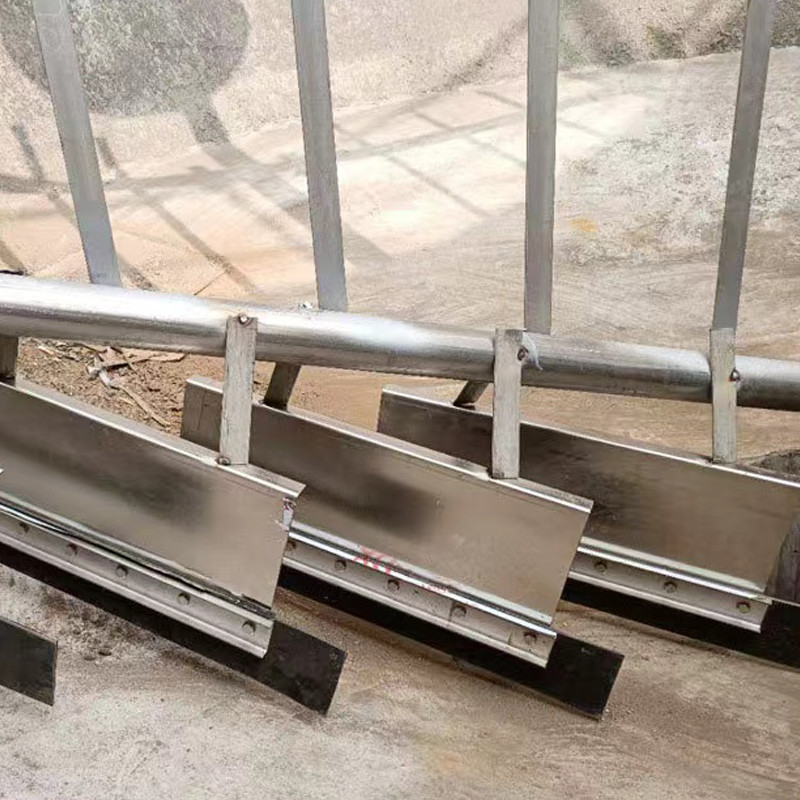

آب خام پس از توزیع توسط سیلندر توزیع آب مرکزی به صورت شعاعی به سمت مخزن سرریز اطراف استخر جریان می یابد.با کاهش سرعت جریان، مواد جامد معلق در بدنه آبی جدا شده و در کف استخر ته نشین می شوند.لجن توسط اسکراپر از طریق محرک کاهش سرعت و انتقال اجزای معلق به مخزن جمع آوری لجن مرکزی خراشیده می شود و توسط نیروی هیدرواستاتیک یا پمپ از استخر خارج می شود.
مشخصات محصول
1. ساختار ساده، نگهداری و مدیریت راحت؛
2. عملیات پایدار، عملیات ایمن و قابل اعتماد.
3. اثر جمع آوری لجن خوب است و محتوای آب لجن تخلیه شده کم است.
پارامترهای محصول
|
پارامتر / مدل عرض استخر Φ(m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| عمق استخر عمیق H(m) | 3.5 الی 4.5 (با توجه به نیاز کاربر) | |||||||||
| عمق آب کنار استخر H2(m) | 3.0 ~ 4.0 (با توجه به نیاز کاربر) | |||||||||
| دور خط سرعت V (m／min) | 1.8 ~ 2.2 | |||||||||
| ابعاد چرخ راه رفتن (میلی متر) | 400x120 | 420x150 | ||||||||
| قدرت موتور N(KW) | 0.37 | 0.55 | 0.75 | |||||||

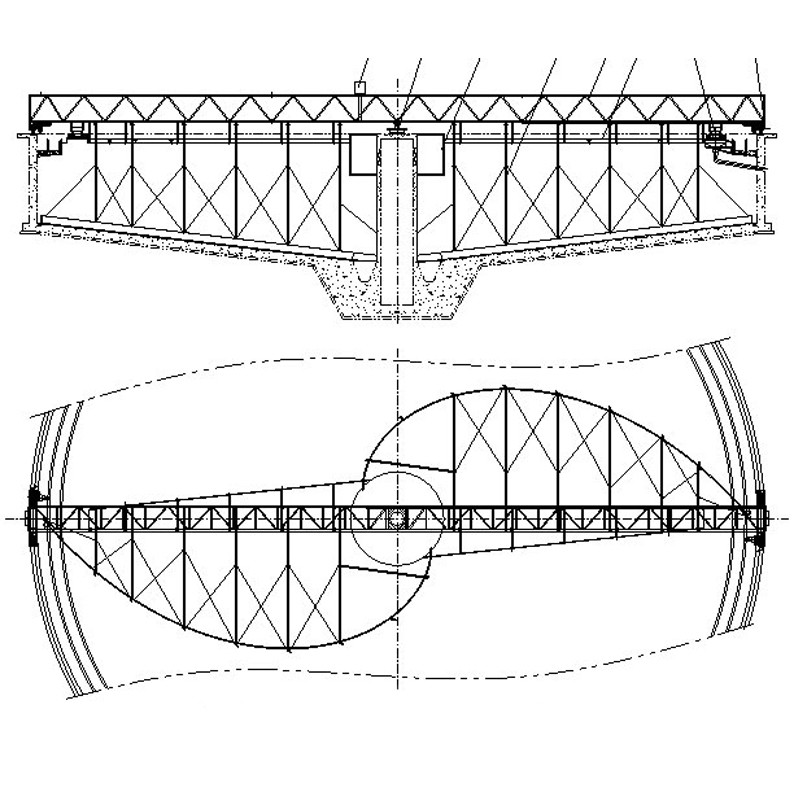

| اندازه نصب (میلی متر) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | با توجه به نیاز کاربر | |||||||||
| H3 | با توجه به نیاز کاربر | |||||||||
| L | با توجه به نیاز کاربر | |||||||||
| فشار دور چرخ P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| بار عمودی سکوی مرکزی P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| بار مرکزی بار مرکزی P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
