تصفیه خانه فاضلاب زنجیر ورق گل خراش سازنده مخزن ته نشینی لجن خراش زنجیره ای غیر فلزی
1. لجن خراش زنجیره ای برای خراشیدن، کف و شن و ماسه مخازن مستطیلی مانند مخازن ته نشینی، مخازن شن، جداکننده های روغن در پالایشگاه های نفت، کارخانه های آب یا تصفیه خانه های فاضلاب قابل استفاده است.
2. لجن خراش زنجیره ای باید به همراه وسایل کمکی مانند لوله جمع آوری روغن و شیر تخلیه گل برای جداسازی لکه روغن روی سطح آب و گل و لای و ماسه در کف استخر و تکمیل تصفیه اولیه استفاده شود. رفتار.
3. قبل از ورود به مخزن ته نشینی، فاضلاب باید فیلتر شود تا از ورود اجسام شناور بزرگ جلوگیری شود.
4. اسکراپر گل خراشنده که توسط دو زنجیر موازی هدایت می شود، در یک خط مستقیم پیوسته در استخر حرکت می کند.سرعت عمل کند است و مزاحمت فاضلاب کم است که منجر به رسوب رسوب و بهبود توانایی خراش دادن گل می شود.عملکرد دایره ای دو زنجیر بسته موازی باعث می شود جهت حرکت زنجیره های بالا و پایین به طور طبیعی بدون نیاز به کنترل جهت معکوس تغییر کند و روند کنترل را ساده کرده و در هزینه صرفه جویی کند.دستگاه محرک بر روی سکوی بالای استخر نصب می شود و تعمیر و نگهداری تجهیزات و لوازم الکتریکی را تسهیل می کند.
اصل کار

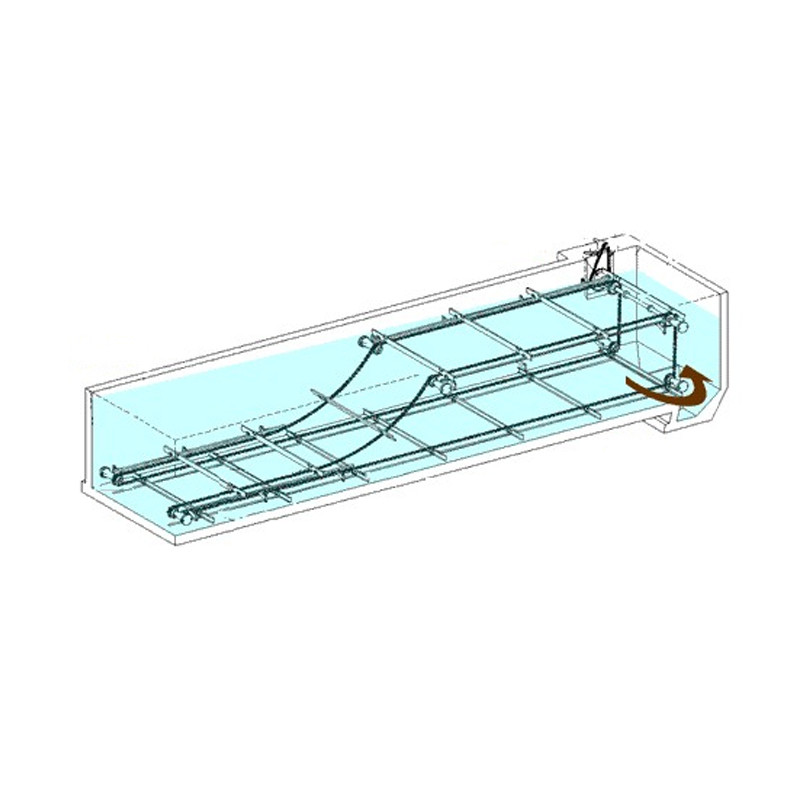

اسکراپر روغن صفحه زنجیره ای مجهز به دو زنجیر کششی بسته موازی است.مجهز به چند خراش دهنده است.تحت نیروی محرکه دستگاه محرک، زنجیر و اسکراپر در امتداد چرخ راهنما و ریل راهنما که در دو طرف بالا و پایین مخزن رسوب قرار گرفته اند به گردش در می آیند تا یک مسیر چهار طرفه را تشکیل دهند.اسکراپر می تواند به آرامی بالا و پایین حرکت کند تا باقیمانده روغن شناور را از انتهای ورودی آب به لوله جمع آوری روغن در انتهای ورودی آب خراش دهد و آن را تخلیه کند. مخزن لجن در انتهای خروجی و از طریق شیر تخلیه لجن تخلیه می شود، بنابراین تصفیه مکانیکی اولیه فاضلاب تکمیل می شود.
ویژگی های عملکرد
1. سرعت حرکت اسکراپر متوسط است که مزاحمت کمی برای فاضلاب دارد و برای ته نشین شدن مواد جامد معلق مساعد است.
2. اسکراپر بدون معکوس کردن، حرکت چرخشی مداوم را در استخر انجام می دهد و دستگاه محرک بر روی سکوی سطح استخر قرار دارد، بنابراین توزیع و نگهداری نیرو بسیار ساده است.
3. همچنین می توان از آن به عنوان کفگیر بدون مکانیزم اضافی استفاده کرد.
پارامتر
| شماره مدل / پارامترها | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| قطر استخر Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| عمق استخر عمیق H(m) | 3.5 الی 4.5 (با توجه به نیاز کاربر) | |||||||||
| عمق آب کنار استخر H2(m) | 3.0 ~ 4.0 (با توجه به نیاز کاربر) | |||||||||
| سرعت حول خط v(m／min) | 2.0 ~ 3.0 | |||||||||
| ابعاد چرخ راه رفتن (میلی متر) | Φ400x120 | Φ120x450 | ||||||||
| قدرت موتور N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| اندازه نصب (میلی متر) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | با توجه به نیاز کاربر | |||||||||
| H3 | با توجه به نیاز کاربر | |||||||||
| L | با توجه به نیاز کاربر | |||||||||
| فشار دور چرخ P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| بار عمودی سکوی مرکزی P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| بار مرکزی بار مرکزی P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
