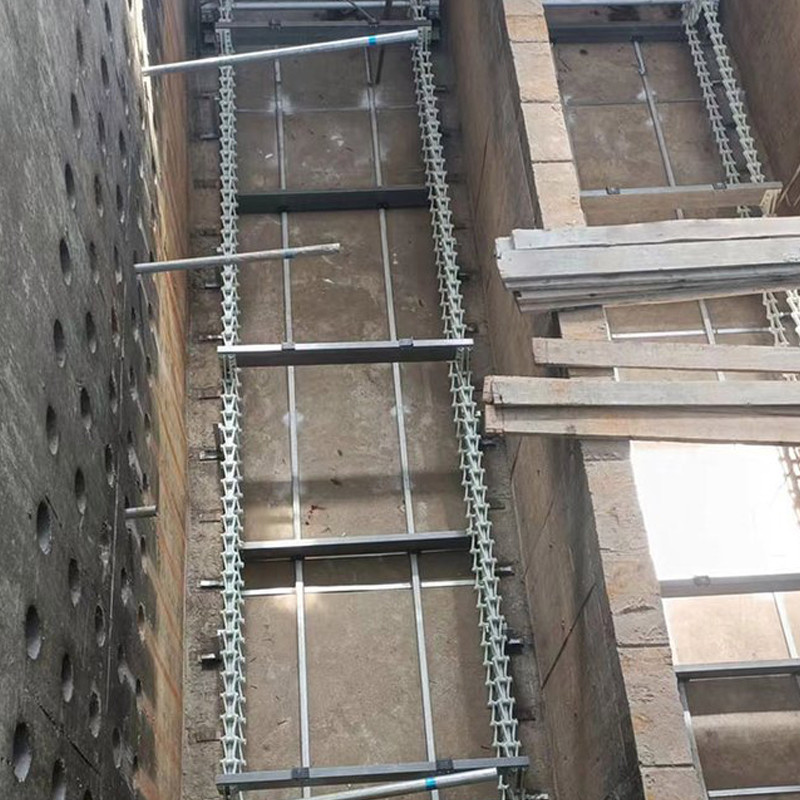

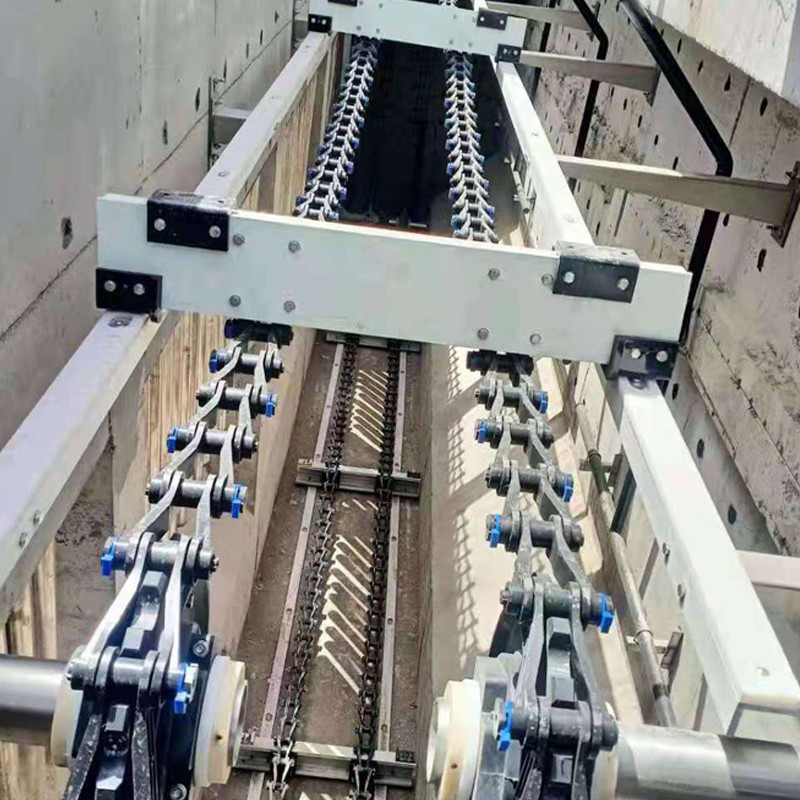

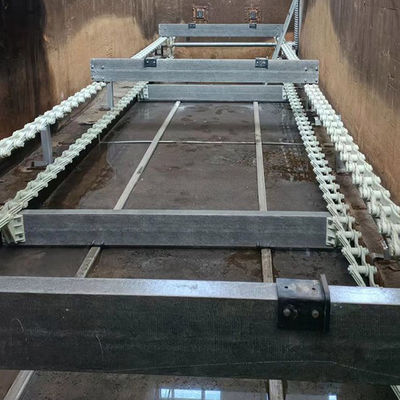

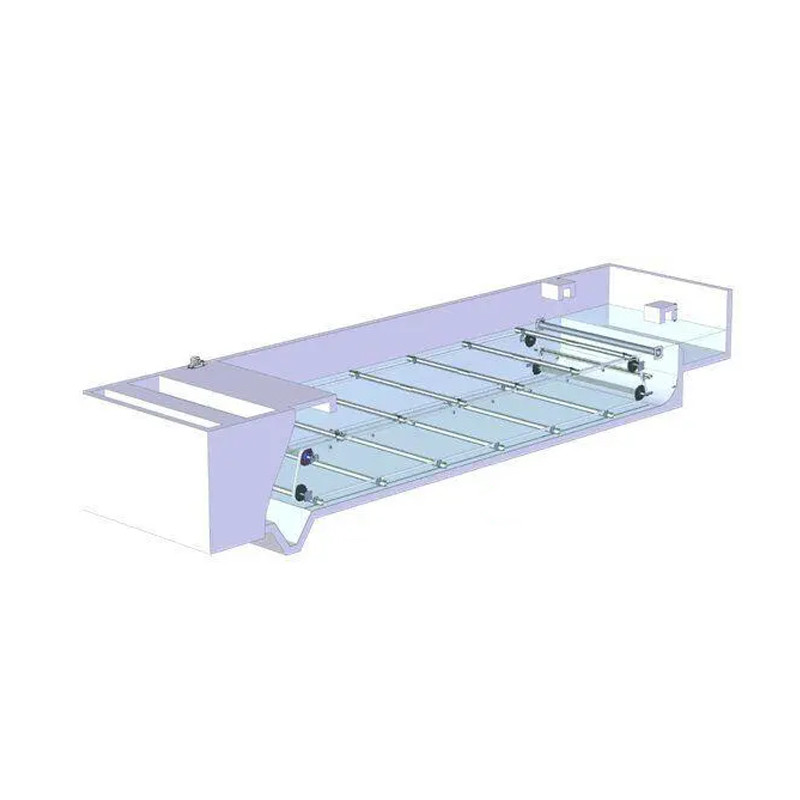

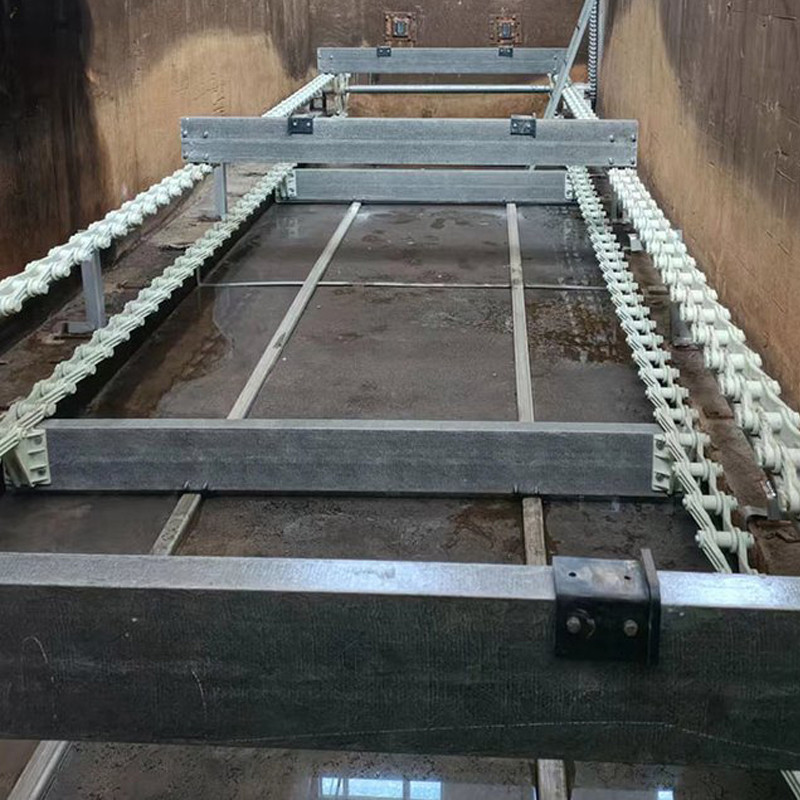

مخزن ته نشینی لجن مستطیلی شکل لجن گیر غیرفلزی سازنده لجن خراش سرباره صفحه زنجیره ای
اسکراپر زنجیری نوعی تجهیزات آبگیری معلق است که برای حذف لجن از مخزن ته نشینی اولیه گرد، مخزن ته نشینی ثانویه و مخزن غلظت در پروژه تصفیه آب مناسب است.مخزن ته نشینی از ساختار بتنی یا فولادی است، کف مخزن کمی مخروطی شکل است و مرکز کف مخزن سطل تخلیه لجن متصل به لوله تخلیه لجن است.پل کار از سازه بتنی یا فولادی است.این تجهیزات شامل بدنه استخر و پل کاری نمی شود.کاربر می تواند آن را به تنهایی حل کند.کارخانه ما می تواند بدنه استخر سازه فولادی و پل کار را برای کاربر طراحی و تولید کند.اسکراپر از قاب چنگک، دستگاه محرک شفت عمودی و دستگاه ایمنی بیش از گشتاور تشکیل شده است.
اصل کار
اسکم اسکراپر سطح مایع را از مرکز استخر به سمت حاشیه استخر می ریزد و کف را در ناحیه اسکراپر لولا جمع می کند. چنگک خراشیده و ترشحات به خارج از استخر.
پارامتر
| شماره مدل / پارامترها | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| قطر استخر Φ(m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| عمق استخر عمیق H(m) | 3.5 الی 4.5 (با توجه به نیاز کاربر) | |||||||||
| عمق آب کنار استخر H2(m) | 3.0 ~ 4.0 (با توجه به نیاز کاربر) | |||||||||
| سرعت حول خط v(m／min) | 2.0 ~ 3.0 | |||||||||
| ابعاد چرخ راه رفتن (میلی متر) | Φ400x120 | Φ120x450 | ||||||||
| قدرت موتور N(KW) | 0.37 | 0.55 | 0.75 | |||||||
| اندازه نصب (میلی متر) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| ب | با توجه به نیاز کاربر | |||||||||
| H3 | با توجه به نیاز کاربر | |||||||||
| L | با توجه به نیاز کاربر | |||||||||
| فشار دور چرخ P1 (KN) | 9.0 | 11.5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| بار عمودی سکوی مرکزی P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| بار مرکزی بار مرکزی P3 (KN) | 9.5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
